Расходомеры массовые 8700 (мод. 8701, 8702, 8703)
| Номер в ГРСИ РФ: | 45907-10 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Burkert S.A.S.", Франция |
|
45907-10: Описание типа
2020-45907-10.pdf
|
Скачать | 83.7 КБ |
Для измерения массового расхода газа. Области применения: химическая, нефтеперерабатывающая, фармацевтическая и другие отрасли промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45907-10 |
| Действует | по 27.04.2025 |
| Наименование | Расходомеры массовые |
| Модель | 8700 (мод. 8701, 8702, 8703) |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9fab979e-8e9d-cb8e-4049-a314ed75617b |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.01.01 |
| Год регистрации | 2010 |
| Страна-производитель | Франция |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 41586 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д4 от 29.07.10 п.144 |
Производитель / Заявитель
Фирма "Burkert SAS", ФРАНЦИЯ
Франция
BP 21, F-67220, Triembach Au Val, France Тел. +33 (0) 3 88 58 94 80 Факс +33 (0) 3 88 58 98 79, www.burkert.com
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
45907-10: Описание типа
2020-45907-10.pdf
|
Скачать | 83.7 КБ |
Описание типа
Назначение
Расходомеры массовые 8700 (модификации 8701, 8702, 8703) (далее -
расходомеры) предназначены для измерения массового расхода газа.
Описание
Расходомер состоит из первичного преобразователя и электронного блока (микропроцессорное устройство).
Первичный преобразователь представляет собой байпас с установленным в нем силиконовым измерительным элементом. Измерительный элемент состоит из терморезистора и двух симметрично расположенных температурных измерительных элементов. Расход газа, протекающий по трубе, пропорционален расходу газа, протекающего через байпас, который в свою очередь пропорционален разнице температур измеренных температурными измерительными элементами.
Микропроцессорное устройство управляет измерительным процессом всего расходомера и рассчитывает массовый расход и другие параметры.
В расходомере предусмотрена постоянная автоматическая самодиагностика и проверка контрольных значений измеряемых величин и выдачи информации о внештатной ситуации.
На результаты измерений массового расхода не оказывают влияние температура измеряемой среды, ее плотность, давление, вязкость, проводимость и профиль потока.
Связь с внешним компьютером осуществляется по одному из следующих протоколов Profibus-DP, Device Net, RS232/485, CANopen.

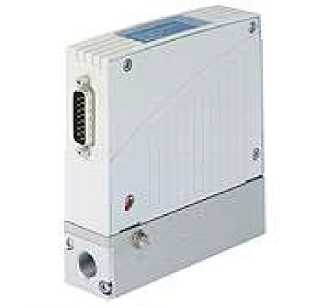

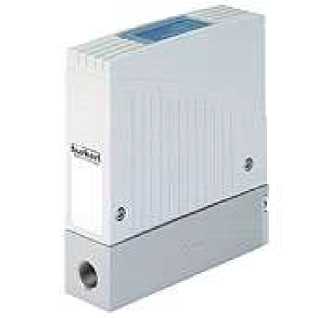

Рисунок 1 - Расходомер модификация 8700 8701
Рисунок 2- Расходомер модификация
Рисунок 3 - Расходомер модификация 8702 Рисунок 4 - Расходомер модификация
8703
Технические характеристики
Таблица 1
|
8700 |
8701 |
8702 |
8703 | |
|
Рабочая среда |
Газ | |||
|
Диапазон измерений массового расхода газа, Qnom, м3/час |
от 0,0006 до 0,6 |
от 0,0012 до 4,8 | ||
|
Потребляемая мощность, Вт |
5 | |||
|
Диапазон рабочего давления, МПа. |
1 | |||
|
Диапазон температур окружающей среды, °С |
от - 10 до +50 | |||
|
Пределы основной относительной погрешности измерений массового расхода, от измеренного значения, % |
± 1,5 |
± 0,8 | ||
|
Пределы дополнительной погрешности от диапазона измерений, % |
± 0,3 | |||
|
Повторяемость, % |
± 0,1 | |||
|
Линейность, % |
± 0,1 | |||
|
Интервал осреднения расхода, не более, с |
3 |
0,3 | ||
|
Температура рабочей среды, °С |
от -10 до +70 | |||
|
Напряжение питания постоянного тока, В |
24 | |||
|
Выходной сигнал - выходной ток, мА - напряжение, В - нагрузка, Ом |
от 0 до 20; от 4 до 20; от 0 до 5; от 0 до 10 600 |
RS485 (с адаптером RS232) | ||
|
Габаритные размеры, не более, мм |
107 х 115,5 х 35,5 |
115х137, 5х37 |
107х81,5х 35,5 | |
|
Масса, не более, кг |
0,75 |
0,5 |
1,0 |
0,5 |
Знак утверждения типа
наносится на фирменную табличку прибора методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 2
|
Наименование |
Кол-во |
Примечание |
|
Расходомер массовый 8700 или 8701 или 8702 или 8703 |
1 |
В соответствии с заказом |
|
Комплект монтажных частей |
1 |
По заказу |
|
Методика поверки |
1 | |
|
Паспорт |
1 | |
|
Руководство по эксплуатации |
1 |
Поверка
осуществляется по документу МП 45907-10 «Инструкция. Расходомеры газа массовые 8006, 8700 (модификации 8701, 8702, 8703). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2010 г.
Основное поверочное оборудование:
- расходомерные установки для измерения массового расхода газа с погрешностью ± 0,25%;
- термометр лабораторный, пределы измерения от 0 до 100 ° С, погрешность ±0,1° С; набор денсиметров, пределы измерения от 700 до 1100 кг/м3, погрешность ± 0,03%;
- миллиамперметр постоянного тока, пределы измерения от 0 до 20 мА, погрешность ±0,05%.
Сведения о методах измерений
изложены в документе «Вычислитель расхода 8626/8710/8712/8713/8716 и расходомер массовый 8006/8700/8701/8702/8703/8706. Руководство по эксплуатации».
Лист № 4
Всего листов 4
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ Р 8.618-2014 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
3. ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
4. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».
5. Техническая документация фирмы-изготовителя.
