Расходомеры жидкости ультразвуковые 8081
| Номер в ГРСИ РФ: | 45910-10 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Фирма "Burkert S.A.S.", Франция |
|
45910-10: Описание типа
2020-45910-10.pdf
|
Скачать | 74.5 КБ |
Для измерения расхода жидкости. Применяются для контроля и учета на объектах теплоэнергетического комплекса, в коммунальном хозяйстве и других отраслях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45910-10 |
| Действует | по 27.04.2025 |
| Наименование | Расходомеры жидкости ультразвуковые |
| Модель | 8081 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9045d36c-5047-3c94-dd92-4546cb00664f |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.02 |
| Год регистрации | 2010 |
| Страна-производитель | Франция |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 41589 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д4 от 29.07.10 п.147 |
Производитель / Заявитель
Фирма "Burkert SAS", ФРАНЦИЯ
Франция
BP 21, F-67220, Triembach Au Val, France Тел. +33 (0) 3 88 58 94 80 Факс +33 (0) 3 88 58 98 79, www.burkert.com
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
45910-10: Описание типа
2020-45910-10.pdf
|
Скачать | 74.5 КБ |
Описание типа
Назначение
Расходомеры жидкости ультразвуковые 8081 (далее - расходомеры)
предназначены для измерения расхода жидкости.
Описание
Расходомеры реализуют измерение расхода посредством измерения разности времени прохождения ультразвуковых импульсов по направлению и против потока.
Два ультразвуковых датчика, работающих в передающем и приемном режимах, установлены на входе и выходе прибора.
По измеренному расходомером времени прохождения импульса в прямом и обратном направлении определяется расход прошедшей через трубопровод жидкости.

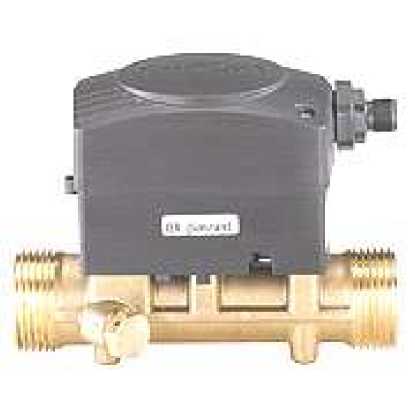

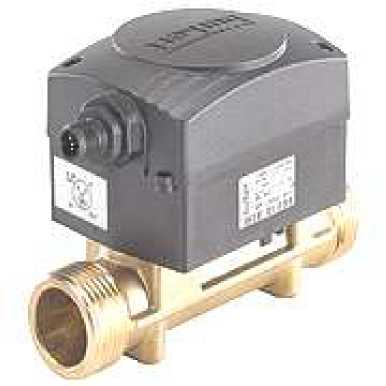

Рисунок 1 - Фотографии общего вида
Технические характеристики
Таблица 1
|
Диаметр трубопровода, Ду, мм |
15 |
15 |
20 |
25 |
25 |
|
Максимальный расход, Qmax, м3/ч |
1,2 |
3,0 |
4,92 |
6,96 |
12 |
|
Минимальный расход, Qmin, м3/ч |
0,0036 |
0,006 |
0,0096 |
0,036 |
0,06 |
|
Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов: от 0,02 Qmax до Qmax от 0,005 Qmax до 0,02 Qmax |
± 2,0 ± 10,0 | ||||
|
Воспроизводимость, % |
± 1,0 | ||||
|
Температура рабочей среды, °С |
от +5 до +90 | ||||
|
Рабочее давление, МПа |
1,6 | ||||
|
Условия эксплуатации: - температура окружающей среды, ° С - относительная влажность воздуха,(без конденсации), % |
от +5 до +55 80 | ||||
|
Подсоединение к трубопроводу |
резьбовое | ||||
|
Выходной сигнал |
Аналоговый 4 - 20 мА, импульсный | ||||
|
Класс защиты |
IP 65 | ||||
|
Напряжение питания, В |
от 12 до 36 | ||||
|
Габаритные размеры, не более, мм |
90 х 65,5 х 76,5 | ||||
|
Масса, не более, кг |
1,35 | ||||
Знак утверждения типа
наносится на фирменную табличку прибора методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 2
|
Наименование |
Кол-во |
Примечание |
|
Расходомер жидкости ультразвуковой 8081 |
1 |
По заказу |
|
Руководство по эксплуатации |
1 | |
|
Паспорт |
1 | |
|
Методика поверки |
1 |
Поверка
осуществляется по документу МП 45910-10 «Расходомеры жидкости ультразвуковые 8081, изготовитель фирма «Burkert S.A.S.», Франция. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2010 г.
Основное поверочное оборудование:
- поверочная расходомерная установка с погрешностью не более ±0,5 %.
Сведения о методах измерений
изложены в документе «Расходомер жидкости ультразвуковой 8081. Руководство по эксплуатации».
Лист № 3
Всего листов 3
Нормативные документы
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов.
Общие технические условия».
2. ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
3. Техническая документация фирмы-изготовителя.
