Приставки измерительные СКАТ-70П
| Номер в ГРСИ РФ: | 45952-10 |
|---|---|
| Производитель / заявитель: | ООО "Завод промышленного оборудования СКАТ" (ООО "ЗПО СКАТ"), г. Волгоград |
|
45952-10: Описание типа
2015-45952-10.pdf
|
Скачать | 103 КБ |
Для измерения напряжения и токов утечки при испытаниях средств защиты, используемых в электроустановках. Область применения - электротехнические лаборатории.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 45952-10 |
| Действует | по 30.06.2021 |
| Наименование | Приставки измерительные |
| Модель | СКАТ-70П |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9abf5bcc-8b25-d689-04e0-8562c78fc9e1 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4222-021-93527556-2010 |
| Класс СИ | 34.01.02 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 41636 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д4 от 29.07.10 п.191 |
Производитель / Заявитель
ООО "ИЦ России Современные технологии", РОССИЯ, г.Волгоград
Россия
400131, ул.Новороссийская, 11. Тел./факс (8442)29-99-94, 26-25-06(факс) www.skat-v.com, E-mail: garant-skat@mail.ru
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1602
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1564 (98%) |
| Неуспешных поверок (СИ непригодно) | 38 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
45952-10: Описание типа
2015-45952-10.pdf
|
Скачать | 103 КБ |
Описание типа
Назначение
Приставки измерительные СКАТ-70П (далее - приставки) предназначены для измерения напряжения и токов утечки при испытаниях средств защиты, используемых в электроустановках.
Описание
Принцип действия приставок основан на преобразовании напряжения внешнего источника с помощью соответствующих делителей напряжения и токовых шунтов, от которых сигналы, соответствующие входному напряжению и току утечки, после преобразования АЦП и математической обработки поступают на цифровой индикатор, где высвечиваются значения тока утечки и напряжения на объекте испытания, время до окончания испытания, наименование программы испытания, режимы испытания.
Функционально приставки состоят из измерительной части, которая содержит внешние и встроенные измерители высокого напряжения и тока утечки объекта испытания, переключателя диапазона выходного напряжения, внешнего делителя напряжения,
испытательной ванны и секундомера (таймера). Источник высокого напряжения
применяется внешний.
Таймер организован на базе микроконтроллера. С помощью таймера можно задавать разные значения времени удержания высокого напряжения. С помощью кнопки «ПРОГРАММА» пользователь может выбирать уже существующие программы для испытания. С помощью кнопки «НАЗВАНИЕ ПРОГРАММЫ» пользователь может записать любое название программы, а кнопками «Цмах» и «ВРЕМЯ» выставить нужное максимальное напряжение с последующим автоматическим (авт) или ручным (руч) отключением или ( 7 кВ (авт) / 7 кВ (руч) или 50 кВ (авт) / 50 кВ (руч) ) и время испытаний. В энергонезависимую память изменения записываются автоматически.
Ванна для испытаний выполнена из нержавеющей стали, с последующей окраской и предназначена для долговременного хранения воды. Внешний делитель выполнен из компонентов на основе пластика и алюминия и представляет собой отдельный высоковольтный делитель напряжения c диапазоном измерения от 0,3 до 50 кВ и выполнен в виде столба на основании, с антикоронным экраном в верхней части. Внутренний делитель с диапазоном измерения от 0,3 до 20 кВ встроен в штангу измерительную и конструктивно располагается в верхней части ванны испытательной.
Приставка выполнена в переносном пластиковом ударопрочном корпусе с регулируемой рукояткой. Ванна для испытаний выполнена из нержавеющей стали, с последующей окраской. Внешний делитель выполнен из компонентов на основе пластика и алюминия.
Рабочее положение горизонтальное.
Органы управления приставки расположены на лицевой панели.
В приставке предусмотрены специальные меры, обеспечивающие безопасность проведения работ. К ним относятся:
а) блокировка воспроизведения высокого напряжения на объект испытания при открытой дверце защитного ограждения;
б) автоматическое аварийное отключение высокого напряжения от испытуемого объекта (разъем «БЛОКИРОВКА»):
в) при превышении напряжения свыше максимального значения на высоковольтном выводе;
г) при превышении тока утечки на объекте заданного значения (при пробое изоляции);
д) ручное аварийное отключение при помощи кнопки подачи питания;
е) индикация наличия высокого напряжения:
1) на лицевой панели приставки, индикатор «Вкл. Высокое» ;
2) на разъеме «БЛОКИРОВКА», подключение внешней сигнальной лампы;
ж) наличие звуковой сигнализации следующих сигналов: «Пробой», «Окончание испытания».

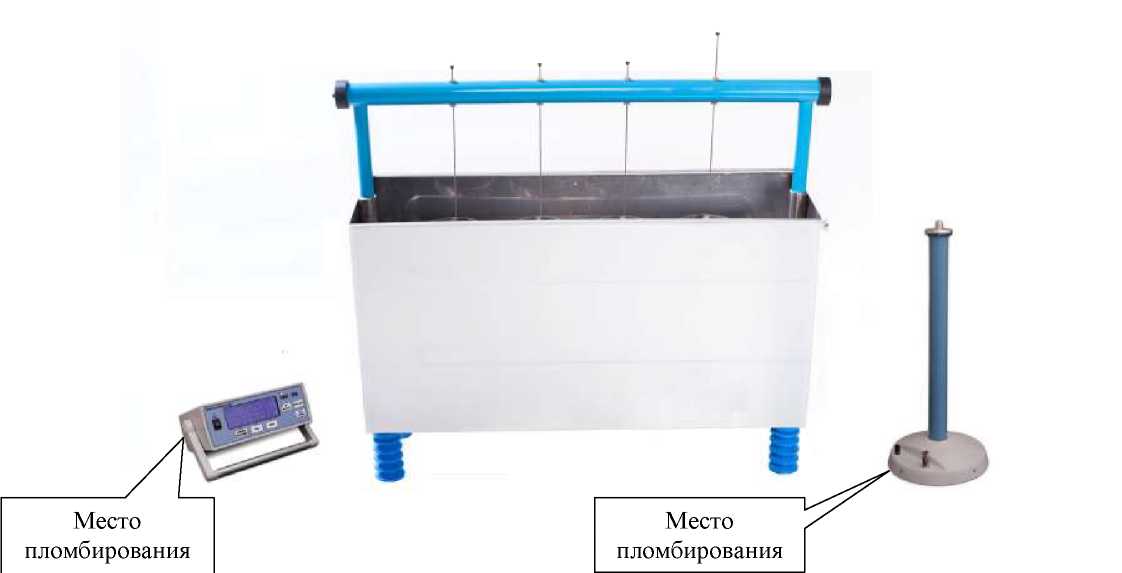

Рисунок 1 - Общий вид приставок измерительных СКАТ-70П
Программное обеспечение
Приставки имеют встроенное программное обеспечение (ПО). Характеристики ПО приведены в таблице 1.
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Вклад ПО в суммарную погрешность приставок незначителен, так как определяется погрешностью дискретизации (погрешностью АЦП), являющейся ничтожно малой. Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«scat70p» |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.2 |
|
Цифровой идентификатор ПО |
_ |
|
Другие идентификационные данные (если имеются) |
_ |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 2.
Таблица 2
|
Характеристика |
Значение |
|
Диапазон измерения среднеквадратических значений высокого напряжения переменного тока синусоидальной формы частотой 50 Гц в исполнении приставки с внешним делителем напряжения, кВ |
от 0,30 до 50,00 |
|
Диапазон измерения среднеквадратических значений высокого напряжения переменного тока синусоидальной формы частотой 50 Гц в исполнении приставки с делителем напряжения, встроенным в ванну испытательную |
от 0,30 до 20,00 |
|
Диапазон измерения среднеквадратических значений силы переменного тока в каждом канале в исполнении приставки с встроенным делителем напряжения, мА |
от 0,30 до 10,00 |
|
Пределы допускаемой относительной основной погрешности измерения среднеквадратических значений напряжения переменного тока частотой 45-65 Гц в исполнении приставки с внешним и встроенным делителем напряжения, кВ:, % |
± (1,0 + 0,04-( | Xk/x | - 1) + 1/x) %, где Xk-конечное значение диапазона измерения; х- измеренное значение |
|
Пределы допускаемой относительной основной погрешности измерения силы переменного тока, % |
± (1,0 + 0,04*( | Xk/x | - 1) + 1/х) %, где Xk-конечное значение диапазона измерения; х- измеренное значение |
|
Коэффициент несинусоидальности напряжения переменного тока, % |
не более 5 |
|
Количество каналов измерения силы тока |
4 |
|
Количество диапазонов измерения испытательного напряжения |
2 |
|
Программируемое время испытания, мин |
от 1 до 8 с шагом 1 мин |
|
Г абаритные размеры, мм, не более - блока измерительного - внешнего делителя - ванны испытательной |
285х95х220 690х310х310 950х800х280 |
|
Масса, кг - блока измерительного - внешнего делителя - ванны испытательной |
3±0,3 2,5±0,3 15±0,5 |
|
Степень защиты блока измерительного |
IP22 |
|
Режим работы: |
8 часов непрерывной работы при последующем отключении на 1 час |
Окончание таблицы 2
|
Характеристика |
Значение |
|
Электропитание |
Сеть переменного тока напряжением (220±22) В частотой (50±0,5) Гц |
|
Нормальные условия применения: - температура окружающего воздуха, °С; - относительная влажность воздуха, %; - атмосферное давление, кПа |
20±5 от 30 до 80 от 84 до 106 |
|
Рабочие условия применения: - температура окружающего воздуха, °С; - относительная влажность воздуха, не более, %; - атмосферное давление, кПа |
От плюс 10 до плюс 40 80 при 25 °С от 84 до 106,7 |
|
Средний срок службы, не менее, лет |
5 |
Примечание: пределы допускаемых приведённых дополнительных погрешностей измерения среднеквадратических значений высокого напряжения переменного тока и силы тока при изменении температуры окружающего воздуха в интервале рабочих температур на каждые 10 °C по отношению к нормальным значениям температуры не превышают 0,1 %.
Знак утверждения типа
наносится на титульный лист паспорта типографическим способом; на паспортную табличку (шильдик), на блок измерительный приставки методом трафаретной печати.
Комплектность
Комплектность приставок приведена в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Количество, шт. |
|
Блок измерительный |
СТСК.468122.003 |
1 |
|
Ванна испытательная |
СТСК.675113.001 |
1 |
|
Делитель напряжения (внешний) |
СТСК.478133.002 |
1 |
|
Соединительный кабель делителя |
СТСК.478235.001 |
1 |
|
Соединительный кабель ванны измерительной |
СТСК.478235.002 |
1 |
|
Межблочный соединительный кабель |
СТСК.478235.003 |
2 |
|
Кабель сетевой |
1 (длина не менее 1,5 м) | |
|
Вставка плавкая ВП-2Б-1.0А |
1 | |
|
Паспорт |
СТСК 468217.001 ПС |
1 |
|
Методика поверки |
СТСК.468217.002 МП |
1 |
Поверка
осуществляется по документу СТСК.468217.002 МП «Приставки измерительные СКАТ-70П.
Методика поверки», утвержденному ФГУП «ВНИИМС» в октябре 2010 года.
Основные средства поверки: киловольтметр спектральный цифровой КВЦ-120 (г.р. №41104-09); аппарат высоковольтный испытательный СКАТ-70 (г.р. №36036-13); трансформатор напряжения измерительный лабораторный незаземляемый НЛЛ-10 (г.р. №34035-07); трансформатор напряжения измерительный лабораторный незаземляемый НЛЛ-15 (г.р. №34035-07); трансформатор напряжения измерительный лабораторный
незаземляемый НЛЛ-35 (г.р. №34035-07); регистратор показателей качества электрической энергии Парма РК3.01 (г.р. № 25731-05); мультиметр цифровой MTX 3283 (г.р. №34314-07).
Сведения о методах измерений
приводятся в паспорте 4222-021-93527556-2010 ПС.
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
3. ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
4. ГОСТ Р 51522.1-2011 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний».
5. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития «Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности».
6. ТУ 4222-021-93527556-2010 «Приставки измерительные СКАТ-70П. Технические условия».
