Счетчики электрической энергии трехфазные индукционные ИП

Назначение

Счетчики электрической энергии трехфазные индукционные ИП (далее - счетчики) предназначены для измерения и учета активной и реактивной энергии переменного тока в трех- и четырехпроводных сетях.

Описание

Счетчик представляет собой интегрирующий измерительный прибор индукционной системы.

Счетчики применяются в закрытых помещениях при отсутствии в воздухе этих помещений агрессивных паров и газов.

Счетчики имеют варианты исполнения:

- по способу включения: непосредственное или через трансформаторы;

- по виду сети (для трех- или четырехпроводной сети);

- по виду измерения энергии: счетчик активной или реактивной энергии;

- по классу точности;

- по наличию телеметрического выхода, применяемого для преобразования информации об измеренной энергии пропорционально в электрические импульсы постоянного тока и передачи их на расстояние.

Конструктивно счетчик состоит из измерительного механизма, смонтированного на металлической стойке и размещенного внутри корпуса, состоящего из цоколя, клеммной колодки с зажимами и кожуха.

Измерительный механизм состоит из двух, для счетчиков трехпроводных активной энергии, и трех для счетчиков четырехпроводных активной энергии и трехчетырехпроводных реактивной энергии вращающих элементов, подвижной системы, тормозного узла, подпятника, подшипника и счетного механизма барабанного типа.

Вращающий элемент состоит из двух сердечников с катушками тока и напряжения, включенными в сеть последовательно и параллельно соответственно.

Подвижная система счетчика состоит из оси с закрепленными на ней двумя алюминиевыми дисками, антисамоходным флажком, колпачком верхней опоры и червяком, передающим вращение диска на счетный механизм.

Тормозной момент создается постоянными магнитами.

Показания счетного механизма счетчика пропорциональны скорости вращения подвижной части счетчика и времени. Скорость вращения обусловлена воздействием на алюминиевый диск подвижной системы двух моментов: вращающего и тормозного и пропорциональна мощности электроэнергии, протекающей через счетчик.

Схема телеметрического выхода счетчиков выполнена на электронных компонентах. Частота следования импульсов телеметрического выхода пропорциональна скорости вращения диска счетчика.

Счетчики могут изготавливаться: без стопора обратного хода, со стопором обратного хода или с реверсивным счетным механизмом.

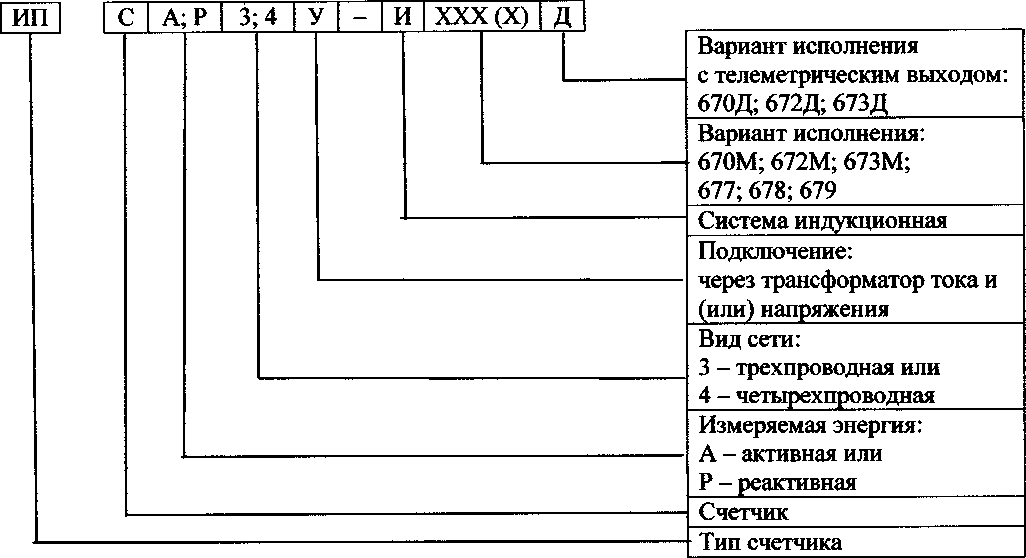

Структура условного обозначения счетчика:

Пример записи счетчика электрической энергии трехфазного индукционного, активной энергии, четырехпроводного, непосредственного включения, с номинальным напряжением 220/380 В, базовым током 10 А, максимальным током 40 А, с реверсивным счетным механизмом:

«Счетчик электрической энергии трехфазный индукционный ИП СА4-И678 3x220/380 В, 3x10-40 А, с реверсивным счетным механизмом, ТУ 4228-031-05784851-2005».

Технические характеристики

Основные технические характеристики счетчиков приведены в таблице!.

Таблица 1

Условия применения:

рабочий диапазон температур, °C             от минус 20 до 55;

относительная влажность воздуха, %

при температуре, 25°С                             80

Знак утверждения типа

Знак утверждения типа наносится на панели счетчика методом офсетной печати или другим способом, не ухудшающим качества и на титульном листе паспорта типографским способом.

Комплектность

В комплект поставки счетчика входят:

- счетчик;

- крышка зажимной колодки;

- коробка упаковочная;

- паспорт.

Примечание - Руководство по среднему ремонту, ведомость ЗИП для среднего ремонта и методика поверки для счетчиков с телеметрическим выходом поставляются по отдельному договору организации, проводящей поверку, регулировку, ремонт.

Поверка осуществляется по ГОСТ 8.259-2004 «Государственная система обеспечения единства измерений. Счетчики электрические индукционные активной и реактивной анергии. Методика поверки», а счетчиков с телеметрическим выходом - также и по методике новерки «Счетчики электрические индукционные одно - и трсхфазиыс с телеметрическим выходом» 01 IT.41 5.034 НМ, утвержденной П [И СИ Ф1 У11 «ВНИИМ им. Д. И. Менделеева в октябре 2010 г.

Основное оборудование, необходимое для новерки:

- стенд для регулировки и поверки счетчиков электроэнергии 1ДУ6800, предел измерений по напряжению от 40 до 420 В, по току от 0,025 до 100 Л, кд. точности 0.5: - универсальная пробойная установка УПУ-10. испытательное напряж-ение 10 кВ переменного тока, погрешность регулирования напряжения ±10 %, мощность нс менее 0,5 кВА;

- секундомер СОС1|(,-2г,-2. класс 11, цена деления 0,1 с:

- счетчик импульсов СИ206, погрешность счета не более ±1 импульс;

- .миллиампервольтметр Ml 109, диапазон измерений 0-50 мА, кл. точности 1,5;

- осциллограф С1-68, полоса частот 0-2 Мгц. погрешность 0-30 В.

Межновсрочпый ин тервал 10 лот.

( ведения о методике измерений

Методика прямых измерений изложена в документе «Счетчики электрической энергии фехфазныс'индукционные ИГ1. Паспорт. ОПТ.468.015 ПС».

Нормативные документы

I ГОСТ Р 52321-2005 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть II. Электромеханические счетчики активной энергии классов точности 0,5: 1 и 2»;

2 ТУ 4228-031-05784851-2005 «Счетчики электрической энергии трехфазные индукционные ИП. Технические условия».

Рекомендации к применению

Счетчики могут применяться для учета потребленной активной и реактивной электроэнергии в бытовом и мелкомоторпом секторе
