Измерители расхода жидкости Sewer-Mag
| Номер в ГРСИ РФ: | 46039-10 |
|---|---|
| Производитель / заявитель: | Компания "Flow-Tronic", Бельгия |
Для измерений объемного расхода и объема жидкости в безнапорных трубопроводах диаметром 100...800 мм.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46039-10 |
| Действует | по 24.12.2025 |
| Наименование | Измерители расхода жидкости |
| Модель | Sewer-Mag |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 90bc8aec-33e1-6824-8083-f5f33e5c19a6 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 29.01.02 |
| Год регистрации | 2010 |
| Страна-производитель | Бельгия |
| Примечание | 17.01.2014 Внесены изменения в описание типа |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 28.12.2015 |
| Номер сертификата | 42043 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 25 п. 01 от 17.01.2014Приказ 5484 от 28.12.10 п.10 |
Производитель / Заявитель
Компания "Flow-Tronic", БЕЛЬГИЯ
Бельгия
J.H. Cool, 19а 4840 Welkenraedt, Belgium тел. (3287) 89-97-99, факс (3287) 89-97-90
Поверка
| Методика поверки / информация о поверке | МП 2550-0147-2010 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 38 (83%) |
| Неуспешных поверок (СИ непригодно) | 8 (17 %) |
| Актуальность информации | 26.10.2025 |
Поверители
Скачать
|
46039-10: Описание типа
2015-46039-10.pdf
|
Скачать | 87.6 КБ | |
|
46039-10: Методика поверки
2020-mp46039-10.pdf
|
Скачать | 164.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Измерители расхода жидкости Sewer-Mag предназначены для измерений объемного расхода и объема жидкости в безнапорных трубопроводах диаметром от 100 до 800 мм, напорных трубопроводах диаметром от 25 до 400 мм.
Описание
Принцип действия измерителя расхода жидкости Sewer-Mag (в дальнейшем -измеритель), для случаев применения измерителя в безнапорных трубопроводах, основан на изменении режима работы трубопровода из частично заполненного в трубопровод, идущий полным сечением. В случаях применения измерителя Sewer-Mag в напорных трубопроводах нет необходимости применения дополнительных мер по обеспечению заполнения измерительного участка.
Измеритель представляет собой измерительный участок трубопровода с установленным на нем электромагнитным расходомером. Выпускная часть измерительного участка выполнена в виде изгиба, направленного вверх, таким образом, создается постоянный подпор, и все сечение участка оказывается заполненным.
Принцип действия электромагнитного расходомера основан на использовании закона электромагнитной индукции Фарадея. В проводнике, движущемся в электромагнитном поле, индуцируется напряжение, величина которого пропорциональна скорости его движения. В качестве проводника выступает электропроводящая жидкость - вода. Электромагнитные катушки внутри первичного преобразователя создают магнитное поле, а электроды на его внутренней поверхности воспринимают разность потенциалов, возникающую при движении воды в электромагнитном поле. Расход жидкости определяется с учетом внутреннего диаметра измерительного участка трубопровода.
Измеритель состоит из первичного преобразователя скорости, измерительного участка, элемента уплотнения или фланцевых соединений и электронного блока. В случаях использования измерителя в безнапорных трубопроводах, первичный преобразователь скорости вместе с измерительным участком крепятся в трубопроводе при помощи элемента уплотнения, входящего в комплект поставки, который блокирует свободную часть трубопровода, заставляя жидкость течь по измерительному участку. В случаях использования измерителя в напорных трубопроводах, первичный преобразователь скорости вместе с измерительным участком устанавливаются в трубопроводе при помощи фланцевых соединений. Если первичный преобразователь устанавливается на напорный трубопровод, то измерительный участок не требует применения направленного вверх изгиба. Измерительный участок изготавливается из нержавеющей стали и крепится к первичному преобразователю при помощи фланцевого соединения.
Для преобразования измерительной информации и управления процессом измерений в состав измерителя расхода входит электронный блок, к которому подключаются первичный преобразователь и дополнительное оборудование.
Электронный блок, входящий в комплект измерителя расхода, выпускается в портативной и стационарной модификации. Электронный блок преобразует и передает сигналы, поступающие от первичных преобразователей во внешние цепи в стандарте RS-485. Электронный блок (портативная и стационарная модификации) имеют встроенный жидкокристаллический дисплей и цифровые, аналоговые, частотные, релейные выходы.
Внешний вид измерителя и электронного блока представлен на рисунке 1.
Первичный преобразователь скорости потока жидкости
Первичный
преобразователь
скорости потока жидкости
Электронный блок ML210
t
Место пломбировки
Рисунок 1
На жидкокристаллическом дисплее во время проведения измерений отображаются следующие значения измеряемых величин в графическом и цифровом виде:
- средняя скорость;
- общий расход;
- текущий расход;
- дата, время.
При установке измерителя на трубопроводе нет необходимости соблюдать длины прямых участков, так как измеритель выпускается с измерительным участком необходимой длины.
Программное обеспечение
Измерители имеют встроенное и автономное программное обеспечение (ПО).

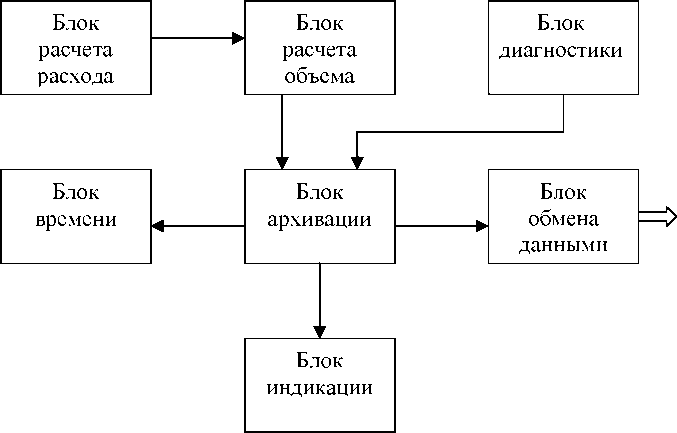

Структура и взаимосвязи частей ПО показана на рисунке 2.
Рисунок 2
Основные функции частей программного обеспечения:
1) Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на датчиках расходомера;
2) Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;
3) Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;
4) Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
5) Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;
6) Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций;
7) Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
If2 |
SHA-1 DF0D377A81 2FD999EDAA F6226AAEAF 2A7EE841F6 |
1.84 |
MD5 96436ABDBF6174044 E798EEE7DEFD706 |
CRC32 A66E5231 |
Нормирование метрологических характеристик расходомера проведено с учетом того, что программное обеспечение является неотъемлемой и неизменяемой частью расходомера. Уровень защиты программного обеспечения - С по МИ 3286-2010.
Технические характеристики
Таблица 2
|
Наименование параметра |
Значение параметра |
|
Диаметр условного прохода трубопровода (Ду), мм |
от 100 до 800 |
|
Диапазон измерений расхода, м3/ч |
0,4-900 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода жидкости (5q), % |
± 2 |
|
Напряжение питания постоянного тока, В (аккумуляторная батарея, блок питания) |
10-35 |
|
Напряжение питания переменного тока, В |
90-220 |
|
Максимальный потребляемый ток, А |
0,1 |
|
Потребляемая мощность, Вт |
22 |
|
Диапазон температуры измеряемой среды, оС |
от 0 до 80 |
|
Диапазон температуры окружающей среды, оС |
от минус 30 до плюс 80 |
|
Габаритные размеры первичного преобразователя, мм: диаметр первичного преобразователя (в зависимости от Ду), мм длина (с измерительным участком, в зависимости от Ду), мм |
от 25 до 400 от 500 до1500 |
|
Габаритные размеры электронного блока, мм: Портативная модель: Высота; Глубина; Ширина Стационарная модель: Высота; Глубина; Ширина |
214; 69; 162 230; 170; 146 |
|
Масса первичного преобразователя в комплекте с измерительным участком, кг: |
от 10 до 50 |
|
Масса электронного блока, кг Портативная модель Стационарная модель |
1,34 1,5 |
|
Относительная влажность окружающего воздуха (для электронного блока), % |
до 100 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
65 000 |
Знак утверждения типа
наносят на эксплуатационную документацию типографским способом и на электронный блок преобразователя в виде наклейки.
Комплектность
В комплект поставки входят:
Первичный преобразователь 1 шт.;
Электронный блок 1 шт.;
Методика поверки МП 2550-0147-2010 1 экз.;
Элемент уплотнения 1 шт.;
Транспортная упаковка 1 шт.;
Комплект монтажный 1 шт.;
Руководство по эксплуатации 1 экз.
**Тип и марка оговаривается при заказе.
Поверка
осуществляется по документу МП 2550-0147-2010 «Измерители расхода жидкости «Sewer-Mag». Методика поверки», утвержденному ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» 08 сентября 2010 г.
Сведения о методах измерений
Методы измерений изложены в Руководстве по эксплуатации измерителей расхода жидкости Sewer-Mag.
Нормативные документы
1 . ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.
2 .Техническая документация фирмы-изготовителя.
Рекомендации к применению
- при выполнении государственных учетных операций;
- при осуществлении торговли и товарообменных операций.
