Термометры манометрические самопишущие
| Номер в ГРСИ РФ: | 46066-11 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ПО "Теплоконтроль", г.Казань |
Для непрерывного дистанционного измерения температуры жидких и газообразных сред в стационарных установках и записи ее во времени на дисковой диаграмме.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46066-11 |
| Действует | по 11.09.2030 |
| Наименование | Термометры манометрические самопишущие |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cdf7302f-1f30-61d3-5b6f-3a655de3647b |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 16920-93 |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 25.01.2016 |
| Номер сертификата | 42072 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 131 от 25.01.11 п.01 |
Производитель / Заявитель
Акционерное общество «Теплоконтроль» (АО «Теплоконтроль»), г. Казань
Россия
420054, ул.Фрезерная, 1, тел. (843) 278-32-32 факс 278-33-34, (420054, ул.Вл.Кулагина, 1), E-mail: teplocontrol@bancorp.ru, tk_mark@mail.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.305-78 |
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 289 (95%) |
| Неуспешных поверок (СИ непригодно) | 16 (5 %) |
| Актуальность информации | 11.01.2026 |
Поверители
Скачать
|
46066-11: Описание типа
2020-46066-11.pdf
|
Скачать | 175.3 КБ | |
|
46066-11: Методика поверки
2022-mp46066-11.pdf
|
Скачать | 67.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Термометры манометрические самопишущие (в дальнейшем - термометры) с газовым заполнителем термосистемы предназначены для непрерывного дистанционного измерения температуры жидких и газообразных сред в стационарных установках и записи ее во времени на дисковой диаграмме.
Описание
Принцип действия термометров основан на зависимости давления заполнителя термосистемы от температуры измеряемой среды. Изменение температуры измеряемой среды воспринимается заполнителем термосистемы через термобаллон и преобразуется в изменение давления, под действием которого манометрическая пружина деформируется, вызывая перемещение ее свободного конца. Перемещение манометрической пружины через передаточный механизм преобразуется в движение пера по диаграмме прибора.
В зависимости от типа привода диаграммного диска и количества записей термометры выпускаются следующих модификаций :
ТГС-711М - однозаписной с приводом диаграммного диска от электродвигателя;
ТГС-712М - однозаписной с приводом диаграммного диска от часового механизма;
ТГ2С-711М - двухзаписной с приводом диаграммного диска от электродвигателей;
ТГ2С-712М - двухзаписной с приводом диаграммного диска от механизма.
ТГС-711М
ТГ2С-712М

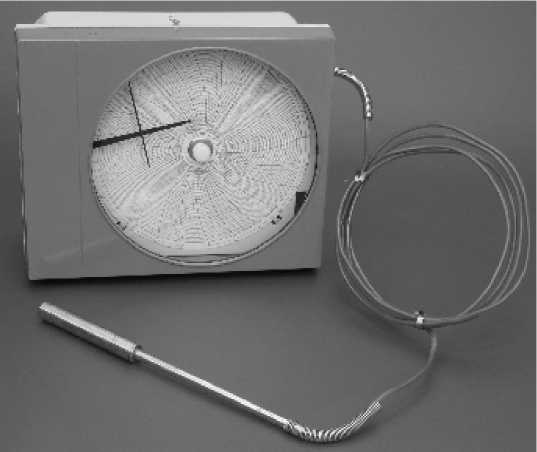

Рисунок 1 - Общий вид термометров манометрических самопишущих
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых температур,°С: |
от -50 до +50; от -50 до +100; от 0 до +100; от +50 до +150; от 0 до +150; от -50 до +150; от 0 до +200; от 0 до +250; от +100 до +250; от +100 до +300; от 0 до +300; от 0 до +400; от +100 до +500; от 0 до +600; от -150 до +50; от -100 до +50; от +200 до +500; от +200 до +600 |
|
Класс точности |
1,0; 1,5 |
|
Пределы допускаемой приведенной погрешности, % |
±1; ±1,5 |
|
Вариация показаний, % |
1,0; 1,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина соединительного капилляра, м |
1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 |
|
Длина погружения термобаллона, мм |
160; 200; 250; 315; 400; 500 |
|
Питание электропривода: - напряжение, В |
220 +22 |
|
- частота, Гц |
50±1 |
|
Потребляемая мощность, В •А, не более |
5 |
|
Продолжительность хода часового привода от одного полного завода, суток |
8 |
|
Время одного оборота диаграммного диска, ч |
12 или 24 |
|
Полный средний срок службы, лет, не менее |
8 |
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, для термометров | |
|
класса точности 1,0 |
1,25'105 |
|
класса точности 1,5 |
1,5'105 |
|
Габаритные размеры, мм |
340x280x125 |
|
Масса, без термосистемы, кг, не более |
6,5 |
|
Рабочие условия эксплуатации: | |
|
Температура окружающего воздуха, оС | |
|
исполнение УХЛ4 |
от -10 до +60 |
|
исполнение УХЛ2 |
от -50 до +60 |
|
исполнение Т3 |
от -10 до +55 |
|
Относительная влажность, %, при температуре +35 °С | |
|
исполнение УХЛ4 |
80 |
|
исполнение УХЛ2 |
98 |
|
исполнение Т3 |
100 |
Знак утверждения типа
наносится методом фотохимической печати на табличку, которая крепится к корпусу термометра и титульный лист эксплуатационной документации типографским способом (в правом верхнем углу).
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Количество |
|
Термометр |
1 шт. |
|
Штуцер или гильза защитная для ТГС-711М и ТГС-712М для ТГ2С-711М, ТГ2С-712М |
1 комплект 2 комплекта |
|
Флакон чернил |
1 шт. |
|
Диск диаграммный (в соответствии с заказом) |
1 шт. |
|
Ключ для завода часового механизма |
1 шт. |
|
Паспорт |
1 экз. |
|
Руководство по эксплуатации |
1 экз. (на партию термометров, при поставке в один адрес). |
|
Примечания: 1. Гильза защитная поставляется по отдельному заказу. 2. При указании в заказе о поставке гильзы защитной, штуцер не поставляется. 3. Для двухзаписных термометров дополнительно поставляется флакон чернил в количестве 1 шт. другого цвета. | |
Поверка
осуществляется по документу ГОСТ 8.305-78 «ГСИ. Термометры манометрические. Методы и средства поверки».
Основные средства поверки:
- образцовые ртутные стеклянные термометры 2 и 3 разряда ТР1, ТР2, ТР3, диапазон измерения от 0 до плюс 300 °С по ГОСТ 8.558, диапазон измерения от 243,15 до 273,15 К по ГОСТ 8.558;
- образцовый платиновый термометр сопротивления 2-го разряда, тип ПТС-10 диапазон измерения от 0 до плюс 630,74 °С по ГОСТ 8.558;
- термостаты жидкостные переливные прецизионные серии ТПП-1 модель ТПП-1.0, ТПП-1.1, ТПП-1.2 с общим диапазоном воспроизводимых температур от минус 60 до плюс 300 °С;
- оловянный термостат ТО-3, диапазон температур от плюс 300 до плюс 600 °С, точность поддержания температуры ±0,5 °С.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термометров с требуемой точностью.
Знак поверки наносится на термометр.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 16920-93 Термометры и преобразователи температуры манометрические. Общие технические требования и методы испытаний
ГОСТ 8.305-78 ГСИ. Термометры манометрические. Методы и средства поверки
