Устройства измерительные УИ 1005

Назначение

Устройства измерительные УИ 1005 (далее - УИ) являются многоканальными программно-управляемыми измерительными устройствами, предназначенными для измерения напряжения постоянного тока, сопротивления, отношения сопротивлений, параметров сигналов с выходов термометров сопротивления путем преобразования измеряемых аналоговых сигналов в цифровые коды для последующей обработки и передачи по стандартному интерфейсу.

Описание

Принцип работы УИ заключается в преобразовании измерительной частью УИ входных аналоговых сигналов в цифровую форму. Узел микроконтроллера обрабатывает цифровые данные в соответствии с заданным алгоритмом и передает результаты в узел интерфейсов, где формируются выходные сигналы.

Получение результатов измерений, а также управление работой УИ осуществляется по одному из имеющихся стандартных интерфейсов типа USB, RS232C, RS422A.

УИ имеют программно-управляемую структуру входных измерительных цепей, позволяющую подключать на входы каждого измерительного канала УИ любую входную измеряемую величину из заданной номенклатуры.

УИ имеют встроенное программное обеспечение - ВПО УИ 1005 версии 1.00 (далее - ВПО).

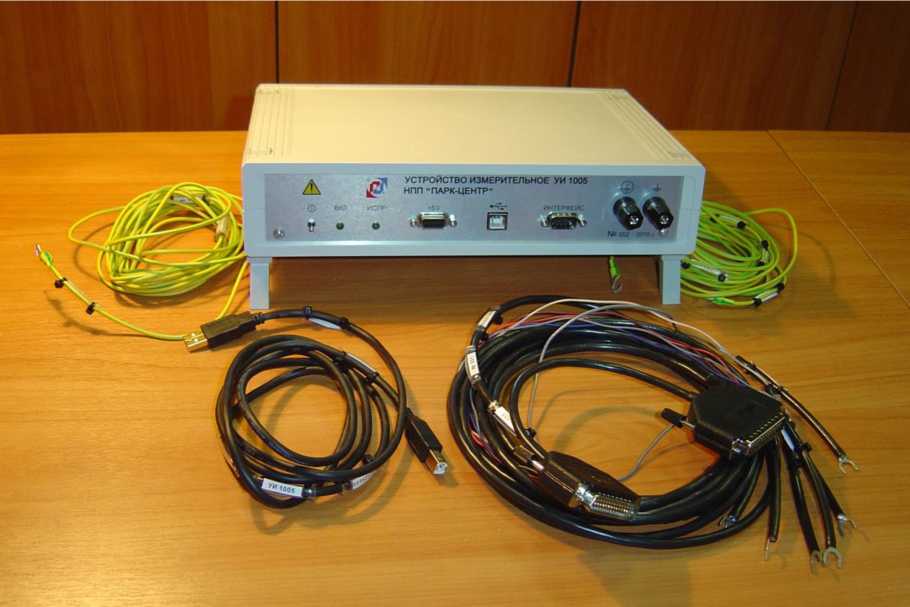

Фотография общего вида УИ представлена на рис.1.

Рис. 1 Фотография общего вида Устройства измерительного УИ 1005

Конструктивно УИ выполнены в виде прибора настольного исполнения. Соединители для подключения интерфейсов, кабеля питания, другие органы управления и контроля УИ расположены на лицевой панели УИ. Соединители для подключения измеряемых сигналов расположены на задней панели УИ.

По условиям эксплуатации УИ относится к группе исполнения 3 по ГОСТ 22261.

Технические характеристики

Количество измерительных каналов УИ - 30.

Основные технические характеристики измерительных каналов УИ приведены в таблице 1.

Таблица 1

Пределы допускаемой дополнительной погрешности УИ, вызванной отклонением температуры окружающего воздуха от 20 °C в диапазоне рабочих температур от 5 до 40 °C, равны половине значений пределов допускаемой основной погрешности, приведенных в таблице 1, на каждые 10 °C.

Идентификационные данные версии встроенного программного обеспечения выдаются УИ по команде, задаваемой в соответствии с Руководством по эксплуатации УИ. ВПО имеет уровень защиты «А» по МИ 3286. Изменение ВПО без вскрытия корпуса УИ не предусмотрено. ВПО УИ не оказывает влияния на метрологические характеристики УИ.

Рабочие условия эксплуатации УИ:

- диапазон температуры окружающего воздуха, °С                от 5 до 40

- относительная влажность воздуха при температуре 25 °С, %, не более    80

- диапазон атмосферного давления, кПа                         от 86 до 106

- окружающая среда - не взрывоопасная;

- в помещениях не должно содержаться агрессивных газов.

Напряжение питания (постоянное), В                             5,00 ± 0,25

Потребляемая мощность, Вт, не более

Габаритные размеры (ДхШхВ), мм, не более:                    225х320х75

Масса, кг, не более

лист № _3

всего листов 4

Назначенный технический ресурс, ч

Назначенный срок службы, лет

Средняя наработка на отказ, ч

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации УИ типографским способом и на лицевую панель УИ методом плоской печати.

Комплектность

Комплектность поставки УИ приведена в таблице 2.

Таблица 2

Сведения о методиках измерений изложены в Руководстве по эксплуатации УИ 1005.

Нормативные документы

ГОСТ 8.027 Государственная система обеспечения единства средств измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы;

ГОСТ 8.028 Государственная система обеспечения единства средств измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления;

ГОСТ 22261 Средства измерений электрических и магнитных величин. Общие технические условия.
