Счетчики газа ротационные РГ-К-Ех

Назначение

Счетчики газа ротационные РГ-К-Ех, (в дальнейшем - счетчики) предназначены для измерения объема природного газа по ГОСТ 5542-87.

Описание

Счетчики состоят из измерителя и отсчетного устройства. В корпусе измерителя размещены два ротора восьмиобразной формы. С обеих сторон корпус закрыт стенками, в которых вмонтированы подшипники - опоры роторов. На валах роторов установлены синхронизирующие шестерни, которые обеспечивают надлежащее положение одного ротора относительно другого при их вращении.

Принцип действия - поток газа, протекающий через счетчики, вследствие разницы давлений на входе и выходе измерителя, вращает роторы, вращательное движение одного из роторов с помощью зубчатой передачи передается на барабаны отсчетного устройства. Отсчетное устройство показывает объем измеряемого газа непосредственно в кубических метрах и долях кубического метра.

Отсчетное устройство оборудовано низкочастотным датчиком, формирующим выходной низкочастотный сигнал типа "сухой контакт".

Счетчики предназначены для работы с электронными корректорами и могут устанавливаться во взрывоопасных зонах. Искро-защита электрических цепей обеспечивается барьерами искроэа-щиты.

Счетчики выпускаются следующих типоразмеров:

G25, G40, G65, G100, G250, G400, G650, G1000;

Корпус счетчиков изготавливается из чугунного литья.

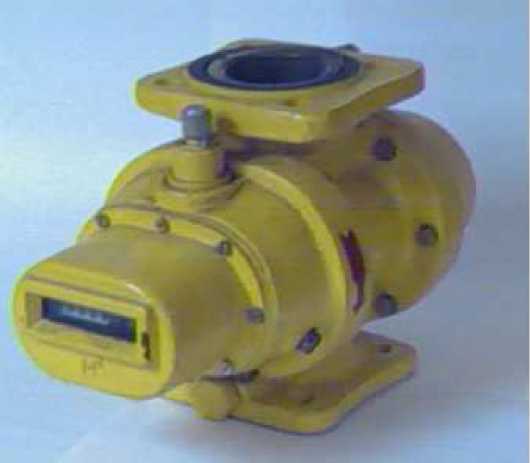

На фото 1 изображен счетчик газа ротационный РГ-К-Ех (общий вид).

Фото 1

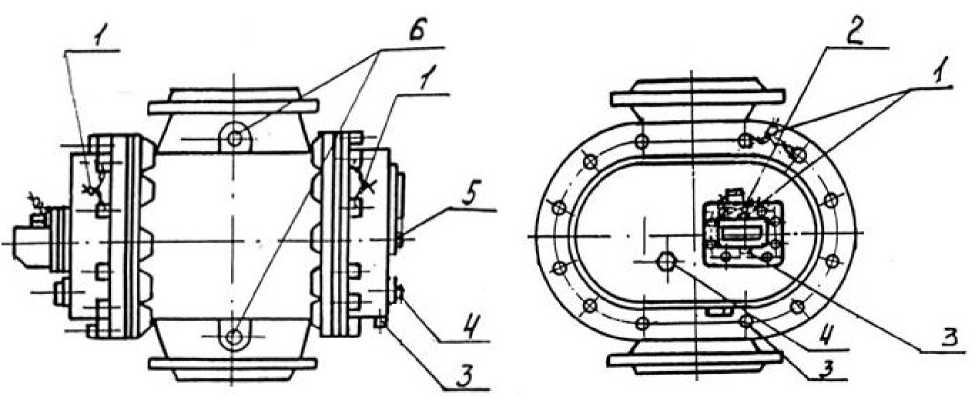

Места пломбировки показаны в рисунке 1

Рисунок 1

1 - места установления пломб при выпуске из производства

2 ^ 6 - места установки пломб при сдаче в эксплуатацию

Технические характеристики

1. Пределы основной относительной погрешности при объемных расходах счетчиков составляют:

- ±2,0 % в диапазоне расходов Qmin < Q < Qt;

- ±1,0 % в диапазоне расходов Qt < Q < Qm^;

где Qt - переходной расход, который составляет:

- 0,2 Qmax для счетчиков при соотношении расходов 1:20;

- 0,15 ртах для счетчиков при соотношении расходов 1:30.

2. Емкость отсчетного устройства составляет, м3, для счетчиков:

- типоразмеров G25, G40, G65, G100                 - 99999,99;

- типоразмеров G250, G400, G650, G1000             - 999999,9;

3. Порог чувствительности счетчиков не превышает 1/3 Qmin.

4. Основные технические характеристики счетчиков приведены в таблице 1.

Таблица 1

5. Значение импульса преобразователя импульсов низкой частоты для счетчиков :выходного импульсного сигнала, имп/м3, для

РГ-К-Ех типоразмеров G250; G400; G650; G1000     - 1 имп=1м3;

РГ-К-Ех типоразмеров G25; G40; G65; G100         - 1 имп=0,1м3;

6. Масса комплекта ЗИП и комплекта монтажных частей, кг, не более - 1,5

7. Средний срок службы счетчиков, не менее 20 лет.

Знак утверждения типа

Знак утверждения типа наносят на планке отсчетного устройства и на титульном листе паспорта и руководства, по центру листа.

Комплектность

Комплект поставки счетчиков газа приведен в таблице 2.

Таблица 2

Поверка

осуществляется по инструкции 2.784.001 Д1 "Счетчики газа ротационные РГ-К-Ех. Методика поверки", утвержденной Ивано-Франковским ЦСМ в июне 2002 г.

Основные средства поверки после ремонта и в эксплуатации: установки с пределами допускаемой относительной погрешности воспроизведения объема газа ±0,33%.

Сведения о методах измерений

"Государственная система обеспечения единства измерений. Методика выполнения измерений при помощи турбинных, ротационных и вихревых счетчиков" Правила по метрологии ПР 50.2.019-2006.

Нормативные документы

ТУ У 3.48-05782912-048-97 "Счетчики газа ротационные РГ-К-Ех, РГА, РГА-Ех, РС-Ех Технические условия".

Рекомендации к применению

- осуществлении торговли и товарообменных операций
