Головки измерительные цифровые бокового действия MarTest 800 EW, MarTest 800 EWL
| Номер в ГРСИ РФ: | 46127-10 |
|---|---|
| Производитель / заявитель: | Фирма "Mahr GmbH", Германия |
|
46127-10: Описание типа
2020-46127-10.pdf
|
Скачать | 73.9 КБ |
Для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы и взаимного расположения поверхностей. Применяются в лабораторных и цеховых условиях в различных областях промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46127-10 |
| Действует | по 22.05.2025 |
| Наименование | Головки измерительные цифровые бокового действия |
| Модель | MarTest 800 EW, MarTest 800 EWL |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7fa60263-1e56-0439-fbb5-e6a8e32e2fc3 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 27.01 |
| Год регистрации | 2010 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 41682 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д4 от 29.07.10 п.272 |
Производитель / Заявитель
Фирма "Mahr GmbH Esslingen", ГЕРМАНИЯ
Германия
P.O. Box 100254, 73702, Esslingen Reutlinger Strasse 48, 73728 Esslingen тел. +49 711 9312600 факс +49 711 9312725, E-mail: handmesstechnik@mahr.de
Поверка
| Методика поверки / информация о поверке | МП ВНИИМС |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 357 (98%) |
| Неуспешных поверок (СИ непригодно) | 7 (2 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
46127-10: Описание типа
2020-46127-10.pdf
|
Скачать | 73.9 КБ |
Описание типа
Назначение
Головки измерительные цифровые бокового действия MarTest 800 EW, MarTest 800 EWL (далее по тексту - головки) предназначены для абсолютных и относительных измерений линейных размеров, контроля отклонений от заданной геометрической формы и взаимного расположения поверхностей в лабораторных и цеховых условиях в различных областях промышленности.
Описание
Для головок этого типа является характерным наличие поворотного измерительного рычага с контактным сферическим наконечником 01, 02 или 03 мм. Измерение линейных размеров такой головкой производится по дуге окружности, для которой измеряемый размер является хордой.
Головки имеют жидкокристаллический экран расположенный параллельно оси измерительного рычага в его среднем положении и перпендикулярно к плоскости поворота.
Головки имеют индуктивную измерительную систему, степень защиты IP65, жидкокристаллическую индикацию (LCD), а также кнопки, с помощью которых осуществляется ряд специальных функций (например, включение/выключение (ON/OFF), установка индикации на нуль для относительных измерений (RESET) и т.д.). Имеют разъем для выводов результатов измерений на внешнее устройство USB-порт или Оpto RS232C.
Головки отличаются между собой диапазоном измерений и длиной измерительного рычага.

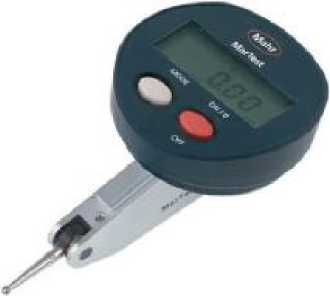

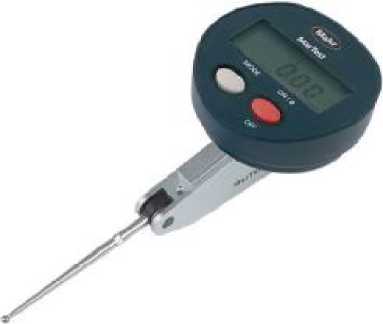

Рисунок 1 - Общий вид Головок измерительных цифровых бокового действия MarTest 800 EW (слева), MarTest 800 EWL (справа)
Программное обеспечение
Головки измерительные цифровые бокового действия MarTest 800 EW, MarTest 800 EWL имеют в своем составе встроенное программное обеспечение, записанное на микрочипе.
Идентификационные данные программного обеспечения на Головки измерительные цифровые бокового действия MarTest 800 EW, MarTest 800 EWL приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
MarCom |
|
Номер версии (идентификационный номер) ПО |
v.1.0 |
|
Цифровой идентификатор ПО |
- |
|
Другие данные, если имеются |
- |
Уровень защиты программного обеспечения оценивается, как «высокий» в соответствии с РМГ Р 50.2.077-2014.
Технические характеристики
Таблица 2
|
Модель головки |
Диапазон измерений, мм |
Дискретность отсчета, мм |
Предел допускаемой абсолютной погрешности, мкм |
Длина измерительного рычага, мм |
Измерительное усилие, Н |
|
MarTest 800 EW |
± 0,40 |
0,001/0,01 |
10 |
14,50 |
0,13 |
|
MarTest 800 EWL |
± 0,25 |
0,001/0,01 |
10 |
41,24 |
0,07 |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель электронного блока методом наклейки и на титульный лист паспорта прибора типографским способом.
Комплектность
Таблица 3
|
Наименование |
Количество |
|
Головка измерительная цифровая бокового действия MarTest 800 EW или MarTest 800 EWL |
1 |
|
Измерительный рычаг с контактным сферическим наконечником 0 2 мм |
1 |
|
Футляр |
1 |
|
Паспорт |
1 |
|
Методика поверки |
1 |
|
Измерительные рычаги с контактным сферическими наконечниками 0 1 мм, 0 3 мм (по заказу) |
1 |
|
Батарея 3V, тип CR 2032 |
1 |
|
Соединительный кабель USB (2 м) |
1 |
|
Соединительный кабель Opto RS232C (2 м) |
1 |
Поверка
осуществляется в соответствии с документом МП 46127-10 «Головки измерительные цифровые бокового действия MarTest 800 EW, MarTest 800 EWL. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июле 2010 г.
Основные средства поверки:
- меры длины концевые плоскопараллельные класса точности 3 по ГОСТ 9038-90.
Сведения о методах измерений
Метод измерений изложен в документе «Головки измерительные цифровые бокового действия MarTest 800 EW, MarTest 800 EWL. Паспорт»
Нормативные документы
ГОСТ Р 8.763-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация фирмы-изготовителя
