Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р
| Номер в ГРСИ РФ: | 46155-10 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ЗАО "Термико", г.Москва |
Для измерения температуры: ТПТ-1, ТПТ-19 - жидких и газообразных сред, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру; ТПТ-17 - природного газа; ТПТ-21 - в воздухоразделительных установках; ТПТ-25Р - подшипников и масла в них на морских судах с неограниченным районом плавания.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46155-10 |
| Действует | по 29.06.2030 |
| Наименование | Термометры сопротивления из платины технические |
| Модель | ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 80facd41-6664-8425-118e-f6f562ffaed5 |
| Год регистрации | 2010 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4211-010-17113168-2010 |
| Класс СИ | 32.02 |
| Год регистрации | 2010 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "ЦСМ Московской области" (ранее - Менделеевский ЦСМ) |
| Адрес центра | 141570, Московская обл., Солнечногорский р-н, п/о Менделеево |
| Руководитель центра | Завьялов Николай Вениаминович |
| Телефон | (8*095) 535-92-43 |
| Факс | 535-92-43, 535-24-21 |
| Информация о сертификате | |
| Срок действия сертификата | 01.08.2015 |
| Номер сертификата | 41732 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 03д4 от 29.07.10 п.300 |
Производитель / Заявитель
Закрытое акционерное общество «ТЕРМИКО» (ЗАО «ТЕРМИКО»), г. Москва, г. Зеленоград
Россия
103617, г.Зеленоград, к.1416, кв.146), тел. (495) 535-92-14, факс 535-93-31. (124460, а/я 82, Тел. (495) 745-0584, 225-30-17; (499) 720-9214, факс (495) 745-0583, (499) 720-9331)
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.624-06 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
187475
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 185055 (99%) |
| Неуспешных поверок (СИ непригодно) | 2420 (1 %) |
| Актуальность информации | 19.12.2025 |
Поверители
Скачать
|
46155-10: Описание типа
2024-46155-10-2.pdf
|
Скачать | 279.4 КБ | |
|
46155-10: Методика поверки
2024-mp46155-10.pdf
|
Скачать | 81.9 КБ |
Описание типа
Назначение
Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р (далее - термометры) предназначены для измерения температуры твердых тел, жидких и газообразных сред.
Описание
Принцип действия термометров основан на зависимости электрического сопротивления его чувствительного элемента от температуры.
Термометры состоят из чувствительного элемента (ЧЭ), помещенного в защитную арматуру (корпус) и элементов подключения к внешней измерительной цепи (клеммной головки, разъема или выводящих проводников).
В качестве ЧЭ используются проволочные чувствительные элементы ЧЭПТ-1 или тонкопленочные платиновые сенсоры. Термометры могут изготавливаться с одним или двумя ЧЭ (ТУ 4211-900-17113168-95).
Подключение термометров к измерительным устройствам может осуществляться по двух-, трех- или четырехпроводной схеме.
Для термометров, предназначенных для измерения температур до плюс 500 °С, монтаж ЧЭ внутри корпуса осуществляется проводниками, выполненными из серебра (С). Для термометров, измеряющих температуру до плюс 300 °С применяются внутренние проводники из провода ПНЭТ-имид (Н).
Модификации и виды исполнения термометров приведены в таблице 1.
Таблица 1
|
Модификация |
ТПТ-1 |
ТПТ-17 |
ТПТ-19 |
ТПТ-21 |
ТПТ-25Р |
|
Вид исполнения |
ТПТ-1-1 |
ТПТ-17-1 |
ТПТ-19-1 |
ТПТ-21-1 |
ТПТ-25-1Р |
|
ТПТ-1-2 |
ТПТ-17-2 |
ТПТ-19-2 |
- |
ТПТ-25-2Р | |
|
ТПТ-1-3 |
- |
ТПТ-19-3 |
- |
- | |
|
ТПТ-1-4 |
- |
- |
- |
- | |
|
ТПТ-1-5 |
- |
- |
- |
- |
Термометры модификации ТПТ-1 состоят из металлического корпуса (сталь 12Х18Н10Т, 08Х13) в виде трубки диаметром 10 мм, 8 мм или 6 мм и контактной головки из прессматериала АГ-4В, полиамида стеклонаполненного или стали 12Х18Н10Т.
Термометры в исполнении ТПТ-1-1, ТПТ-1-3 и ТПТ-1-4 имеют на корпусе приваренное кольцо, ограничивающее погружаемую часть, и подвижный штуцер М20х1,5 при помощи которого термометр закрепляют при монтаже. Расстояние от головки до упорного кольца составляет 120 или 70 мм в зависимости от вида исполнения.
Термометры в исполнении ТПТ-1-2 и ТПТ-1-5 имеют гладкий корпус, монтаж осуществляется посредством установки в гнездо, исполнения различаются друг от друга диаметром монтажной части (10, 8 или 6 мм).

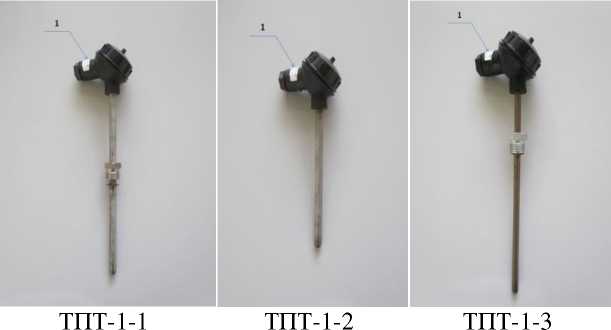

Внешний вид и место нанесения заводского номера термометров ТПТ-1 представлены на рисунке 1.

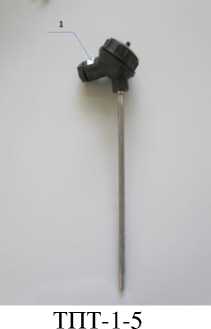

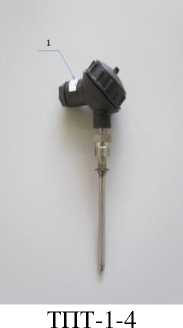

Рисунок 1 - Внешний вид термометра платинового технического ТПТ-1 (1 - место нанесения заводского номера)
Термометры модификации ТПТ-17 состоят из корпуса и выводящего кабеля. Корпус изготовлен из стальной трубки (сталь 12Х18Н10Т). Виды исполнения ТПТ-17-1 и ТПТ-17-2 отличаются как размерами монтажной части, так и способом закрепления выводящего кабеля в корпусе, что обеспечивает требуемую степень защиты от воздействия воды. Для изготовления выводов для термометра ТПТ-17-1 применяется провод КММ 4х0,12, для ТПТ-17-2 - провод МГТФЭ 4х0,12.
Внешний вид и место нанесения заводского номера термометров ТПТ-17 представлены на рисунке 2.
ТПТ-17-1

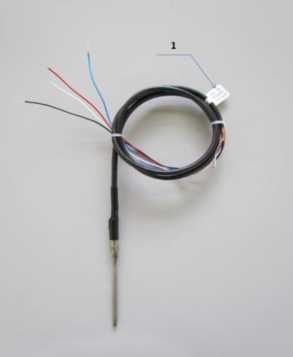

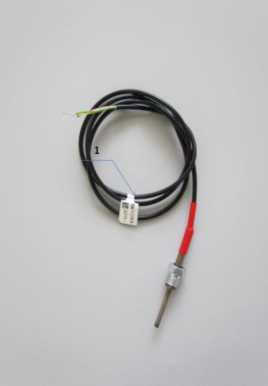

Рисунок 2 - Внешний вид термометра платинового технического ТПТ-17 (1 - место нанесения заводского номера)
ТПТ-17-2
Термометры модификации ТПТ-19 состоят из металлического корпуса (сталь 12Х18Н10Т) в виде трубки диаметром 4 мм. На корпусе термометра имеется приваренное кольцо, ограничивающее погружаемую часть и подвижный штуцер М12х1,5, служащие элементами крепления термометра.
Виды исполнения отличаются друг от друга элементами подсоединения к измерительному устройству. Термометры в исполнении ТПТ-19-1 имеют контактную головку, термометры ТПТ-19-2 - разъем РС4ТВ с резьбовым соединением, а термометры ТПТ-19-3 присоединяются к внешней измерительной цепи посредством кабельного вывода (КММФЭ).

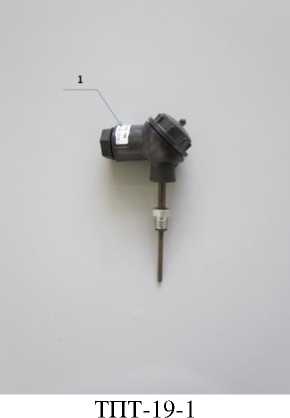

Внешний вид и место нанесения заводского номера термометров представлены на рисунке 3.

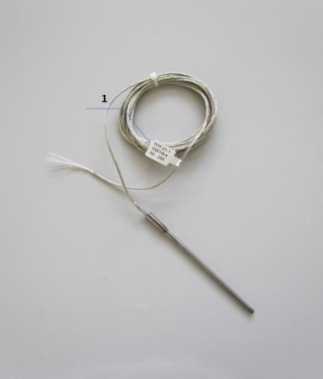

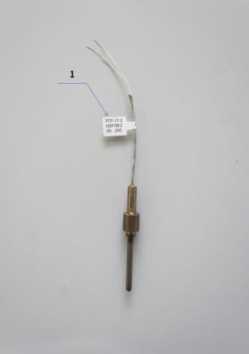

Рисунок 3 - Внешний вид термометра платинового технического ТПТ-19.
(1 - место нанесения заводского номера)
ТПТ-19-2
ТПТ-19-3
Термометр модификации ТПТ-21 (вид исполнения ТПТ-21-1) имеет неразборную конструкцию, корпус выполнен из стали 12Х18Н10Т в виде трубки диаметром 4 мм в ее погружаемой части. Подключение к внешней цепи осуществляется посредством кабельного вывода (МГТФ 4х0,12). Термометры устанавливаются в гнездо.

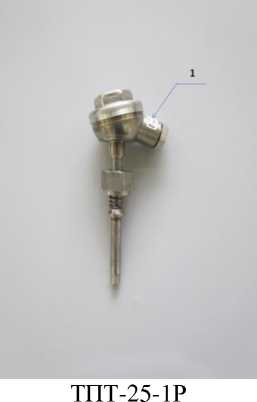

Внешний вид и место нанесения заводского номера термометров ТПТ-21 и ТПТ-25Р представлены на рисунке 4.
Термометр модификации ТПТ-25Р (вид исполнения ТПТ-21-1Р, ТПТ-25-2Р) состоит из корпуса и металлической клеммной головки. Корпус выполнен из стали 12Х18Н10Т в виде трубки диаметром 10 мм с размещенными на ней элементами крепления термометра подвижную гайку М27х2. Исполнения отличаются друг от друга формой и размерами клеммной головки.
ТПТ-21-1

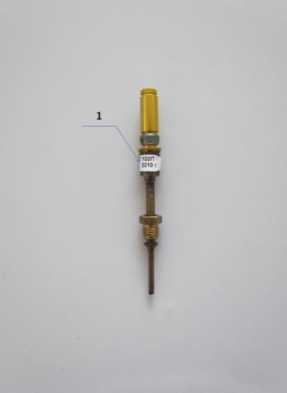

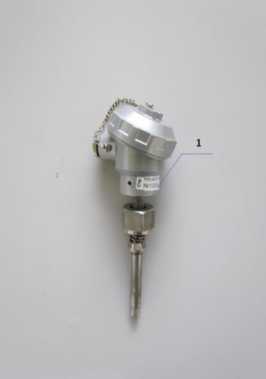

Рисунок 4 - Внешний вид термометра платинового технического ТПТ-21, ТПТ-25Р (1 - место нанесения заводского номера)
ТПТ-25-2Р
Термометры относятся к неразборным и неремонтируемым изделиям.
Термометры ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21 и ТПТ-25Р являются погружными и предназначены для измерения температуры:
- ТПТ-1, ТПТ-19 - жидких и газообразных сред, химически неагрессивных, а также агрессивных, не разрушающих защитную арматуру;
- ТПТ-17 - природного газа;
- ТПТ-21 - в воздухоразделительных установках;
- ТПТ-25Р - подшипников и масла в них.
Заводской номер в виде обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, прикрепляемый к клеммным головкам или выводам термометров.
Пломбирование термометров не предусмотрено. Конструкция термометров не позволяет нанести знак поверки на средство измерений.
Технические характеристики
Таблица 2 - Допуски по сопротивлению при 0 °С (допуск Ro)
|
Условное обозначение НСХ |
Класс допуска по ГОСТ 6651-2009 | |
|
преобразования по |
Допуск Ro, Ом | |
|
ГОСТ 6651-2009 | ||
|
А |
±0,03 | |
|
50П |
В |
±0,06 |
|
С |
±0,12 | |
|
АА |
±0,04 | |
|
100П, Pt100 |
А |
±0,06 |
|
В |
±0,12 | |
|
С |
±0,24 | |
|
АА |
±0,20 | |
|
500П, Pt500 |
А |
±0,30 |
|
В |
±0,60 | |
|
С |
±1,20 | |
|
1000П, Pt1000 |
АА А |
±0,40 ±0,60 |
|
В |
±1,20 | |
|
С |
±2,40 |
Таблица 3 - Метрологические и основные технические характеристики
|
Наименование характеристики |
Значение |
|
Класс допуска по ГОСТ 6651-2009: | |
|
- ТПТ-1 |
АА, А, В, С |
|
- ТПТ-17-1 |
А, В, С |
|
- ТПТ-17-2 |
В, С |
|
- ТПТ-19 |
АА, А, В, С |
|
- ТПТ-21 |
А, В, С |
|
- ТПТ-25Р |
В, С |
|
Диапазон измерения температуры, °С | |
|
ТПТ-1 с проволочным ЧЭ: | |
|
- класс АА |
от -50 до +250 |
|
- класс А (для ТПТ-1(Н)) |
от -100 до +300 |
|
- класс А (для ТПТ-1(с)) |
от -100 до +450 |
|
- класс В, С (для ТПТ-1 (Н)) |
от -196 до +300 |
|
- класс В, С (для ТПТ-1 (С)) |
от -196 до +500 |
|
ТПТ-1 с пленочным ЧЭ: | |
|
- для класса АА |
от 0 до +150 |
|
- для класса А, В, С |
от -50 до +300 |
|
ТПТ-17-1 |
от -50 до +100 |
|
ТПТ-17-2 |
от -50 до +250 |
|
ТПТ-19 | |
|
для термометров с длиной монтажной части | |
|
35, 45 мм класса АА, А |
от -50 до +130 |
|
остальные |
от -50 до +180 |
|
ТПТ-21 |
от -50 до +250 |
|
ТПТ-25Р |
от -50 до +300 |
|
Условное обозначение НСХ преобразования по ГОСТ 6651-2009 |
50П, 100П, 500П, 1000П |
|
Pt100, Pt500, Pt1000 |
|
Наименование характеристики |
Значение | |
|
Температурный коэффициент а, °С-1: - для НСХ 50П, 100П, 500П, 1000П - для НСХ Pt100, Pt500, Pt1000 |
0,00391 0,00385 | |
|
Номинальное сопротивление при 0 °С (Ro), Ом: - для НСХ 50П, - для НСХ 100П, Pt100 - для НСХ 500П, Pt500 - для НСХ 1000П, Pt1000 |
50 100 500 1000 | |
|
Допуски по температуре по ГОСТ 6651-2009, °С: - для класса допуска АА - для класса допуска А - для класса допуска В - для класса допуска С |
±(0,1 + 0,0017-|t|) ±(0,15 + 0,002-|t|) ±(0,3 + 0,005-|t|) ±(0,6 + 0,01-М), где |t| - абсолютное значение температуры, °С | |
|
Длина монтажной части (в зависимости от модификации), мм |
от 35 до 3150 | |
|
Диаметр, мм |
от 4 до 10 | |
|
Масса (в зависимости от модификации), г |
от 36 до 1330 | |
|
Электрическое сопротивление изоляции при температуре (25±10) °С, МОм, не менее |
100 | |
|
Время термической реакции, с, не более: - ТПТ-1 (в зависимости от модификации) - ТПТ-17 - ТПТ-19, ТПТ-21 - ТПТ-25Р |
от 10 до 30 6 5 30 | |
|
Вид климатического исполнения по ГОСТ 15150-69: - ТПТ-1, ТПТ-17, ТПТ-19-1, ТПТ-21, ТПТ-25Р - ТПТ-19-2, ТПТ-19-3 |
У3, ТВ У3 | |
|
Группа исполнения по ГОСТ Р 52931-2008 |
N3 | |
|
Степень защиты по ГОСТ 14254-2015: - ТПТ-1, ТПТ-19-1 - ТПТ-19-3, ТПТ-25Р - ТПТ-17-1, ТПТ-19-2, ТПТ-21 - ТПТ-17-2 |
IP65, IP68 IP65 IP54 IP50 | |
|
Условное давление (в зависимости от модификации), МПа ТПТ-1, ТПТ-1-3, ТПТ-1-4, ТПТ-25Р ТПТ-1-2, ТПТ-1-5, ТПТ-17 ТПТ-19, ТПТ-21 |
6,3 0,4 0,16 | |
|
Вероятность безотказной работы (Ра1) за 24000 ч, не менее |
0,98 | |
|
Срок службы, лет, не менее |
12,5 | |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и Паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Термометр сопротивления из платины технический |
ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р |
1 шт. |
Модификация и вид исполнения в соответствии с заказом |
|
Паспорт |
ЕМТК.01.0000.00ПС |
1 экз. |
- |
|
Уплотнительная прокладка |
ЕМТК.01.0100.02 |
1 шт. |
При наличии штуцера |
Сведения о методах измерений
приведены в разделе «Порядок работы» ЕМТК.01.0000.00ПС «Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р. Паспорт».
Нормативные документы
ГОСТ 6651-2009 Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
ТУ 4211-010-17113168-2010 «Термометры сопротивления из платины технические ТПТ-1, ТПТ-17, ТПТ-19, ТПТ-21, ТПТ-25Р. Технические условия».
