Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная П1-12/3
| Номер в ГРСИ РФ: | 46380-11 |
|---|---|
| Производитель / заявитель: | ЗАО "НПП "Циклон-Прибор", г.Фрязино |
Для воспроизведения напряженности переменного электрического поля промышленной частоты 50 Гц при поверке и калибровке рабочих СИ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46380-11 |
| Действует | по 01.03.2016 |
| Наименование | Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная |
| Модель | П1-12/3 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b99fe86f-24da-6142-cc43-24353f794a6e |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ Р 51070-97 |
| Класс СИ | 35.10 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИФТРИ |
| Адрес центра | 141570, п/о Менделеево, Солнечногорский р-н, Московская обл. |
| Руководитель центра | Альшин Борис Иванович |
| Телефон | (8*095) 535-24-01, 535-84-36 |
| Факс | 535-73-86 |
| Информация о сертификате | |
| Срок действия сертификата | 01.03.2016 |
| Номер сертификата | 42144 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 776 от 01.03.11 п.04 |
Производитель / Заявитель
ФГУП "НПП "Циклон-Тест", РОССИЯ, г.Фрязино
Россия
141120, Московская обл., Заводской пр., 4. Тел. (49656) 4-18-84, (256) 4-18-84, (495) 795-21-03 Телетайп: 846734 "Рубеж", www.ciklon.ru, E-mail: pr@ciklon.ru
Поверка
| Методика поверки / информация о поверке | ПАЭМ.441466.002 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
46380-11: Описание типа
2011-46380-11.pdf
|
Скачать | 111.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная П1-12/3 (далее - установка) предназначена для воспроизведения напряженности переменного электрического поля промышленной частоты 50 Гц при поверке и калибровке рабочих СИ.
Описание
Принцип действия установки основан на создании электрического поля высокой однородности в пространстве между параллельными пластинами плоского конденсатора (КП). На расположенные соосно пластины КП подается высокое напряжение промышленной частоты. Вектор напряженности воспроизводимого электрического поля параллелен оси КП.
Установка состоит из КП и блока преобразователя высокого напряжения УПУ-22. Также установка комплектуется компаратором электрического поля КЭП-50.
Полеобразующим элементом установки является КП, состоящий из двух плоскопараллельных круглых металлических пластин, жестко скрепленных между собой диэлектрическими стержнями. Для исключения влияния на поле установки внешних электрических полей с внешней стороны пластин конденсатора расположены заземленные экранирующие пластины. Между пластинами КП расположен фиксатор первичных преобразователей поверяемых средств измерений.
Подаваемое от блока УПУ-22 на пластины КП высоковольтное напряжение измеряют встроенным киловольтметром блока. поля, воспроизводимого установкой, определяют известному расстоянию между пластинами КП.
Значение напряженности электрического по измеренному значению напряжения и

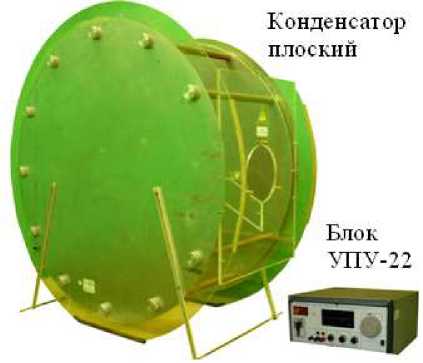

Общий вид средства измерений.

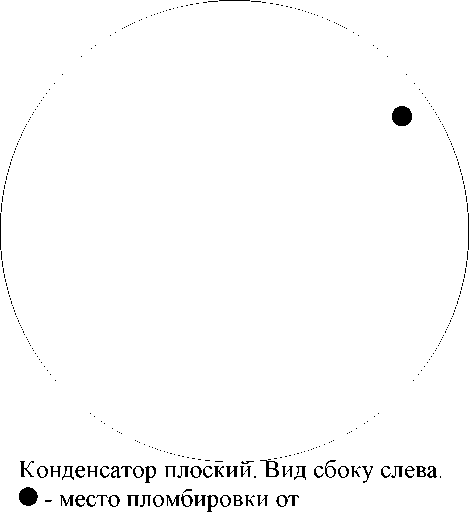

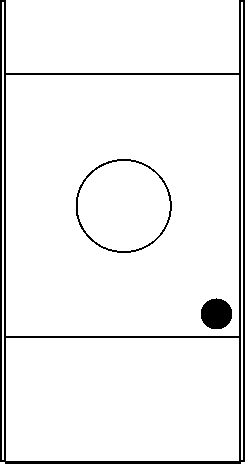

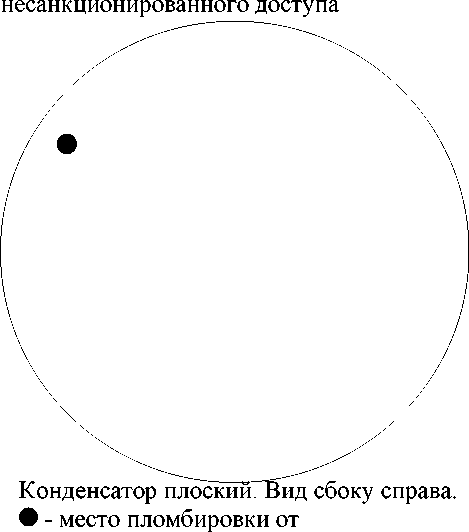

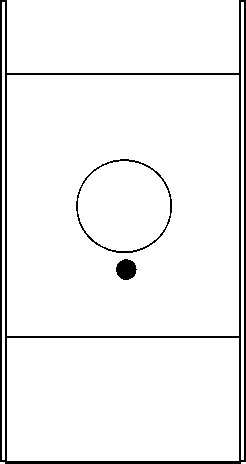

Конденсатор плоский. Передняя панель. Вид спереди. - место для нанесения оттиска клейма
несанкционированного доступа
Конденсатор плоский. Передняя панель. Вид спереди. • - место пломбировки от несанкционированного доступа

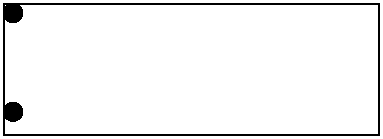

Левая боковая панель блока УПУ-22. Вид сбоку слева. • - места пломбировки от несанкционированного доступа

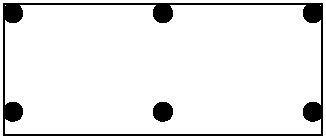

Задняя панель блока УПУ-22. Вид сзади. Ф - места пломбировки от несанкционированного доступа
Технические характеристики
|
Диапазон воспроизводимых значений напряжённости электрического поля, кВ/м |
0,2 - 10 |
|
Частота питающей сети, Гц |
50 ± 0,5 |
|
Пределы допускаемой относительной погрешности воспроизведения напряженности электрического поля, % |
± 5 |
|
Время непрерывной работы, ч |
8 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при 25 °С, %, не более - атмосферное давление, кПа |
10 - 35 80 84 - 106,7 |
|
Напряжение питающей сети, В |
220 ± 4,4 |
|
Потребляемая мощность, В^А, не более |
500 |
|
Срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч, не менее |
5000 |
|
Габаритные размеры пластин конденсатора плоского, мм, не более - диаметр - ширина Габаритные размеры конденсатора плоского, мм, не более Габаритные размеры блока УПУ-22, мм, не более |
1000 500 600x1400x140 460x220x480 |
|
Масса установки, кг, не более |
80 |
Комплектность
|
№ п.п. |
Наименование |
Обозначение |
Кол. |
|
1 |
Конденсатор плоский |
ПАЭМ.673420.001 |
1 |
|
2 |
Преобразователь высокого напряжения УПУ-22 |
ТУ BY 100039847.068-2006 |
1 |
|
3 |
Компаратор электрического поля КЭП-50 |
ПАЭМ.411153.003 |
1 |
|
4 |
Фиксатор |
ПАЭМ.301318.003 |
1 |
|
5 |
Паспорт |
ПАЭМ.441466.002 ПС |
1 |
|
6 |
Методика поверки |
ПАЭМ.441466.002 МП |
1 |
Знак утверждения типа
Знак утверждения типа средства измерений наносится на основание конденсатора плоского методом тампопечати и на титульный лист паспорта ПАЭМ.441466.002 ПС (способ нанесения - офсетный).
Поверка осуществляется по методике поверки «Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная П1-12/3. Методика поверки» ПАЭМ.441466.002 МП.
Средства поверки: Рабочий эталон единицы напряженности электрического поля РЭНЭП-50 (погрешность ± 3 %, диапазон воспроизведения напряженности электрического поля 0,01 - 100 кВ/м).
Сведения о методах измерений
Методы измерений приведены в паспорте ПАЭМ.441466.002 ПС.
Нормативные документы
1. ГОСТ Р 51070-97 «Измерители напряженности электрического и магнитного полей. Общие технические требования и методы испытаний».
2. ГОСТ Р 8.564-96 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0-20 кГц».
Рекомендации к применению
Установка для воспроизведения напряженности электрического поля промышленной частоты поверочная П1-12/3 применяется для поверки и калибровки рабочих средств измерений напряженности электрического поля промышленной частоты.
