Комплекты мер моделей дефектов КММД-21
| Номер в ГРСИ РФ: | 46433-11 |
|---|---|
| Производитель / заявитель: | ООО "Константа", г.С.-Петербург |
Комплекты мер моделей дефектов КММД-21 (далее по тексту - комплекты) предназначены для воспроизведения дефектов типа нарушения сплошности материала (поверхностные трещины) и зазора.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46433-11 |
| Действует | по 11.03.2026 |
| Наименование | Комплекты мер моделей дефектов |
| Модель | КММД-21 |
| Приказы |
№14 от
12.01.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6a4e98d7-217f-c9e7-1796-5837737e7d25 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ-4276-030-52206099-10 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 04.03.2016 |
| Номер сертификата | 42267 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 894 от 04.03.11 п.09 |
Производитель / Заявитель
ООО «КОНСТАНТА», РОССИЯ, 198097, г. Санкт-Петербург, Огородный пер., д. 21, лит. А, помещ. 104
Россия
Пр-т Стачек, д.47 (198095, а/я 89; 197042, наб.реки Ждановки, 43б) тел/факс (812) 252-94-78, 372-29-03, 198097, ул.Маршала Говорова, д.29, литер О Тел./факс 448-50-25, 198255, пр.Ветеранов, д.50, кв.36
Поверка
| Методика поверки / информация о поверке | УАЛТ.151.210.00 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
1221
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1215 (100%) |
| Неуспешных поверок (СИ непригодно) | 6 (0 %) |
| Актуальность информации | 28.01.2026 |
Поверители
Скачать
|
46433-11: Описание типа
2016-46433-11.pdf
Файл устарел
|
Скачать | 426.2 КБ | |
|
46433-11: Методика поверки
2020-mp46433-11.pdf
Файл устарел
|
Скачать | 73.9 КБ | |
|
46433-11: Описание типа
2016-46433-11-1.pdf
|
Скачать | 426.2 КБ | |
|
46433-11: Описание типа
2026-46433-11.pdf
|
Скачать | 322.1 КБ | |
|
46433-11: Методика поверки
2020-mp46433-11-1.pdf
|
Скачать | 73.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплекты мер моделей дефектов КММД-21 (далее по тексту - комплекты) предназначены для воспроизведения дефектов типа нарушения сплошности материала (поверхностные трещины) и зазора.
Описание

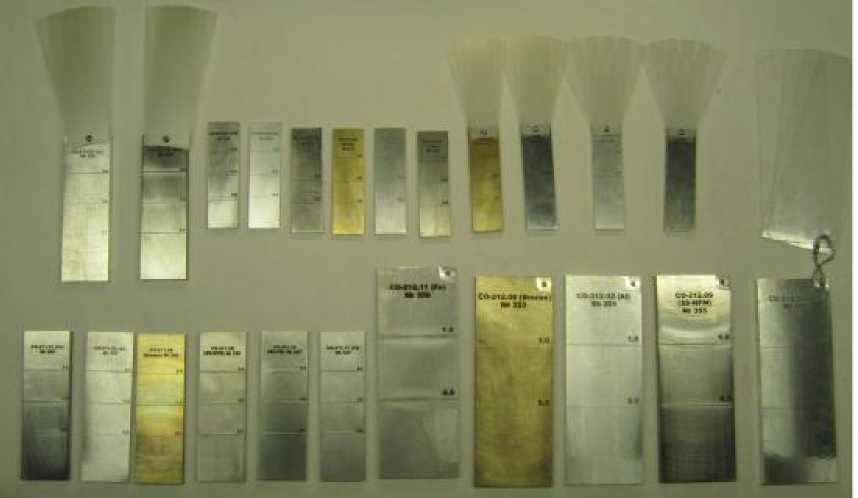

Комплекты состоят из мер с искусственными дефектами СО-21х.уу (z), в состав которых входят образцы толщины неэлектропроводящего покрытия (зазора).
Меры представляют собой металлические бруски с нанесенными на их рабочие поверхности искусственных дефектов, пленки и пластинки, выполненные из диэлектрического материала определенной толщины.
В обозначении СО-21х.уу (z) принято: х - типоразмер образца, yy - материал, из которого изготовлена мера, z - условное обозначение использованного материала (справочная информация):________________________________________________________________________
|
yy |
z |
Описание |
|
01 |
Fe |
сталь 20 |
|
02 |
Al |
алюминиевый сплав Д16Т |
|
03 |
Ti |
титановый сплав ОТ4-1 |
|
04 |
Brass |
латунь ЛМц58-2* |
|
05 |
Al-hc |
алюминиевый сплав АК6* |
|
06 |
Ti-lc |
титановый сплав ВТ8* |
|
07 |
Ti-hc |
титановый сплав ВТ1-0* |
|
08 |
Bronze |
бронза БрМц5* |
|
09 |
SS-NFM |
сталь коррозионно-стойкая, жаростойкая, жаропрочная 12Х18Н10Т* |
|
10 |
SS-FM |
сталь коррозионно-стойкая, жаропрочная 20Х13* |
|
11 |
Fe |
сталь 45 |
|
* П |
о заказу потребителя в качестве материала меры допускается использование других | |
марок материалов данного вида
Технические характеристики
Основные технические характеристики мер с искусственными дефектами приведены в таблице 1, основные технические характеристики образцов неэлектропроводящего покрытия приведены в таблице 2.
аблица 1
|
Наименование параметра |
Значение параметра | |
|
Диапазон глубины искусственных дефектов, мм |
0,1-10 | |
|
Шаг глубины искусственных дефектов, мм |
0,1 | |
|
Допускаемые отклонения от номинальной глубины искусственных дефектов, мм, в диапазоне глубин |
0,1-0,3 мм |
от -0,02 до +0,04 |
|
0,4-0,9 мм |
от -0,05 до +0,07 | |
|
1,0-2.9 мм |
±0,1 | |
|
3,0-4.9 мм |
±0,3 | |
|
5,0-10,0 мм |
±0,5 | |
|
Диапазон ширины искусственных дефектов, мм, в диапазоне глубин, не более |
0,1-0,3 мм |
0,1 |
|
0,4-5,0 мм |
0,3 | |
|
5,1-10,0 мм |
0,5 | |
|
Шероховатость рабочей поверхности, Ra, мкм не более |
2,5 | |
|
Габаритные размеры, мм, не более |
длина |
300 |
|
ширина |
100 | |
|
толщина |
15 | |
|
Пределы допускаемой абсолютной погрешности измерения ширины и глубины искусственных дефектов, мм |
±0,002 | |
|
Масса каждого образца, кг, не более |
2 | |
аблица 2
|
Наименование параметра |
Значение параметра | |
|
Диапазон толщины образцов, мм |
0,1-10 | |
|
Шаг толщины образцов, мм |
0,1 | |
|
Количество образцов, шт., не более |
8 | |
|
Пределы допускаемых отклонения толщины образцов, % |
±10 | |
|
Габаритные размеры, мм, не более |
длина |
300 |
|
ширина |
100 | |
|
толщина |
0,1-10,0 | |
|
Пределы допускаемой абсолютной погрешности измерения толщины образцов, мм |
±0,004 | |
|
Масса каждого образца, кг, не более |
0,4 | |
Знак утверждения типа
наносится на титульный лист паспорта в правом верхнем углу типографским способом, а также на боковую грань меры методом наклеивания.
Комплектность
аблица 3
|
Наименование и условное обозначение |
Кол-во, шт. |
|
Комплект мер моделей дефектов КММД-21 |
Количество и тип мер выбирается заказчиком |
|
Паспорт |
В соответствии с типом и количеством мер |
|
Диэлектрические прокладки |
В соответствии с паспортом на меру |
|
Упаковка |
В соответствии с количеством мер |
|
Методика поверки УАЛТ.151.210.00 МП |
1 шт. |
Сведения о методах измерений
Используется для прямых измерений в соответствии с методикой, изложенной в руководстве по эксплуатации.
Нормативные документы
ГОСТ 1050-88 Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 4784-97 Алюминий и сплавы алюминиевые деформируемые. Марки
ГОСТ 19807-91 Титан и сплавы титановые деформируемые. Марки
ГОСТ 5632-72 Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 493-79 Бронзы безоловянные литейные. Марки
ТУ-4276-030-52206099-10 Комплект мер моделей дефектов КММД-21. Технические условия
