Термогигрометры ИВА-6

Обозначение

Описание модификации, исполнения

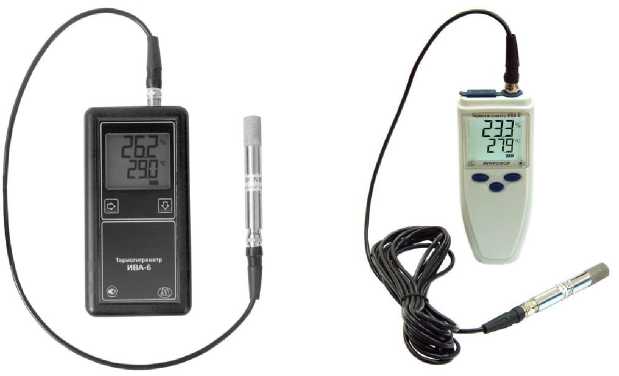

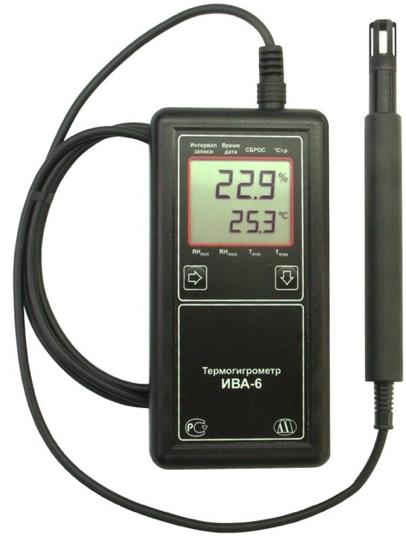

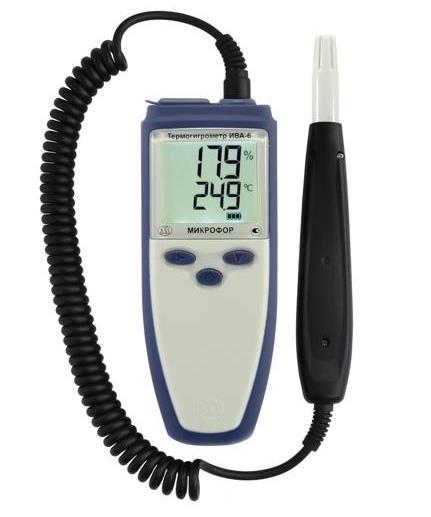

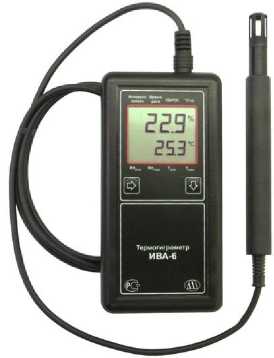

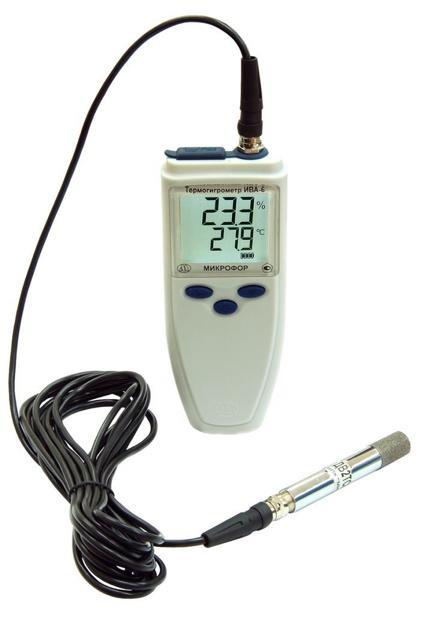

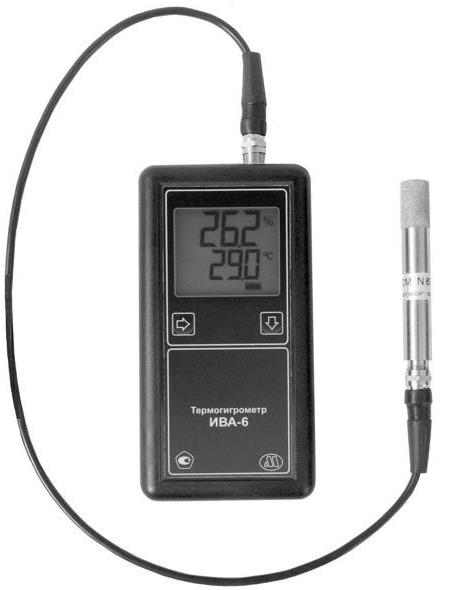

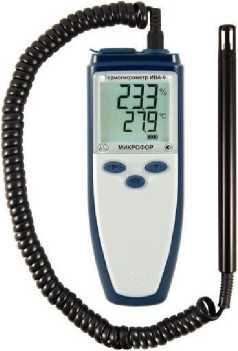

ИВА-6А

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда

ИВА-6А-Д

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с каналом измерения атмосферного давления

ИВА-6А-КП

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с регистрацией измеренных значений на карту памяти

ИВА-6А-КП-Д

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с каналом измерения атмосферного давления, с регистрацией измеренных значений на карту памяти

ИВА-6А-П

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт

ИВА-6А-П-Д

автономный прибор с измерительным преобразователем, установленным в ручке выносного зонда, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт с каналом измерения атмосферного давления

ИВА-6АР

автономный регистрирующий прибор с выносным измерительным преобразователем ДВ2ТСМ

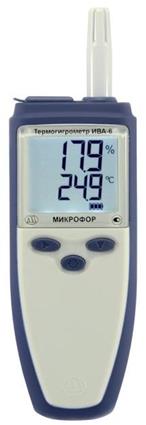

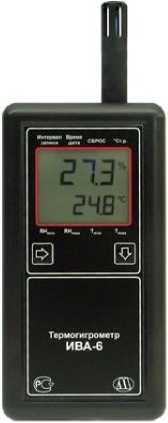

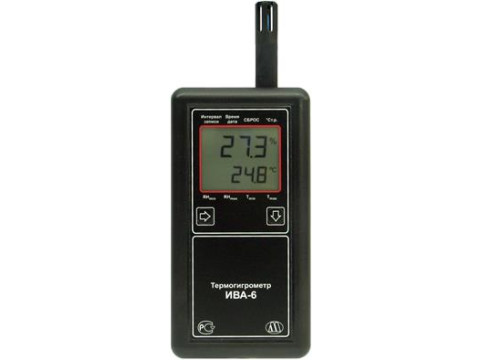

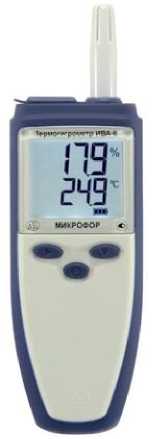

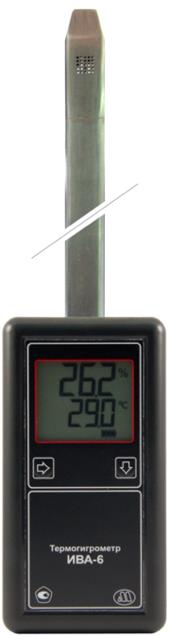

ИВА-6Н

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1

Обозначение

Описание модификации, исполнения

ИВА-6Н-Д

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с каналом измерения атмосферного давления

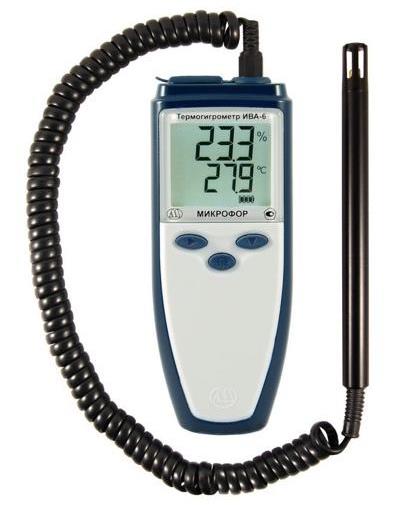

ИВА-6Н-КП

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с регистрацией измеренных значений на карту памяти

ИВА-6Н-КП-Д

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с каналом измерения атмосферного давления, с регистрацией измеренных значений на карту памяти

ИВА-6Н-П

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт

ИВА-6Н-П-Д

автономный прибор с измерительным преобразователем, установленным на блоке индикации или используемым в качестве выносного зонда совместно с удлинительным кабелем КУ-1, с регистрацией измеренных значений во внутреннюю память и считыванием накопленных данных через USB-порт, с каналом измерения атмосферного давления

ИВА-6НШ

автономный прибор со встроенным плоским измерительным преобразователем

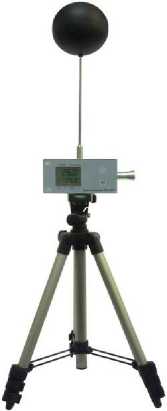

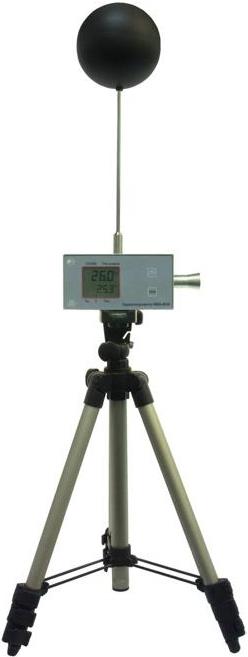

ИВА-6НИ

автономный прибор со встроенным измерительным преобразователем с принудительным обдувом и зондом измерения температуры внутри зачерненного шара, установленным снаружи блока индикации

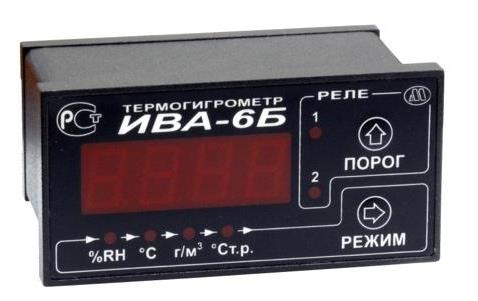

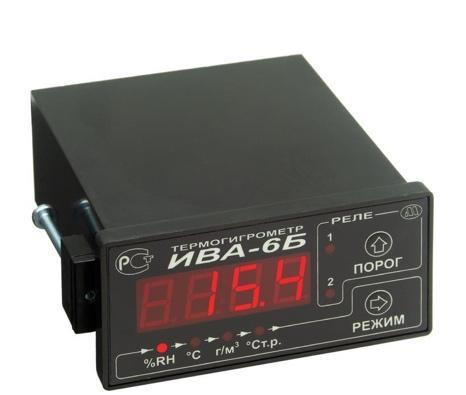

ИВА-6Б

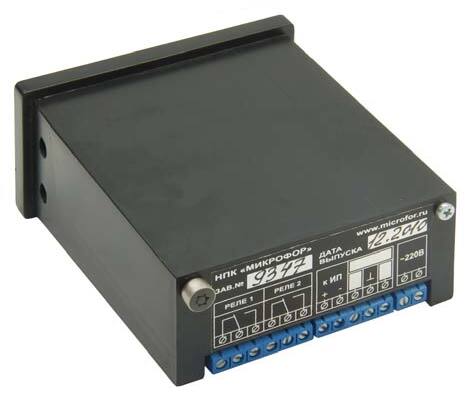

стационарный прибор с щитовым исполнением блока индикации с измерительным преобразователем ДВ2ТСМ

ИВА-6Б-К

стационарный прибор с щитовым исполнением блока индикации с измерительным преобразователем ДВ2ТСМ-5Т-5П-АК

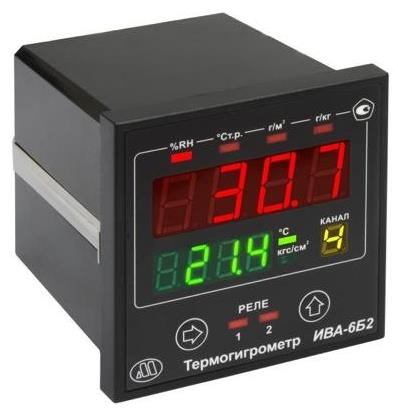

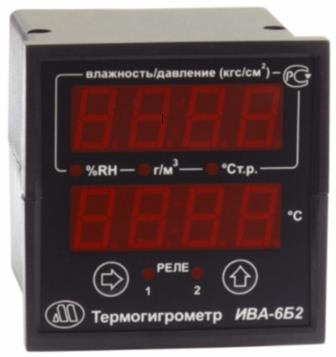

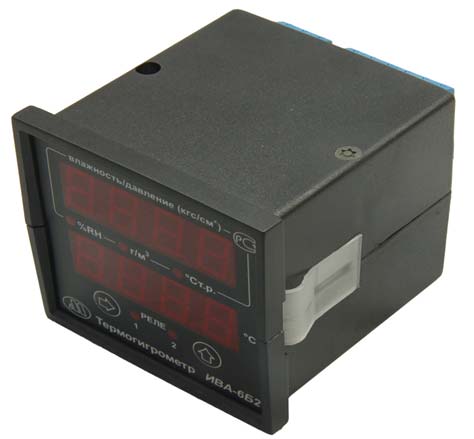

ИВА-6Б2

стационарный многоканальный прибор с щитовым исполнением блока индикации с измерительными преобразователями ДВ2ТСМ

ИВА-6Б2-К

стационарный    многоканальный    прибор    с    измерительными

преобразователями ДВ2ТСМ:

- щитовое исполнение блока индикации - для использования с измерительными преобразователями ДВ2ТСМ-5Т-5П-АК и ДВ2ТСМ-5Т-АК;

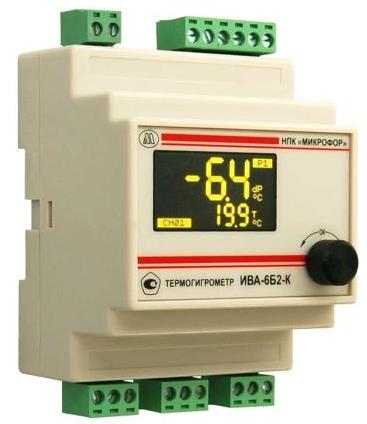

- исполнение блока индикации для монтажа на DIN-рейку

Исполнение

Обозначение основного конструкторского документа

Примечание

А\ххх*

ЦАРЯ.2553.004-00

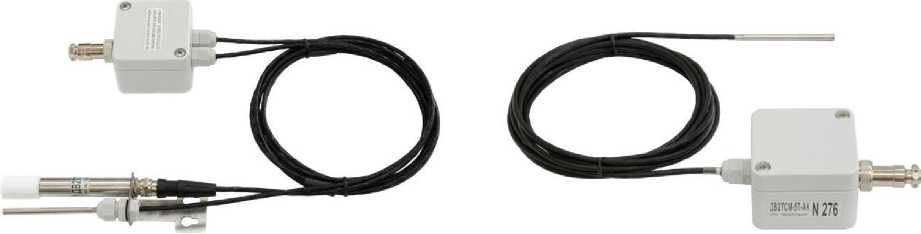

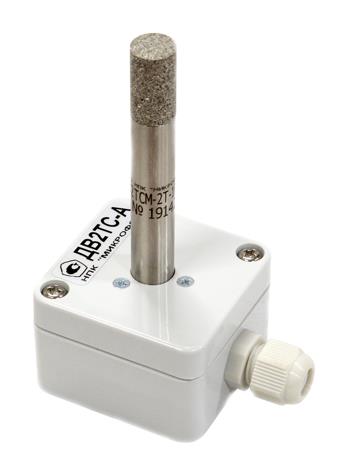

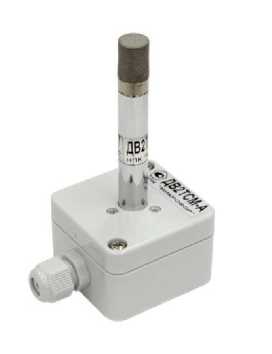

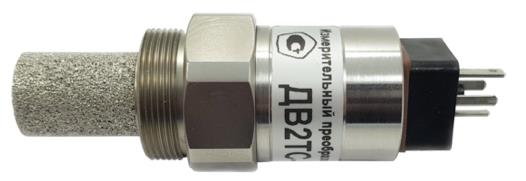

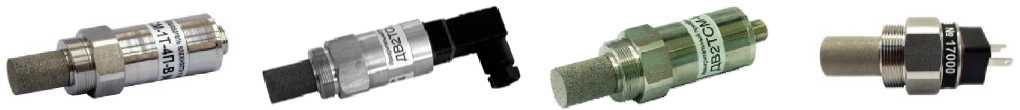

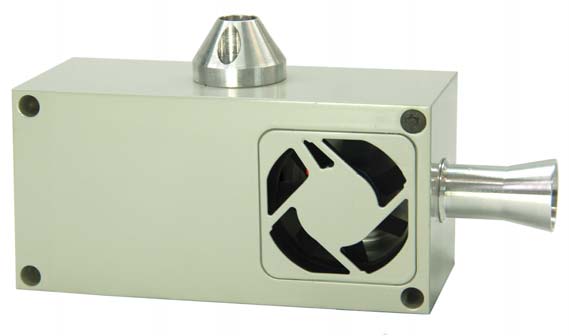

Преобразователи в прямоугольном корпусе с вынесенным цилиндрическим зондом влажности и температуры длиной «ххх» мм

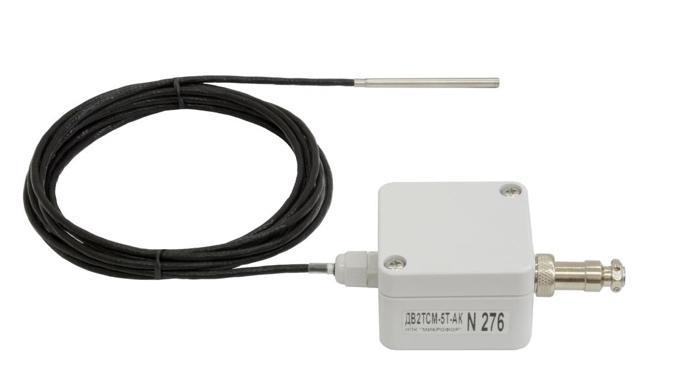

АК

ЦАРЯ.2553.004-01

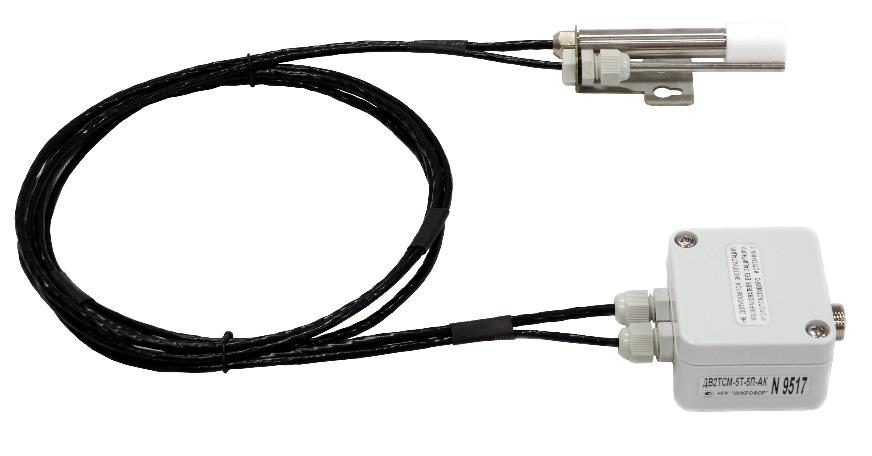

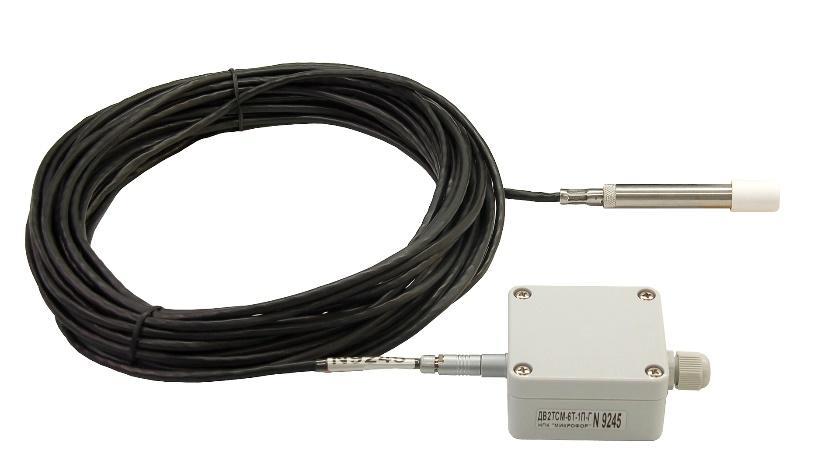

Преобразователи в прямоугольном корпусе с вынесенным на кабеле отдельным зондом температуры

Б\ххх\ууу*

ЦАРЯ.2553.004-02

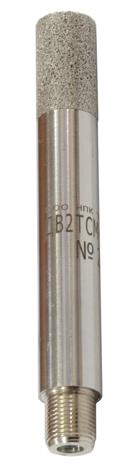

Преобразователи в цилиндрическом корпусе длиной «ххх» мм с разъемом (ххх\000) или кабелем длиной «ууу» см

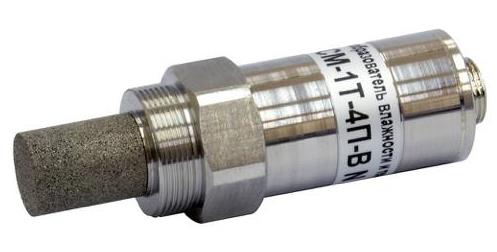

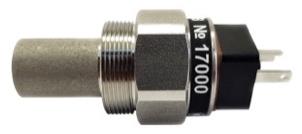

В

ЦАРЯ.2553.004-03

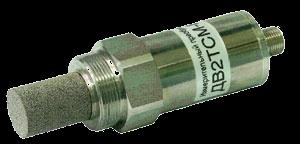

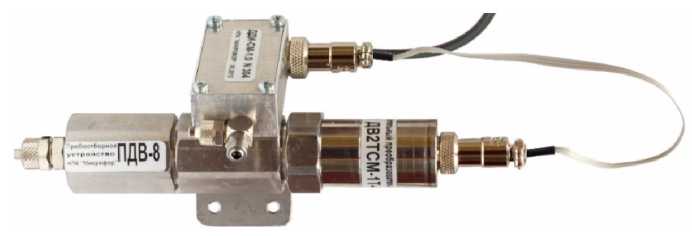

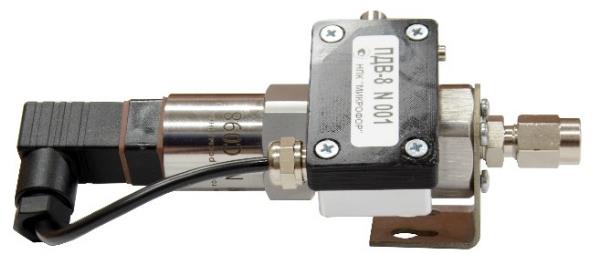

Преобразователи погружного типа для измерений при избыточном давлении до 2,5 МПа

ГМ\ххх*

ЦАРЯ.2553.004-04

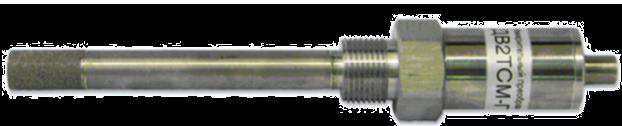

Преобразователи в цилиндрическом корпусе с вынесенным зондом длиной «ххх» мм

Г

ЦАРЯ.2553.004-06

Преобразователи в прямоугольном корпусе с вынесенным на разъемном (исполнение 1) или неразъемном (исполнение 2) кабеле зондом

* - длина выносного зонда преобразователя и/или кабеля указывается только в паспорте на преобразователь.

Таблица 3 - Идентификационные данные п

рограммного обеспечения

Идентификационные данные (признаки)

Значение

Наименование ПО

DataLogger SensNet Server

SensNet Client

Идентификационное наименование ПО

ЦАРЯ.2770.000-1

ЦАРЯ.2770.000-2

ЦАРЯ.2770.000-3

Номер версии (идентификационный

5.54

номер) ПО

2.97

2.97

Цифровой идентификатор ПО

0x07DC4BC30974A9FC4F000E3CCA049E296952 E961AB6ABDB082517ED725033647

0x69215D6B5F7A1AF1DF74D3C11B22F30BAE9 C1848F3AA5F572E19DE2F7F18B6F2

0x122A8B9F5E124C0222130C8F34AAC9546D80 D9EB9ABFA1EFE0DACB63A8B1FF01

Алгоритм вычисления цифрового идентификатора

по ГОСТ Р 34.11-94

Наименование характеристики

Значение

Диапазон измерений относительной влажности, %

от 0 до 98

- для термогигрометров с измерительными преобразователями исполнения 4П:

в режиме защиты от переувлажнения

от 0 до 80

при выключенном режиме защиты от переувлажнения

от 0 до 98

- для термогигрометров с измерительными преобразователями ДВ2ТСМ-5Т-5П-АК

от 0 до 100

Диапазон измерений температуры точки росы/инея*, °С

- для термогигрометров с измерительными преобразователями исполнения 4П:

при температуре анализируемого газа (Тг) 20 °C и ниже

от -60 до Тг

температуре анализируемого газа выше 20 °C

от -60 до +20

* - в диапазоне измерений температуры точки росы/инея от минус 60 °С до 0 °С термогигрометры измеряют точку инея, в диапазоне измерений выше 0 °С - точку росы.

Наименование характеристики

Значение

Диапазон измерений температуры, °С

- для ИВА-6АР, ИВА-6Б, ИВА-6Б2(-К) с преобразователями ДВ2ТСМ

исполнений:

1Т

от 0 до +60 (+50)*

2Т

от -20 до +60

3Т

от -40 до +60

4Т

от 0 до +150

5Т

от -50 до +180 (от -40 до +60)**

6Т

от 0 до +125

- для ИВА-6А, ИВА-6Н с удлинительным кабелем КУ-1

от -20 до +60

- для ИВА-6НИ, ИВА-6НШ, ИВА-6Н без удлинительного кабеля КУ-1 - зонд измерений температуры внутри зачерненного шара

от 0 до +60

термогигрометра ИВА-6НИ

от 0 до +100

* - только для ИВА-6Б, ИВА-6Б2(-К) с измерительными

преобразователями ДВ2ТСМ-1Т-4П-В;

** - только для ИВА-6Б(-К), ИВА-6Б2(-К) с измерительными

преобразователями ДВ2ТСМ-5Т-5П-АК

Диапазон измерений атмосферного давления для ИВА-6А, ИВА-6Н в исполнениях с каналом измерений атмосферного давления, гПа

от 700 до 1100

Диапазон показаний атмосферного давления для ИВА-6А, ИВА-6Н в исполнениях с каналом измерений атмосферного давления, гПа

от 300 до 1100

Пределы допускаемой абсолютной погрешности измерений атмосферного давления в диапазоне от 700 гПа до 1100 гПа для ИВА-6А, ИВА-6Н в исполнениях с каналом измерений атмосферного давления, гПа

±2,5

Пределы допускаемой основной абсолютной погрешности измерений относительной влажности при температуре 23 °С, %

- для ИВА-6А, ИВА-6Н, ИВА-6НИ, ИВА-6НШ

в диапазоне от 0 % до 90 % включ.

±2

в диапазоне от 90 % до 98 %

- для ИВА-6АР, ИВА-6Б(-К), ИВА-6Б2(-К) с преобразователями

ДВ2ТСМ исполнений:

±3

1П:    в диапазоне от 0 %до 90 % включ.

±2

в диапазоне от 90 % до 98 %

±3

2П:    в диапазоне от 0 % до 90 % включ.

±1

в диапазоне от 90 % до 98 %

±2

4П:    в диапазоне от 0 % до 10 % включ.

±1

в диапазоне от 10 % до 50 % включ.

±2

в диапазоне от 50 % до 98 %

±3

5П:    в диапазоне от 0 % до 100 %

±2

Пределы допускаемой абсолютной погрешности измерений температуры точки росы/инея, °С

- для термогигрометров с измерительным преобразователем исполнения 4П:

±2

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности измерений температуры термогигрометров ИВА-6А, ИВА-6Н, ИВА-6НИ, ИВА-6НШ, °С

- в диапазоне от -20 до 0 °С

- в диапазоне от 0 до +60 °С

- в диапазоне от 0 до +100 °С

±0,3* ±0,3 ±0,5**

* - только для ИВА-6Н с удлинительным кабелем КУ-1 и ИВА-6А

* * - только для зонда измерений температуры внутри зачерненного шара ИВА-6НИ

Исполнение преобразователя ДВ2ТСМ

Пределы допускаемой абсолютной погрешности измерений температуры в поддиапазонах, °С

от -50 до -40

от -40 до -20

от -20 до 0

от 0 до +60

от +60 до +125

от +125 до +150

от +60 до +180

1Т

-

±0,3

-

2Т

-

±0,3

-

3Т

-

±1

±0,3

-

4Т

-

±0,3

±0,005T*

-

5Т

±(0,2+0,01|T*|)

±0,2

±(0,3+0,005(T*-60))

6Т

-

±0,3

±0,7

-

Исполнение преобразователя ДВ2ТСМ

Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности при изменении температуры на

1 °С, %

1П

±0,1

2П

±0,1

4П

при относительной влажности от 0 % до 10 %   ±(0,005+0,0045П*)

при относительной влажности от 10 % до 98 %        ±0,1

5П

±(0,002+0,0002П*)

* П - измеренное значение относительной влажности, %

Наименование характеристики

Значение

Постоянная времени

- по относительной влажности, мин, не более

- по температуре, мин, не более

2 (1*)

5 (1*)

*для термогигрометра ИВА-6НИ в режиме измерений относительной влажности

Габаритные размеры (ширинахвысотахглубина), мм, не более ИВА-6Н

ИВА-6А

- блок индикации

- измерительный преобразователь

- длина соединительного кабеля, м, не менее

ИВА-6НИ (без штатива)

ИВА-6НШ

ИВА-6АР (блок индикации)

ИВА-6Б, ИВА-6Б-К

ИВА-6Б2, ИВА-6Б2-К (щитовое исполнение)

ИВА-6Б2-К (исполнение на DIN-рейку)

70x190x25

70x155x25

25x200 1

150x330x50 25x600x70 70x155x25 100x50x105 72x74x85 75x110x60

Масса термогигрометров, кг, не более

ИВА-6А, ИВА-6Н

ИВА-6АР

ИВА-6НИ, ИВА-6НШ, ИВА-6Б, ИВА-6Б2(-К)

0,4

1,0

1,5

Параметры электрического питания:

- напряжение постоянного тока, В

ИВА-6А, ИВА-6Н, ИВА-6АР, ИВА-6НШ

ИВА-6НИ

ИВА-6Б2-К в исполнении на DIN-рейку

- напряжение переменного тока частотой 50 Гц, В

ИВА-6Б(-К), ИВА-6Б2(-К)

- потребляемый ток, мА, не более

ИВА-6А, ИВА-6Н, ИВА-6АР, ИВА-6НШ

ИВА-6НИ

ИВА-6Б(-К), ИВА-6Б2(-К)

ИВА-6Б2-К в исполнении на DIN-рейку

- потребляемая мощность, Вт, не более

ИВА-6А, ИВА-6Н, ИВА-6АР, ИВА-6НШ

ИВА-6НИ

ИВА-6Б, ИВА-6Б2(-К)

ИВА-6Б2-К в исполнении на DIN-рейку

от 2 до 3

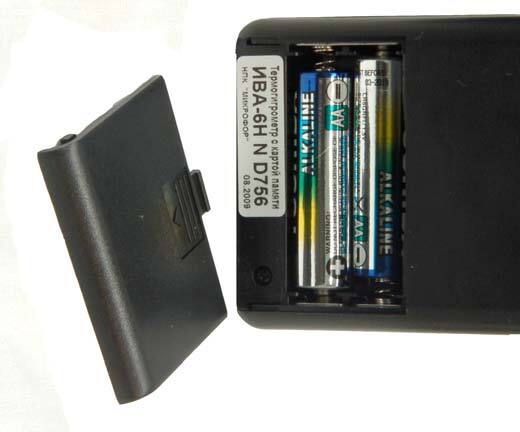

(2 батареи типа АА)

3,7 В

(LiPo аккумулятор) 24 В ±10 %

220±44

5 500

250

--

5

-

Средняя наработка на отказ То в нормальных условиях, ч, не менее

10 000

Средний срок службы Тс, лет, не менее

5

Модификация преобразователя ДВ2ТСМ

Габаритные размеры корпуса преобразователя, мм, не более

Габаритные размеры зонда, мм, не более (диаметр х длина)

Длина кабеля, м

А

(длинахширинах высота) 35х50х52

12х80(мах. 1000)

-

АК

(длинахширинахвысота) 105x65x36

влажности 15х110 температуры 4х60

не более 15

Б

-

12х80 (мах.1000)

-

В

(диаметрхдлина) 30x105

-

ГМ

(диаметрхдлина) 30х105

12х250 (мах.1000)

-

Г

(длинахширинахвысота) 105х65х3б

15х110

не более 15

Параметры, единицы измерения

Блок индикации

Измерительный преобразователь

Термогигрометры ИВА-6АР, ИВА-6Б(-К), ИВА-6Б2(-К)

Температура, °С

от 0 до 50

см. таблицу 4*

Относительная влажность, %

от 0 до 95 при температуре до 35 °С и более низких температурах без конденсации влаги (от 0 до 80 при температуре от 35 °С до 50 °С)

от 0 до 98 (100**)

Атмосферное давление, кПа

от 86 до 106

от 86 до 106***

Термогигрометры ИВА-6А, ИВА-6Н

Температура, °С

от 0 до 50

-20...+60

Относительная влажность, %

от 0 до 98

(от 0 до 80 при температуре от 35 °С до 50 °С)

Атмосферное давление, кПа

от 70 до 110

Термогигрометры ИВА-6НИ, ИВА-6НШ

Температура, °С

0...+60

Относительная влажность, %

от 0 до 98

(от 0 до 80 при температуре от 35 °С до 50 °С)

Атмосферное давление, кПа

от 86 до 106

* для исполнений измерительных преобразователей ДВ2ТСМ 4Т, 6Т диапазон рабочих температур измерительного преобразователя от 0 до +60°С, для 5Т от -40 до +60°С. Диапазон рабочих температур выносного зонда соответствует диапазону измерения, указанному в таблице 3;

* * для термогигрометров с измерительными преобразователями ДВ2ТСМ-5Т-5П-АК;

* ** для погружной части измерительных преобразователей модификации В диапазон рабочих давлений от 0 до 2,5 МПа.

Наименование

Обозначение

Кол-во

Примечание

Термогигрометры ИВА-6А, ИВА-6Н

Термогигрометр ИВА-6А(Н)

ЦАРЯ.2772.001-0х

1 шт.

Карта памяти microSD с ПО DataLogger

1 шт.

(1)

Кабель mini USB - A

1 шт.

(2)

Кабель КУ -1 для подключения измерительного преобразователя к блоку индикации термогигрометра ИВА-6Н

ЦАРЯ.685611.006

1 шт.

(2)

Адаптер КИ-3 для подключения термогигрометров ИВА-6А(Н, АР) по интерфейсу RS-485 к измерительной системе на основе протокола ModBus

ЦАРЯ.685611.008

1 шт.

(2)

Защитный фторопластовый пористый колпачок (фильтр) ЗКФ-1А

1 шт.

(2)

Кронштейн для настенного крепления

1 шт.

(2)

Руководство по эксплуатации

ЦАРЯ.2772.001 РЭ

1 экз.

Упаковка

1 шт.

Термогигрометры ИВА-6Б, ИВА-6Б-К

Блок индикации

ЦАРЯ.2772.002-0х

1 шт.

Измерительный преобразователь ДВ2ТСМ

ЦАРЯ.2553.004-х

1 шт.

Диск с программным обеспечением

1 шт.

(2), (3)

Руководство по эксплуатации

ЦАРЯ.2772.002-0х РЭ

1 экз.

Упаковка

ЦАРЯ.4170.006 СБ

1 шт.

Термогигрометры И

ВА-6Б2, ИВА-6Б2-К

Блок индикации

ЦАРЯ.2772.003-0х

1 шт.

Измерительный преобразователь ДВ2ТСМ

ЦАРЯ.2553.004-х

**

Диск с программным обеспечением

1 шт.

(2), (3)

Руководство по эксплуатации

ЦАРЯ.2772.003-0х РЭ

1 экз.

Упаковка

ЦАРЯ.4170.006 СБ

1 шт.

Термогигрометр ИВА-6АР

Блок индикации

ЦАРЯ.2772.004

1 шт.

Измерительный преобразователь ДВ2ТСМ

ЦАРЯ.2553.004-х

1 шт.

Соединительный кабель

1 шт.

Карта памяти microSD с ПО DataLogger

1 шт.

Кронштейн для настенного крепления

1 шт.

(2)

Адаптер КИ-3 для подключения термогигрометров ИВА-6А(Н, АР) по интерфейсу RS-485 к измерительной системе на основе протокола ModBus

ЦАРЯ.685611.008

1 шт.

(2)

Руководство по эксплуатации

ЦАРЯ.2772.004 РЭ

1 экз.

Упаковка

ЦАРЯ.4170.006 СБ

1 шт.

Термогигрометр ИВА-6НШ

Термогигрометр ИВА-6НШ

ЦАРЯ.2772.005

1 шт.

Руководство по эксплуатации

ЦАРЯ.2772.005 РЭ

1 экз.

Упаковка

ЦАРЯ.4170.007 СБ

1 шт.

Наименование

Обозначение

Кол-во

Примечание

Термогигрометр ИВА-6НИ

Термогигрометр ИВА-6НИ

ЦАРЯ.2772.006

1 шт.

Зачерненный шар с зондом измерения температуры

ЦАРЯ.2550.001

1 шт.

Штатив телескопический

1 шт.

Руководство по эксплуатации

ЦАРЯ.2772.006 РЭ

1 экз.

Упаковка

ЦАРЯ.4170.008 СБ

1 шт.

Термогигрометр с измерительным преобразователем исполнения -В

Кольцо уплотнительное фторопластовое 23x17x2

ЦАРЯ.711141.102

1 шт.

(2)

Пробоотборное устройство ПДВ

ЦАРЯ.2748.00Х

1 шт.

(2)

Приспособления для настройки и поверки термогигрометров ИВА-6

Преобразователь интерфейса ПИ-1С (RS-485 - USB)

ЦАРЯ.468152.001

1 шт.

(2), (3)

Преобразователь интерфейса ПИ-1СМ (LiForLAN -USB)

ЦАРЯ.468152.002

1 шт.

(2), (5)

Кабель КУ-2 для подключения преобразователя к блоку индикации термогигрометра ИВА-6А(Н,НИ) при поверке

ЦАРЯ.685611.007

1 шт.

(2)

Кабель КУ-3 для подключения преобразователя к блоку индикации термогигрометра ИВА-6А(Н, НИ) при поверке по каналу измерения температуры

ЦАРЯ.685611.013

1 шт.

(2)

Кабель КУ-4 для подключения преобразователя ДВ2ТСМ при поверке по каналу измерения температуры

ЦАРЯ.685611.014

1 шт.

(2)

Вставка для термостата ТИП-1.3 с 3 трубками 12 мм

ЦАРЯ.441219.001

1 шт.

(2)

Вставка для термостата ТПП-1.3 с 3 трубками 4 мм

ЦАРЯ.441219.003

1 шт.

(2)

Комплекс для юстировки одноканальный

ЦАРЯ.685611.009-01

1 шт.

(2)

Юстировочный комплекс 8-и канальный для ИВА-6А(Н)

ЦАРЯ.685611.012

1 шт.

(2)

Комплекс для юстировки ДВ2ТСМ

ЦАРЯ.685611.013

1 шт.

(2)

Комплекс 12-ти канальный для поверки по каналу измерения атмосферного давления

ЦАРЯ.685611.112

1 шт.

(2)

Установка для создания и поддержания абсолютного давления

ЦАРЯ.422522.001

1 шт.

(2)

Переходная втулка для установки измерительного преобразователя в образцовый генератор влажного газа «Родник-2» при юстировке и поверке

ЦАРЯ.746612.008

1 шт.

(2)

Переходная втулка для установки измерительного преобразователя в генератор влажного газа «HygroGen» при юстировке и поверке

ЦАРЯ.746612.009

1 шт.

(2)

(1) - поставляется с термогигрометрами соответствующего исполнения;

(2) - поставляется по запросу Потребителя;

(3) - поставляется с термогигрометрами с цифровым выходом.
