Комплексы измерительные магистрально-модульные MIC-M

Номер в ГРСИ РФ: 46517-21
Производитель / заявитель: ООО "НПП "Мера", г.Мытищи
Скачать
46517-21: Описание типа СИ Скачать 1016.7 КБ
46517-21: Методика поверки Скачать 2.3 MБ
Нет данных о поставщике
Комплексы измерительные магистрально-модульные MIC-M поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Комплексы измерительные магистрально-модульные М1С-М (далее по тексту -комплексы) предназначены для измерений сигналов от датчиков температуры, тензометр ических и пьезоэлектрических датчиков напряжения и силы постоянного тока, сопротивления постоянного тока, частоты периодического сигнала.

Информация по Госреестру

Основные данные
Номер по Госреестру 46517-21
Наименование Комплексы измерительные магистрально-модульные
Модель MIC-M
Страна-производитель РОССИЯ
Срок свидетельства (Или заводской номер) 15.09.2026
Производитель / Заявитель

Общество с ограниченной ответственностью "НПП "МЕРА" (ООО "НПП "МЕРА"), Московская область г. Мытищи

РОССИЯ

Поверка

Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 369
Найдено поверителей 14
Успешных поверок (СИ пригодно) 369 (100%)
Неуспешных поверок (СИ непригодно) 0 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

46517-21: Описание типа СИ Скачать 1016.7 КБ
46517-21: Методика поверки Скачать 2.3 MБ

Описание типа

Назначение

Комплексы измерительные магистрально-модульные MIC-М (далее по тексту -комплексы) предназначены для измерений сигналов от датчиков температуры, тензометрических и пьезоэлектрических датчиков напряжения и силы постоянного тока, сопротивления постоянного тока, частоты периодического сигнала.

Описание

Принцип действия комплексов основан на преобразовании аналоговых электрических сигналов, поступающих с первичных измерительных преобразователей (ПИП), в цифровой код и дальнейшей их программной обработке с целью получения значений измеряемых величин и представления их на мониторах оператора в виде таблиц и графиков.

Конструктивно комплексы представляют собой блочную - модульную конструкцию с установленными функциональными модулями, которые объединяются по общей шине. Работой модулей управляет встроенный контроллер, обеспечивающий также обмен информацией с управляющей ПЭВМ посредством сети Ethernet. Конструкция комплексов позволяет создавать на их основе различные измерительно-управляющие системы: - системы распределенного сбора данных;

- централизованные крейтовые системы;

- комбинированные системы.

Комплексы имеют исполнения с переменным или постоянным составом функциональных модулей, при этом имеют одинаковую структурную схему. Варианты комплектования комплексов и состав модулей определяется исходя из поставленной измерительной задачи.

К данному типу комплексов измерительных магистрально-модульных MIC-М относятся следующие исполнения комплексов:

- MIC-140/х с фиксированным количеством каналов измерений температуры термопарами с

НСХ по ГОСТ Р 8.585-2001 (х - число каналов, х=16, 24, 48, 96);

- MIC-183, MIC-184 - с фиксированным количеством каналов измерения сигналов

тензометрических датчиков;

- MIC-251 М, MIC-252 М, MIC-253 М, MIC-254 М, MIC-255 М, MIC-256 М, MIC-350 M - с

фиксированным составом модулей измерения динамических сигналов MR-202;

- MIC-221, MIC-222, MIC-223, MIC-224, MIC-225, MIC-226, MIC-228, MIC-236, MIC-246, MIC-

320 - с переменным составом модулей типа MR, предназначенных для измерений напряжения постоянного и переменного тока, сопротивления постоянного тока, силы тока, частоты периодического сигнала, относительного напряжения, относительного сопротивления;

- MIC-325, MIC-521 PXI, MIC-522 PXI, MIC-523 PXI - с переменным составом модулей типа

MX PXI, предназначенных для измерений напряжения постоянного и переменного тока, сопротивления постоянного тока, силы тока, частоты периодического сигнала, относительного напряжения, относительного сопротивления;

- MIC-355 M, MIC-551 PXI, MIC-552 PXI, MIC-553 PXI - с переменным составом модулей типа

MX PXI, предназначенных для измерений динамических сигналов;

- MIC-710 - с переменным составом измерительных модулей типа МВ (от 1 до 5),

предназначенных для измерений напряжения постоянного тока и сопротивления постоянного тока;

- MIC-1100 - с переменным составом измерительных модулей типа МН (от 1 до 16),

предназначенных для измерений относительного напряжения мостовых тензометрических датчиков.

Нанесение знака поверки на корпус комплексов не предусмотрено. Заводской (серийный) номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится методом лазерной гравировки или непосредственно на тыльную либо верхнюю сторону корпуса, или на бирку из самоклеющегося пластика, закреплённую на тех же местах корпуса. Заводской (серийный) номер имеет цифровое или буквенно-цифровое обозначение.

Общий вид комплексов приведен на рисунках 1 - 12.

Рисунок 1 - Общий вид комплексов

MIC-140

Рисунок 2 - Общий вид комплексов

MIC-183

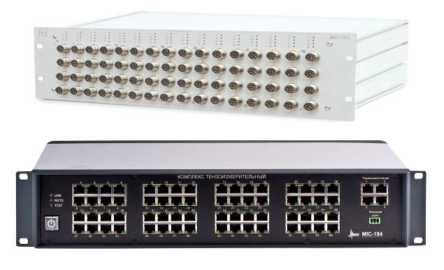

Рисунок 3 - Общий вид комплексов

MIC-184

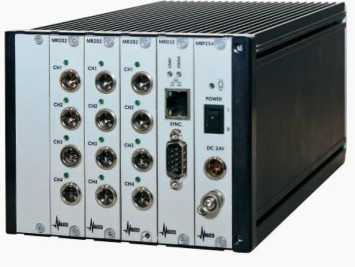

Рисунок 4 - Общий вид комплексов MIC-251 М, MIC-252 М, MIC-253 М, MIC-254 М, MIC-255 М, MIC-256 М

Рисунок 5 - Общий вид комплексов

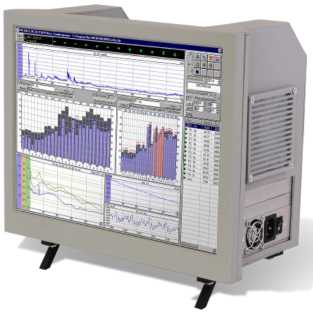

MIC-350 М

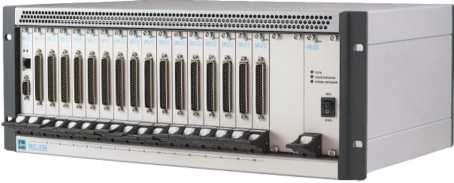

Рисунок 6 - Общий вид комплексов MIC-221, MIC-222, MIC-223, MIC-224, MIC-225, MIC-226

Рисунок 7 - Общий вид комплексов

MIC-228

Рисунок 8 - Общий вид комплексов MIC-236, MIC-246, MIC-320

Рисунок 9 - Общий вид комплексов

MIC-325, MIC-355 М

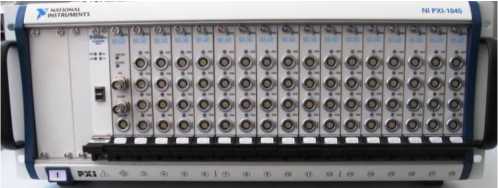

Рисунок 10 - Общий вид комплексов MIC-551 PXI, MIC-552 PXI, MIC-553 PXI, MIC-521PXI, MIC-522PXI, MIC-523PXI

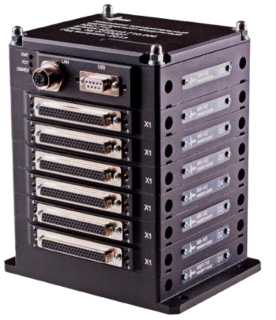

Рисунок 11 - Общий вид

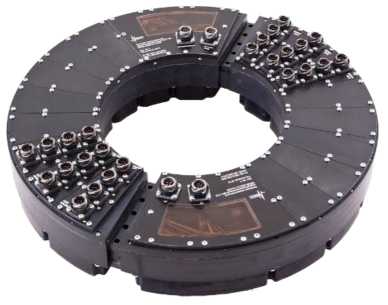

Рисунок 12 - Общий вид комплексов

комплексов MIC-710

MIC-1100

Пломбирование комплексов от несанкционированного доступа производится путем приклеивания разрушающихся наклеек на съемные крышки корпусов комплексов.

Программное обеспечение

Программное обеспечение включает общее программное обеспечение и специальное программное обеспечение.

В состав общего программного обеспечения входит операционная система MS Windows ХР/Vista.

В состав специального программного обеспечения входят:

- «MR-300» - программа для проведения измерений динамических сигналов;

- «Recorder» - программа для проведения измерений медленноменяющихся сигналов.

В программах управления комплексами MIC-М метрологически значимой частью специального ПО «MR-300» и «Recorder» является метрологический модуль, характеристики которого приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

MERA Recorder (scales.dll)

Номер версии (идентификационный номер) ПО

1.0.0.8

Цифровой идентификатор ПО

24CBC163

Технические характеристики

Метрологические характеристики комплексов приведены в таблицах 2 -5.

Таблица 2 - Метрологические характеристики в режиме измерений

Измеряемые величины

Тип модуля

Диапазоны измерений

Количество каналов

Пределы допускаемой приведенной погрешности1

основной

дополнительной2

1

2

3

4

5

6

Напряжение постоянного тока

MR-114

±10 в

±5 В ±2,5 В ±1,25 В ±0,625 В ±0,1 В ±0,05 В

16/32

±0,025 %*

±0,025 %

±0,025 В ±0,02 В

16/32

±0,05 %*

±0,025 %

PXI MX-132

±10 В ±5 В

±2,5 В ±1,25 В ±0,625 В

±0,1 В ±0,05 В

32/64

±0,025 %*

±0,025 %

±0,025 В ±0,02 В

32/64

±0,05 %*

±0,025 %

МВ-132

±10 В

32

±0,05 %*

±0,025 %

МВ-232

±50 мВ

±100 мВ

±250 мВ

±500 мВ

32

±0,2 %*

±0,1 %

Сила постоянного тока с Rbx.=5 Ом

MR-114C1 MR-114+

МЕ-003С1

от 0 до 5 мА от 0 до 20 мА

16

±0,05 %*

±0,025 %

Сила постоянного тока с Rbx.=500 Ом

MR-114C2

MR-114+

МЕ-003С2

от 0 до 5 мА от 0 до 20 мА

16

Напряжение постоянного тока

MR-227K1

от -10 до +75 мВ

8/16

±0,08 %**

±0,1 %

MR-227K2

от -4 до +30 мВ

8/16

MR-227K3

от -5 до +15 мВ

8/16

MR-227U1

от 0 до 10 В от -2 до +8 В

8/16

MR-227U2

от 0 до 100 В от -20 до +80 В

8/16

MR-227U3

от 0 до 300 В от -60 до +240 В

8/16

1

2

3

4

5

6

ТЭДС термопар с компенсацией температуры "холодного спая"

MR-227K11+

МЕ-005

от -10 до +75 мВ

15

±0,08 %**

±0,1 %

MR-227K21+

МЕ-005

от -4 до +30 мВ

15

MR-227K31+

МЕ-005

от -5 до +15 мВ

15

Электрическое сопротивление постоянного тока

MR-227R1

от 0,1 до 50 Ом

8

±0,08 %**

±0,1 %

MR-227R2

от 0,1 до 100 Ом

8

MR-227R3

от 0,1 до 200 Ом

8

MR-227R4

от 75 до 125 Ом

8

MR-227R5

от 75 до 200 Ом

8

MR-227R6

от 0,1 до 20 Ом

8

MR-227S1

от 0,1 до 10000 Ом

8

МВ-232

от 0,1 до 20 Ом от 0,1 до 41 Ом от 0,1 до 102 Ом от 0,1 до 204 Ом

32

±0,2 %*

±0,1 %

Относительное сопротивление потенциометрических датчиков

MR-227Up

от 0 до 100 %

8

±0,08 %**

±0,1 %

Сила постоянного тока

MR-227C1

от 0 до 5 мА

8/16

MR-227C2

от 0 до 20 мА

8/16

Напряжение постоянного тока

MR-237U

от -10 до +100 мВ от 0 до 10 В от 0 до 100 В от 0 до 300 В

8

±0,08 %**

±0,1 %

Сопротивление постоянного тока

MR-237R

от 0,1 до 50 Ом от 0,1 до 100 Ом от 0,1 до 200 Ом от 75 до 125 Ом от 75 до 200 Ом

8

Сила постоянного тока

MR-237C

от 0 до 5 мА от 0 до 20 мА

8

Напряжение датчиков вибраций, пульсаций давления, акустических сигналов

MR-202

постоянного и переменного тока в диапазоне частот до 48 кГц****: ±10 В

4/8

±0,10 %***

±0,2 %

PXI MX-224

PXI MX-225

PXI MX-240

постоянного и переменного тока в диапазоне частот до 100 кГц: ±10 В

1

2

3

4

5

6

Напряжение датчиков вибраций, пульсаций давления, акустических сигналов

PXI MX-228

постоянного и переменного тока в диапазоне частот до 100 кГц: ±10 В

8

±0,30 %***

±0,2 %

Напряжение постоянного и переменного тока

PXI MX-340

постоянного тока

±10,00 В

4

±0,10 %

±0,2 %

переменного тока в диапазоне частот до 100 кГц: 10,00 В

±0,10%***

Напряжение тензодатчиков

PXI MX-340

постоянного тока

±10,00 В

±0,10%

±0,2 %

±0,100 В

±0,15 %

±0,050 В

±0,020 В

±0,010 В

±0,005 В

переменного тока в диапазоне частот до 100 кГц

10,00 В

±0,10 %***

0,100 В

0,050 В

±0,15 %***

0,020 В

±0,40 %***

0,010 В

±0,50 %***

0,005 В

±1,00 %***

Электрический заряд пьезоэлектрических датчиков

PXI MX-240

±10 пКл

±100 пКл

±1000 пКл

±10000 пКл

±100000 пКл

4

±1 %***

±0,2 %

Относительное напряжение тензодатчиков

MR-212

от 0 до 2 мВ/В ±2 мВ/В от 0 до 4 мВ/В ±4 мВ/В от 0 до 8 мВ/В ±8 мВ/В от 0 до 16 мВ/В ±16 мВ/В от 0 до 32 мВ/В ±32 мВ/В

4

±0,05 %

±0,05 %

МН-302

2/4

1

2

3

4

5

6

Напряжение тензорезисторов (четвертьмост)

MIC-183

±6,25 мВ ±12,5 мВ

±25 мВ ±50 мВ

±100 мВ

64

±0,30 %

±0,1 %

Относительное напряжение тензодатчиков (мост, полумост)

MIC-184

±0,78 мВ/В ±1,56 мВ/В ±3,12 мВ/В ±6,25 мВ/В ±12,5 мВ/В

±25 мВ/В ±50 мВ/В ±100 мВ/В ±200 мВ/В

64

±0,10 %

±0,05 %

1

±0,10 %

±0,05 %

Частота периодического сигнала

MR-452

PXI МХ-416

от 0,01 до 50000 Гц

8/16

±0,01 % (отн. погр.)

±0,001 %

Частота периодического сигнала с нормализаторами сигнала

MR-452

PXI МХ-416 c МЕ-401

от 0,01 до 5000 Гц

8/16

±0,01 % (отн. погр.)

±0,001 %

MR-452

PXI МХ-416 c МЕ-402

от 0,01 до 100000 Гц

ТЭДС термопар, соответствующая температуре

MIC-140

от +600 до +1760 °C (R, S)

от +600 до +1800 °C

(В)

16/24/

48/96

±1,0 °C

±0,2 °C

от -200 до +1200 °C (J)

±0,5 °C

от -160 до +380 °C (T)

±0,5 °C

от -200 до +1000 °C

(E)

±0,5 °C

от -200 до +1372 °C (K)

±0,5 °C

от -200 до +100 °C (М)

±0,5 °C

от -200 до +1300 °C (N)

±1,0 °C

от 0 до 2500 °C (A1) от 0 до 1800 °C

(A2, А3)

±2,0 °C

-200 до +800 °C (L)

±0,5 °C

Пределы допускаемой абсолютной погрешности измерений температуры холодного спая ±0,2 °C

Окончание таблицы 2

1

2

3

4

5

6

Примечания:

1 - Пределы допускаемой приведенной погрешности нормируются к диапазону измерений.

2 - Дополнительная погрешность вызвана изменением температуры окружающей среды в

пределах рабочих условий эксплуатации.

* - при частоте опроса 100 Гц

* * - при частоте опроса 10 Гц

* ** - погрешность измерений напряжения переменного тока на частоте 1000 Гц

* ***- частотный диапазон модуля MR-202 до 48000 Гц при условии одного модуля в составе

комплекса и до 25000 Гц при количестве модулей в составе комплекса от 2 до 16 шт.

Таблица 3 - Метрологические характеристики в режиме воспроизведения напряжения и силы постоянного тока для питания тензодатчиков

Тип модуля

Диапазоны воспроизведения

Количество каналов

Пределы допускаемой абсолютной погрешности воспроизведения

основной1

дополнительной2

PXI MX-340

от 1,0 до 18,0 В ((Ян > ивоспр./0,02), Ом)

4

±(0,001^ивоспр.+1 мВ)

±1 мВ/10 °C

от 1,0 до17,0 мА ((Ян < 17/1воспр.-900), Ом)

±(0,002-1вОСПр+8 мкА)

±15 мкА/10 °C

Примечания:

1 С учетом:

- нестабильности выходного напряжения при изменении тока нагрузки в режиме воспроиз -ведения напряжения питания тензодатчиков;

- нестабильности выходного тока при изменении напряжения на нагрузке на ±1,0 % в режиме воспроизведения силы тока питания тензодатчиков

2 При изменении температуры окружающей среды в пределах рабочих условий эксплуатации на каждые 10 °C

- Ueocnp. - воспроизводимое напряжение, В;

- I воспр. - воспроизводимый ток, А;

- Rh - сопротивление нагрузки, Ом.

Таблица 4 - Неравномерность АЧХ каналов измерений напряжения датчиков вибраций, пульсаций давления, акустических сигналов

Тип модуля

Диапазон частот, Гц

Неравномерность АЧХ, дБ

PXI МХ-224

PXI МХ-225

PXI MX-240

от 0 до 40000 включ.

±0,015

PXI МХ-224

PXI МХ-225

PXI MX-240

св.40000 до 100000

±0,150

PXI МХ-228

от 0 до 20000 включ.

±0,030

св.20000 до 100000

±0,100

MR-202

от 0 до 20000 включ.

±0,015

MR-202

св.20000 до 48000

±0,150

Таблица 5 - Неравномерность АЧХ каналов измерений напряжения переменного тока

Тип модуля

Диапазон измерений, В

Диапазон частот, Гц

Неравномерность АЧХ, дБ

PXI MX-340

10

от 10 до 40000 включ. св. 40000 до 100000

±0,015

±0,150

Таблица 6  - Неравномерность АЧХ каналов измерений электрического заряда

пьезоэлектрических датчиков, напряжения тензодатчиков

Тип модуля

Диапазон измерений

Диапазон частот, Гц

Неравномерность АЧХ, дБ

PXI МХ-240

100 пКл

1000 пКл

10000 пКл

100000 пКл

от 10 до 70000

±0,150

10 пКл

от 10 до 10000

PXI MX-340

10 В

от 10 до 40000 включ. св.40000 до 100000

±0,015

±0,150

0,1 В 0,05 В 0,02 В 0,01 В 0,005 В

от 10 до 30000 включ.

±0,150

св. 30000 до 50000 включ.

±0,500

св. 50000 до 100000

±3,000

Таблица 7 - Основные технические характеристики

Наименование характеристики

Значение

Нормальные условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа

- напряжение переменного тока, В

- частота переменного тока, Гц

- напряжение постоянного тока для MIC-710, В

от +15 до +25 от 30 до 80 от 84 до 106,7 220±22 50+1 27

Рабочие условия эксплуатации:

- температура окружающей среды для всех MIC-M, кроме MIC-140, MIC-710, MIC-1100, °С

- температура окружающей среды для MIC-140, MIC-710, MIC-1100, °С

- относительная влажность воздуха, %

- атмосферное давление, кПа

- напряжение переменного тока, В

- частота переменного тока, Гц

- напряжение постоянного тока для MIC-710, В

от +5 до +40

от -30 до +50 от 30 до 80 от 84 до 106,7 220±22

50+1 от 19 до 35

Масса комплекса (в зависимости от исполнения), кг

от 1 до 11

Время прогрева комплексов, мин, не более

40

Среднее время восстановления работоспособного состояния комплекса (при наличии ЗИП), мин, не более

20

Время наработки на отказ, ч, не менее

10000

Средний срок службы комплекса, лет

7

Знак утверждения типа

наносится на лицевую панель комплекса методом офсетной печати, на эксплуатационную документацию - типографским способом.

Комплектность

Таблица 8 - Комплектность средства измерений

Наименование

Обозначение

Количество

Примечание

Комплекс измерительный магистрально-модульный с комплектом измерительных модулей и модулей ввода-вывода дискретных сигналов

MIC-М

1 шт.

Исполнение в соответствии с заказом

Блок синхронизации

МЕ-020, МЕ-020В

-

По требованию заказчика

Блок питания

МЕ-909, МЕ-910, МЕ-009

-

Источник тока

МЕ-910

-

Нормализатор сигналов

МЕ-401, МЕ-402, МЕ-408

-

Модуль коммутации

МЕ-001, МЕ-002, МЕ-003, ME-003C1, ME-003C2, МЕ-005, МЕ-007

-

Кабель соединительный

(ME-005)-(MR227K11/K21/K31)

в соответствии с заказом

По согласованию с заказчиком

(ME-003 C1/C2)-(MR- 114)

(ME-401)-(MR-452)

(mE-402)-(mR-452)

(ME-401)-(PXI MX-416)

(mE-402)-(pXI MX-416)

Программное обеспечение

Recorder

1 шт.

-

MR-300

-

По требованию заказчика

Руководство по эксплуатации

БЛИЖ.422212.001.001 РЭ

1 экз.

-

Паспорт

БЛИЖ.422212.001.001 ПС

1 зкз.

-

Примечание - Количество модулей, устанавливаемых в комплекс, в зависимости от его исполнения:

- MIC-221, MIC-251 М

1 шт.;

- MIC-222, MIC-252 М

2 шт.;

- MIC-223, MIC-253 М

до 3 шт.;

- MIC-224, MIC-254 М, MIC 521 PXI, MIC-551 PXI

до 4 шт.;

- MIC-225, MIC-255 М, MIC-320, MIC-325, MIC-350 М, MIC-355 М

до 6 шт.;

- MIC-522 PXI, MIC-552 PXI

до 7 шт.;

- MIC-246

до 14 шт.;

- MIC-226, MIC-236, MIC-256 М

до 16 шт.;

- MIC-523 PXI, MIC-553 PXI

до 17 шт.;

- MIC-228

до 6 шт.

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

Приказ Росстандарта от 30.12.2019 № 3457 об утверждении Государственной

поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы

Приказ Росстандарта от 30.12.2019 № 3456 об утверждении государственной

поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока

Приказ Росстандарта от 01.10.2018 N 2091 об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А

Приказ Росстандарта от 29.05.2018 № 1053 об утверждении государственной

поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц

Приказ Росстандарта от 31.07.2018 №1621 об утверждении государственной

поверочной схемы для средств измерений времени и частоты

ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования

ТУ 4222-002-23527974-2010 (БЛИЖ.422212.001.001 ТУ) Комплексы измерительные магистрально-модульные MIC-М. Технические условия

Смотрите также

Default ALL-Pribors Device Photo
46629-22
ИЧС5-14 Измерители частоты промышленной сети
Общество с ограниченной ответственностью "ПОИСК" (ООО "ПОИСК"), г. Ульяновск
Измерители частоты промышленной сети ИЧС5-14, предназначены для измерения частоты в электрических сетях с номинальной частотой 50 Гц (60 Гц). Измерители частоты промышленной сети ИЧС5-14 предназначены для применения в ИИС и диспетчерских пунктах.
46656-22
МИР РЧ-02 Радиочасы
Общество с ограниченной ответственностью "Научно-производственное объединение "МИР" (ООО "НПО "МИР"), г. Омск
Радиочасы МИР РЧ-02 (далее - радиочасы) предназначены для формирования и выдачи эталонных сигналов времени, передачи информации о текущем значении времени и календарной дате по цифровым интерфейсам в соответствии с протоколом NMEA 0183, а также для и...
47731-20
С1-176 Осциллографы
Открытое акционерное общество "МНИПИ" (ОАО "МНИПИ"), Республика Беларусь
Осциллографы С1-176 (далее осциллографы) предназначены для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 50 МГц, а также для наблюдения вольт-...
49042-22
ЗТК Системы забойные инклинометрические
Общество с ограниченной ответственностью "ТехГеоБур" (ООО "ТехГеоБур"), г. Самара
Системы забойные инклинометрические ЗТК (далее - системы) предназначены для измерений зенитного и азимутального углов скважины при бурении, а также угла установки отклонителя (визирный угол) с передачей данных из скважины на поверхность с использован...
49073-22
HJ Весы неавтоматического действия
Shinko Denshi Co., Ltd., Япония
Весы неавтоматического действия HJ (далее — весы) предназначены для измерений
