Термопреобразователи сопротивления Ephy Mess EM
| Номер в ГРСИ РФ: | 46520-11 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Фирма "EPHY-MESS GmbH", Германия |
Для измерения температуры деталей электрических машин во взрывоопасных зонах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46520-11 |
| Действует | по 14.03.2016 |
| Наименование | Термопреобразователи сопротивления |
| Модель | Ephy Mess EM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9f0c69e5-2287-1197-3b2e-b31828dbb0ac |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 14.03.2016 |
| Номер сертификата | 42287 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1062 от 14.03.11 п.12 |
Производитель / Заявитель
Фирма "EPHY-MESS GmbH", ГЕРМАНИЯ
Германия
Johannes - Gutenberg Str. 2-6 65719 Hofheim - Wallau Deutschland тел. +49 6122 9228 0 факс+49 6122 15 248, Berta-Cramer-Ring 1, D-65205 Wiesbaden Тел./факс: (+49) 6122 9228-0 /6122 9228-89 www.ephv-mess.de, E-mail: info@ephy-mess.de
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.461-09 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 777 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
46520-11: Описание типа
2011-46520-11.pdf
|
Скачать | 117.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Термопреобразователи сопротивления Ephy Mess ЕМ, предназначены для измерения температуры деталей электрических машин во взрывоопасных зонах.
Описание
Принцип действия термопреобразователей сопротивления основан на свойстве платины изменять электрическое сопротивление с изменением температуры.

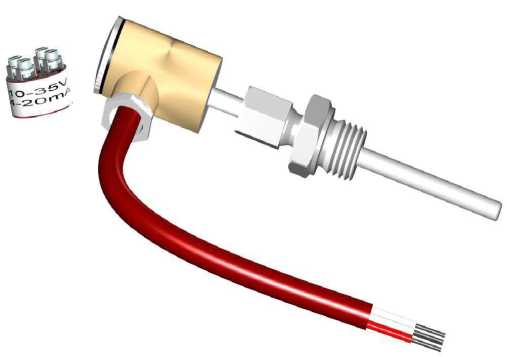

Основной частью термопреобразователя сопротивления является чувствительный элемент из платиновой проволоки, помещенный в защитную оболочку из нержавеющей стали.
Термопреобразователи сопротивления имеют один или два чувствительных элемента, расположенных в одной защитной оболочке. Арматура содержит головку, в которой расположены клеммы для подключения подводящих проводов.
Термопреобразователи сопротивления Ephy Mess ЕМ имеют два исполнения ЕМ 24 и ЕМ 38, различающиеся размером головки арматуры .
Технические характеристики
Основные метрологические и технические характеристики термопреобразователей сопротивления приведены в таблице 1:
Таблица 1.
|
Наименование характеристики |
Ephy Mess ЕМ 24/ 38 |
|
1 |
2 |
|
Диапазон измерений температуры, °С |
от минус 40 до 200 |
|
Условное обозначение номинальной статической характеристики (НСХ)* |
PtlOOB |
|
Номинальное сопротивление термометров при 0 °С, Ом |
100 |
|
Класс допуска |
В (в соответствии с ГОСТ 6651 - 2009) |
|
Предел допускаемой абсолютной погрешности, °С |
±(0,3+0,005 t) |
|
Допускаемое отклонение сопротивления при 0 ° С (AR0) от номинального значения, не более, % |
±0,1 |
|
Температурный коэффициент сопротивления, Ом/°С |
0,00385 |
|
1 |
2 |
|
Показатель тепловой инерции, с, не более |
10 |
|
Схема соединения внутренних проводников |
2-х ,3-х , 4-х проводная* |
|
Измерительный ток, мА |
от 0,2 до 2 |
|
Степень защиты от воды и пыли |
IP67 |
|
Габаритные размеры, мм** | |
|
Диаметр монтажной части, мм |
(5-12) ± 0,3 |
|
Длина монтажной части, мм, не менее |
50 |
|
Диаметр х длина головки арматуры ЕМ 24, мм, не более |
(24±0,2) х (29±0,2) |
|
Диаметр х длина головки арматуры ЕМ 38, мм, не более |
(38±0,2) х (33±0,2) |
|
Масса (без кабеля), кг, не более |
0,12 / 0,15 |
|
Длина кабеля, мм, не менее |
5000 |
|
Маркировка взрывозащиты |
II 2 G Ex ia II C T3-T6 |
|
Материал защитной арматуры |
нержавеющая сталь |
|
У словия эксплуатации - температура окружающего воздуха, ° С - относительная влажность, % |
от минус 50 до 100 до 95 без конденсации влаги |
|
Условия транспортирования и хранения - температура окружающего воздуха, ° С - относительная влажность, % |
от минус 50 до 90 до 95 без конденсации влаги |
|
Срок службы, лет |
30 |
Примечания: * по требованию заказчика может быть изготовлен произвольный номинал чувствительного элемента, также использование одного или двух чувствительных элементов в одном корпусе;
** в зависимости от заказа
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографическим способом и на прибор в виде наклейки.
Комплектность
1. Термопреобразователь сопротивления - 1 шт.
2. Руководство по эксплуатации -1 экз. на партию.
Поверка
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Сведения о методах измерений
Методы измерения изложены в руководстве по эксплуатации «Термопреобразователи сопротивления Ephy Mess ЕМ».
Нормативные документы
1. ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 6651 - 2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
3. Техническая документация фирмы «Ephy Mess GmbH», Германия.
Рекомендации к применению
Контроль требований промышленной безопасности к эксплуатации опасных производственных объектов.
