Калибраторы фазы Н6-2

Назначение

Калибратор фазы Н6-2 (далее - калибраторы) предназначен для воспроизведения калиброванных фазовых сдвигов между двумя синхронными гармоническими сигналами.

Описание

Калибратор фазы Н6-2 представляет собой закрытый корпус с органами управления и цифровым табло на лицевой панели, где так же расположены выводы воспроизводимых сигналов (см. рис. 1). На задней панели расположены разъемы для питания калибратора и для подключения его к персональному компьютеру. На боковых стенках под декоративными уголками расположены две пломбы для пломбирования калибратора (см. рис. 2).

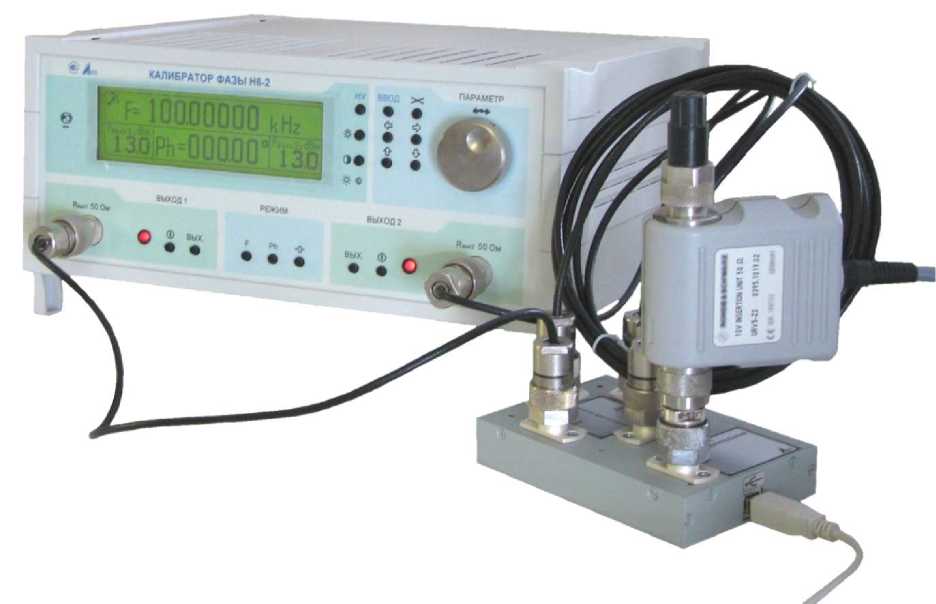

Рисунок 1 - Калибратор фазы Н6-2 с мостом измерительным МЕРА. 411625.006

Вид сбоку

Рисунок 2 - схема пломбировки калибратора фазы Н6-2

Работа калибратора основана на принципе прямого цифрового синтеза частоты (Direct Digital Synthesis, DDS), при котором отсчеты синтезируемого сигнала вычисляются цифровыми методами, после чего передаются на цифро-аналоговый преобразователь (ЦАП), где и происходит их преобразование в аналоговую форму. Частота, амплитуда и фаза сигнала в любой момент времени точно известны и подконтрольны.

Погрешности параметров зависят от алгоритма, реализованного в калибраторе Н6-2, и обеспечиваются его схемотехническими решениями. Калибратор не имеет узлов, требующих при изготовлении регулировки, что обеспечивает стабильность метрологических параметров прибора в процессе эксплуатации.

Технические характеристики

• Рабочий диапазон частот, не менее                                 1 Гц - 100 МГц

• Пределы допускаемой погрешности установки частоты,              ± 3^10-fQ

где f - выходная частота калибратора

• Нестабильность частоты                                             5-10-7-Го

где fo - выходная частота калибратора

• Диапазон воспроизводимых углов фазового сдвига, град             от 0 до 360

• Дискретность изменения угла фазового сдвига, град, не хуже         0,01

• Пределы допускаемой основной погрешности воспроизведения углов фазового сдвига между выходными сигналами при выходной мощности 13 дБм в заданном диапазоне частот при нормальных

условиях, град:

1 Гц - 100 кГц

100 кГц - 1 МГц

1 МГц - 10 МГц

10 МГц - 100 МГц

• Пределы допускаемой дополнительной погрешности воспроизведения углов фазового сдвига между выходными сигналами при фиксированном ослаблении их уровней относительно максимального уровня в пределах ±0,03А градусов, где- А значение разности установленных ослаблений выходных уровней относительно максимального в децибелах.

• Максимальное значение уровня выходного сигнала при работе на согласованную нагрузку 50 Ом, дБм +13 (20 мВт)

Примечание - Время непрерывной работы не включает в себя время установления рабочего режима генератора.

• Параметры питания от сети переменного тока:

Таблица 1

Примечания

1 На граничной частоте нормой является меньшее значение напряжения ИРП.

2 В полосе частот от 0,15 до 0,5 МГц допустимые значения напряжения вычисляют как: Uc= 66 - 19,1 lg f / 0,15 (для квазипиковых значений) и Uc= 56 - 19,1 lg f / 0,15 (для средних значений), где f - частота измерений в мегагерцах

Напряженность поля индустриальных радиопомех, создаваемых прибором, не более значений, приведенных в таблице 2.

Таблица 2

• По устойчивости к климатическим и механическим воздействиям калибратор соответствует группе 3 ГОСТ 22261-94

• Калибратор обеспечивает следующие параметры надежности, долговечности и ремонто-

пригодности:

- среднее время восстановления работоспособного состояния, не более 3 часов;

- вероятность отсутствия скрытых отказов прибора за 24 месяцев при среднем коэффи-

циенте использования 0,17, не менее

0,95

3,5 кг

10 кг

Масса калибратора, не более

Масса прибора в потребительской таре, не более

Сведения о программном обеспечении (ПО):

Знак утверждения типа

Знак утверждения типа наносится методом металлографии на лицевую панель калибратора и типографским методом на титульные листы эксплуатационной документации.

Комплектность

Комплектность калибратора приведена в таблице 4

Таблица 4

Примечание -(*) Изделия поставляются по специальному (отдельному) заказу.

Поверка осуществляется по методике поверки, изложенной в разделе 11 МЕРА.411154.001.РЭ «Калибратор фазы Н6-2. Руководство по эксплуатации».

Основные средства поверки:

- частотомер электронно-счетный Ч3-63/1, диапазон измерений от 0,1 Гц до 1500,0 МГц, погрешность ПГ ± 5*10-7 Гц;

- милливольтметр URV55, диапазон частот: от 9 кГц до 3 ГГц. Измерение напряжения переменного тока в диапазоне от 200 мкВ до 10 В и уровня мощности в диапазоне от -60 дБм до +33 дБм. Разрешающая способность по умолчанию: 0,01 дБм на лог. шкале, 3 разряда на лин. шкале. Инструментальная погрешность: ±0,02 дБ (лог. шкала) или ±0,5 % (лин. шкала).

Сведения о методах измерений

Раздел 7.3 документа МЕРА.411154.001.РЭ. «Калибратор фазы Н6-2. Руководство по эксплуатации».

Нормативные документы

ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия

ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерения времени и частоты

МЕРА.411154.001.ТУ. Калибратор фазы Н6-2. Технические условия
