Комплексы аппаратно-программные анализа изображений NEXSYS ImageExpert
| Номер в ГРСИ РФ: | 46532-11 |
|---|---|
| Производитель / заявитель: | ООО "Новые экспертные системы", г.Москва |
Для измерений геометрических размеров объектов, визуального наблюдения структуры исследуемого материала, сохранения изображений наблюдаемой структуры в электронном и печатном виде (с помощью программного обеспечения NEXSYS ImageExpert). Могут использоваться в области металлографии, материаловедения, гранулометрии, биологии, криминалистике и в других областях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46532-11 |
| Действует | по 25.12.2025 |
| Наименование | Комплексы аппаратно-программные анализа изображений |
| Модель | NEXSYS ImageExpert |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ec8cc35c-5848-192e-6e53-d011ce3f1493 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4258-001-14240601-2010 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | 17.03.2016 |
| Номер сертификата | 42307 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1156 от 17.03.11 п.18 |
Производитель / Заявитель
ООО "Новые экспертные системы", РОССИЯ, г.Москва
Россия
105122, Щёлковское шоссе, д.9, Тел./Факс (495) 936-49-71, www.nexsys.ru, E-mail: nexsys@nexsys.ru
Поверка
| Методика поверки / информация о поверке | 4258-001-14240601-2010 МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 231 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
46532-11: Описание типа
2016-46532-11-1.pdf
|
Скачать | 195.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплексы аппаратно-программные анализа изображений NEXSYS ImageExpert (далее по тексту - комплексы NEXSYS ImageExpert) предназначены для измерений геометрических размеров объектов, визуального наблюдения структуры исследуемого материала, сохранения изображений наблюдаемой структуры в электронном и печатном виде (с помощью программного обеспечения NEXSYS ImageExpert).
Комплексы NEXSYS ImageExpert могут использоваться в области металлографии, материаловедения, гранулометрии, биологии, криминалистике и в других областях.
Описание
Принцип действия комплексов NEXSYS ImageExpert основан на получении изображений структуры поверхности объекта в заданном масштабе при помощи оптического прибора, их фиксации цифровой видеокамерой и последующем анализе изображений в персональной электронно-вычислительной машине (ПЭВМ) с помощью программного обеспечения NEXSYS ImageExpert. Комплексы NEXSYS ImageExpert комплектуются ПЭВМ.
Комплексы NEXSYS ImageExpert позволяют отображать на экране персонального компьютера изображение объекта контроля в реальном времени, сохранять изображение, отображать сохранённые изображения, производить измерения геометрические размеров объектов в физических единицах длины.

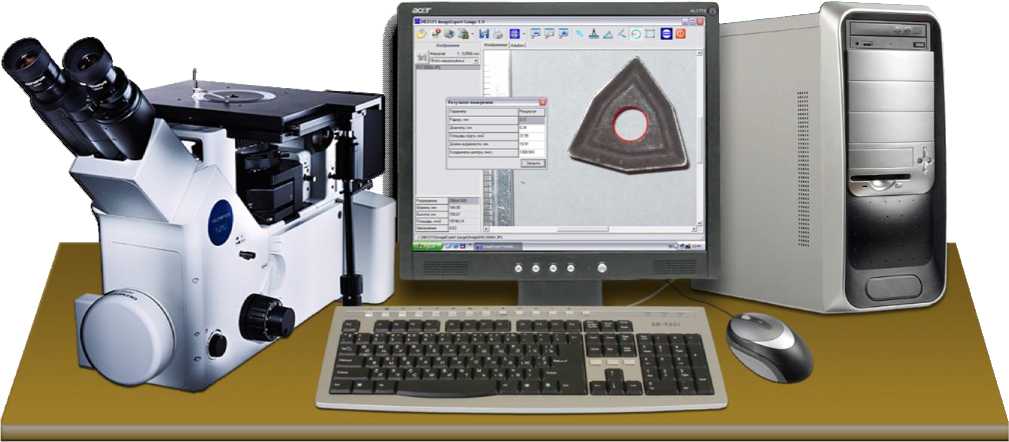

Рисунок 1 - Общий вид комплексов NEXSYS ImageExpert
Пломбирование комплексов аппаратно-программных анализа изображений NEXSYS ImageExpert не предусмотрено.
Программное обеспечение
Технические характеристики программного обеспечения (ПО) зависят от входящего в состав комплекса оборудования. С ростом увеличения оптического прибора уменьшается верхняя граница диапазона измерений. С ростом разрешения видеокамеры (при неизменном размере её фотосенсора) уменьшается нижняя граница диапазона измерений.
Программное обеспечение позволяет:
- визуально наблюдать структуру исследуемого материала;
- сохранять изображения наблюдаемой структуры в электронном и печатном виде;
- загружать сохранённые ранее изображения наблюдаемой структуры;
- выполнять измерения геометрических размеров объектов с погрешностью, указанной в таблице 2.
Идентификационные признаки ПО комплексов NEXSYS ImageExpert соответствуют данным, приведенным в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
NEXSYS ImageExpert |
|
Номер версии (идентификационный номер) ПО |
1.0.0 для метрологически значимого файла Metrol.dll |
|
Цифровой идентификатор ПО |
a19e8ca6ebd28e479c43 d697e20d01d8 |
|
Другие идентификационные данные (если имеются) |
MD5, по файлу Metrol.dll |
Защита ПО комплексов NEXSYS ImageExpert соответствует уровню «средний» согласно Р 50.2.077-2014. Для доступа ко всем функциям программного обеспечения NEXSYS ImageExpert используется персональный USB-ключ. При отсутствии USB-ключа программное обеспечение NEXSYS ImageExpert функционирует в демонстрационном режиме.
Технические характеристики
Пределы абсолютной погрешности измерения линейных размеров в зависимости от увеличения объектива оптического прибора и разрешения видеокамеры приведены в таблице 2. Основные технические характеристики приведены в таблице 3.
Таблица 2 - Метрологические характеристики
в микрометрах
|
Увеличение объектива, крат |
Видеокамера 1,3 Mpx ± 10 % |
Видеокамера 2,0 Mpx ± 10 % |
Видеокамера 3,0 Mpx ± 10 % |
Видеокамера 5,0 Mpx ± 10 % |
Видеокамера 10,0 Mpx ± 10 % |
|
х0.65 |
±62,50 |
±50,00 |
±39,08 |
±31,26 |
±20,84 |
|
х0.8 |
±52,08 |
±41,67 |
±32,56 |
±26,04 |
±17,38 |
|
х1.0 |
±40,63 |
±32,50 |
±25,39 |
±20,32 |
±13,54 |
|
х1.25 |
±35,17 |
±28,13 |
±21,98 |
±17,60 |
±11,72 |
|
х1.6 |
±29,17 |
±23,33 |
±18,25 |
±14,58 |
±9,73 |
|
х2.0 |
±22,67 |
±18,13 |
±14,16 |
±11,33 |
±7,56 |
|
х2.5 |
±19,55 |
±15,63 |
±12,23 |
±9,78 |
±6,53 |
|
х5 |
±10,28 |
±8,24 |
±6,43 |
±5,14 |
±3,44 |
|
х10 |
±5,33 |
±4,27 |
±3,33 |
±2,67 |
±1,79 |
|
х20 |
±2,75 |
±2,20 |
±1,73 |
±1,38 |
±0,91 |
|
х50 |
±1,13 |
±0,91 |
±0,71 |
±0,57 |
±0,40 |
|
х100 |
±0,58 |
±0,47 |
±0,38 |
±0,44 |
±0,35 |
|
х150 |
±0,45 |
±0,39 |
±0,36 |
±0,33 |
±0,30 |
Таблица 3 - Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Диапазон увеличений объективов, крат |
от 0,65 до 150 |
|
Полный диапазон измерения линейных размеров, мкм |
от 0,08 до 25000 |
|
Рабочий диапазон температур, °С |
от +10 до +35 |
|
Рабочий диапазон относительной влажности воздуха, % |
60±20 |
|
Габаритные размеры комплекса, мм, не более: - длина; - ширина; - высота. |
3000 2000 1000 |
|
Масса, кг, не более |
300 |
|
Питание комплекса (со стационарной ПЭВМ): |
220±15В, 50Гц |
|
Потребляемая мощность, Вт, не более |
2000 |
|
Срок службы комплекса, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации в левом верхнем углу типографским способом и на корпус оптического прибора методом наклеивания этикетки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Количество |
|
Оптический прибор с окуляром и/или видеовыходом |
1 шт. |
|
Видеоадаптер для подсоединения видеокамеры |
1 шт. |
|
Цифровая видеокамера |
1 шт. |
|
Персональный компьютер |
1 шт. |
|
Персональный USB-ключ |
1 шт. |
|
Калибровочная мера длины |
1 шт. |
|
Программное обеспечение анализа изображений NEXSYS ImageExpert |
1 шт. |
|
Упаковка |
1 шт. |
|
Методика поверки 4258-001-14240601-2010 МП |
1 экз. |
|
Руководство по эксплуатации РЭ 4258-001-14240601-2010 |
1 экз. |
|
Паспорт |
1 экз. |
Поверка
осуществляется по документу 4258-001-14240601-2010 МП «Комплексы аппаратнопрограммные анализа изображений NEXSYS ImageExpert. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 07 декабря 2010 года.
Основные средства поверки:
1 Объект-микрометр ОМ (Госреестр №28962-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на оптический прибор комплекса NEXSYS ImageExpert.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Комплексы аппаратно-программные анализа изображений NEXSYS ImageExpert.
Технические условия. ТУ 4258-001-14240601-2010.
