Нивелиры с компенсатором CONDTROL 20X, CONDTROL 24X, CONDTROL 32X
| Номер в ГРСИ РФ: | 46542-11 |
|---|---|
| Категория: | Нивелиры |
| Производитель / заявитель: | Фирма "Changzhou Huada Kejie Opto-Electro Instrument Co., Ltd.", Китай |
Для измерения превышений методом геометрическогонивелирования по вертикальным рейкам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46542-11 |
| Действует | по 17.03.2016 |
| Наименование | Нивелиры с компенсатором |
| Модель | CONDTROL 20X, CONDTROL 24X, CONDTROL 32X |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | bba01b1d-e116-51be-e91a-4e212f318391 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Класс СИ | 27.02 |
| Год регистрации | 2011 |
| Страна-производитель | Китай |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | 17.03.2016 |
| Номер сертификата | 42318 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1156 от 17.03.11 п.26 |
Производитель / Заявитель
Фирма "Changzhou Huada Kejie Opto-Electro Instrument Co., Ltd.", КИТАЙ
Китай
Поверка
| Методика поверки / информация о поверке | МП РТ 1512-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
5451
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5325 (98%) |
| Неуспешных поверок (СИ непригодно) | 126 (2 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
46542-11: Описание типа
2011-46542-11.pdf
|
Скачать | 267.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Нивелиры с компенсатором CONDTROL 20X, CONDTROL 24X и CONDTROL 32X (далее - нивелиры) предназначены для измерения превышений методом геометрического нивелирования по вертикальным рейкам.
Описание
Принцип действия нивелира основан на автоматической установке визирной оси в горизонтальное положение с помощью маятникового оптико-механического компенсатора с магнитным демпфером.
Измерение превышений состоит в суммировании разностей отсчетов (проекция визирной оси на нивелирную рейку) по нивелирным рейкам, установленных на каждых двух последовательных точках, расположенных по некоторой линии и образующей нивелирный ход.
Основными частями нивелира являются зрительная труба с компенсатором, несъемная подставка (трегер) с тремя подъемными винтами и вертикальная осевая система. Приведение нивелира в рабочее положение осуществляется по круглому установочному уровню. Наведение в горизонтальной плоскости на нивелирную рейку осуществляется с помощью бесконечного наводящего винта без зажимного устройства. Нивелир имеет горизонтальный лимб для угловых измерений и дальномерные нити для измерения расстояний. Взятие отсчета по рейке выполняется визуально. При работе используются рейки нивелирные РН-3, РН-10 ГОСТ 10528-90.
Выпускаемые нивелиры CONDTROL 20X, CONDTROL 24X и CONDTROL 32X отличаются внутренним строением объектива зрительной трубы.
По заявленным параметрам нивелиры соответствуют требованиям ГОСТ 1052890, предъявляемым к группе технических нивелиров.

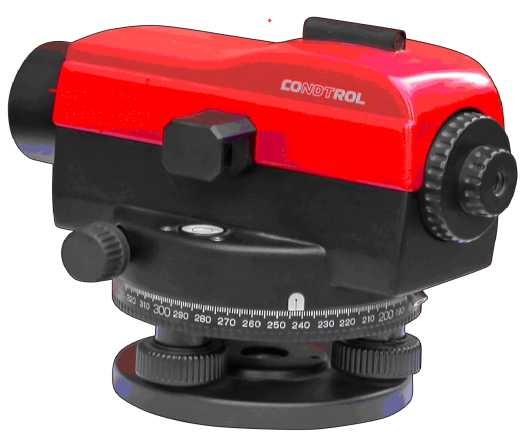

Общий вид нивелира
Технические характеристики
Метрологические и технические характеристики нивелиров приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
CONDTROL | ||
|
20X |
24X |
32X | |
|
Увеличение зрительной трубы, крат, не менее: |
20 |
24 |
32 |
|
Диаметр входного зрачка зрительной трубы, мм, не менее: |
30 | ||
|
Наименьшее расстояние визирования, м, не более: |
0,6 | ||
|
Угловое поле зрения зрительной трубы, не менее: |
1°20‘ | ||
|
Цена деления круглого установочного уровня, ‘/2 мм: |
8±1,2 | ||
|
Диапазон работы компенсатора, ‘, не менее: |
±15 | ||
|
Допускаемое СКО установки линии визирования, ", не более: |
0,5 | ||
|
Допускаемая систематическая погрешность компенсатора на 1' наклона нивелира, ", не более: |
±0,5 | ||
|
Время затухания колебаний компенсатора, с, не более: |
2,0 | ||
|
Коэффициент нитяного дальномера |
100±1 | ||
|
Значение постоянного слагаемого нитяного дальномера, м: |
0±0,1 | ||
|
Значение угла между визирной осью и горизонтальной линией (угол i), ", не более: |
10 | ||
|
Изменение угла i при изменении температуры на 1 °С, ", не более: |
0,8 | ||
|
Диапазон измерений горизонтальных углов, °: |
0 - 360 | ||
|
Цена деления горизонтального лимба, °: |
1 | ||
|
Допускаемое СКО измерения горизонтальных углов, не более, °: |
0,1 | ||
|
Допускаемое СКО измерения превышения на 1 км двойного хода, мм, не более: • при длине визирного луча 25 м • при длине визирного луча 100 м |
2,5 5,0 |
2,0 5,0 |
1,5 5,0 |
|
Диапазон рабочих температур,°С: |
от -40 до +50 | ||
|
Габаритные размеры нивелира, ДхШхВ, мм, не более: |
190 х 128 х 123 | ||
|
Масса нивелира, кг, не более: |
1,7 | ||
Знак утверждения типа
Знак утверждения типа средств измерений наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус нивелира.
Комплектность
Комплектность нивелира указана в таблице 2.
Таблица 2
|
Комплект поставки |
Количество, ед. |
|
Нивелир (с крышкой на объективе) |
1 |
|
Транспортировочный футляр |
1 |
|
Защитный чехол |
1 |
|
Юстировочный ключ |
1 |
|
Юстировочная шпилька |
1 |
|
Нитяной отвес |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
Поверка
осуществляется по документу МП РТ 1512-2010 «Нивелиры с компенсатором CONDTROL 20Х, CONDTROL 24Х, CONDTROL 32Х. Методика поверки», утвержденной ГЦИ СИ ФГУ «Ростест-Москва» 29 октября 2010г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
• Теодолит точный типа ЗТ2КП ГОСТ 10529-86, СКП измерения углов не более 2";
• Экзаменатор типа ЭО-1, 1 разряд по ГОСТ 8.016-81;
• Автоколлиматор типа АК-0,2У ГОСТ 11898-78, 1 разряд по ГОСТ 8.016-81;
• Рейка нивелирная типа РН-3 ГОСТ 10528-90,
ПГ метрового интервала не более ± 0,5 мм.
Сведения о методах измерений
Методика измерений нивелиром приведена в разделе IV «Порядок работы» руководства по эксплуатации «Нивелиры с компенсатором CONDTROL 20Х, CONDTROL 24Х , CONDTROL 32Х».
Нормативные документы
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
2. ГОСТ 10528-90 «Нивелиры. Общие технические условия»;
3. ГОСТ 8.016-81 «Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла»;
4. Техническая документация фирмы-изготовителя «Нивелиры с компенсатором CONDTROL 20Х, CONDTROL 24Х , CONDTROL 32Х».
Рекомендации к применению
Выполнение измерений при осуществлении геодезической и картографической деятельности.
