Система измерительная налива светлых нефтепродуктов в автоцистерны "СИНСН-4ЛУ"

Назначение

Система измерительная налива светлых нефтепродуктов в автоцистерны «СИНСН-4ЛУ» (далее - СИКНП) предназначена для измерений и регистрации массы нефтепродуктов в автоматизированной установке налива светлых нефтепродуктов в автоцистерны Общества с ограниченной ответственностью «ЛУКОЙЛ-Ухтанефтепереработка», г. Ухта.

Описание

Принцип действия СИКНП основан на прямом методе динамических измерений массы счетчиками-расходомерами массовыми. Выходной цифровой сигнал с счетчика-расходомера массового поступает на соответствующий вход контроллера, который обрабатывает его по реализованному в нем алгоритму и далее по цифровому каналу связи передает на станцию операторов.

СИКНП, структурная схема которой представлена на рисунке 1, состоит из четырех постов налива и системы управления технологическим процессом налива светлых нефтепродуктов в автоцистерны.

В состав постов налива СИКНП входят:

- счетчики-расходомеры массовые кориолисовые ЭМИС-МАСС 260 (рег. № 77657-20) (далее - ЭМИС-МАСС) (исполнение с дистанционным электронным преобразователем);

- счетчики - расходомеры массовые Micro Motion CMF 300 в комплекте с измерительными преобразователями серии 2700 (исполнение с выносными измерительными преобразователями) (рег. № 13425-06) (далее - CMF 300);

- устройство налива, укомплектованное датчиками перелива, касания дна цистерны, прижатия конуса, гаражного положения;

- комплект блока гидравлики (насос подачи нефтепродукта, газоотделитель, регулирующий клапан);

- устройство контроля заземления автоцистерны.

Посты налива расположены на открытой площадке. Электронные преобразователи счетчиков-расходомеров массовых кориолисовых ЭМИС-МАСС 260 и измерительные преобразователи счетчиков - расходомеров массовых Micro Motion CMF 300 расположены в обогреваемых шкафах.

Система управления технологическим процессом включает в себя:

- резервированный управляющий контроллер С200 и модули ввода/вывода аналоговых и дискретных сигналов системы измерительно-управляющей ExperionPKS (рег. № 17339-06), с помощью которых осуществляется сбор контролируемых параметров и управление процессом отгрузки нефтепродуктов в автоцистерны;

- резервированный сервер, в котором хранятся базы данных и производится обработка всей информации, поступающей от контроллеров по сети FTE. С сервера необходимая информация передается на станции операторов по сети Ethernet. На сервере установлено программное обеспечение системы ExperionPKS;

- две станции операторов.

Система управления технологическим процессом и счетчики-расходомеры массовые образуют автономные блоки СИКНП:

- пост налива № 1 с заводским № 1;

- пост налива № 2 с заводским № 2;

- пост налива № 3 с заводским № 3;

- пост налива № 4 с заводским № 4.

Каждый автономный блок включает в свой состав один счетчик-расходомер массовый, установленный на соответствующем посту налива, и систему управления технологическим процессом, которая является общей для всех автономных блоков. Состав автономных блоков приводится в формуляре СИКНП.

Максимальная доза отгружаемых нефтепродуктов определяется вместимостью автоцистерны.

Общий вид маркировочной таблички автономного блока и место нанесения заводского номера автономного блока СИКНП представлены на рисунке 4. Заводской номер автономного блока нанесен типографским способом на маркировочную табличку автономного блока СИКНП расположена на корпусе обогреваемого шкафа, в котором находятся электронные блоки счетчиков-расходомеров массовых. Место установки маркировочной таблички автономного блока СИКНП представлено на рисунке 6.

Подача нефтепродуктов из хранилища

Налив нефтепродуктов в автоцистерны

В систему оформления отгрузочных документов

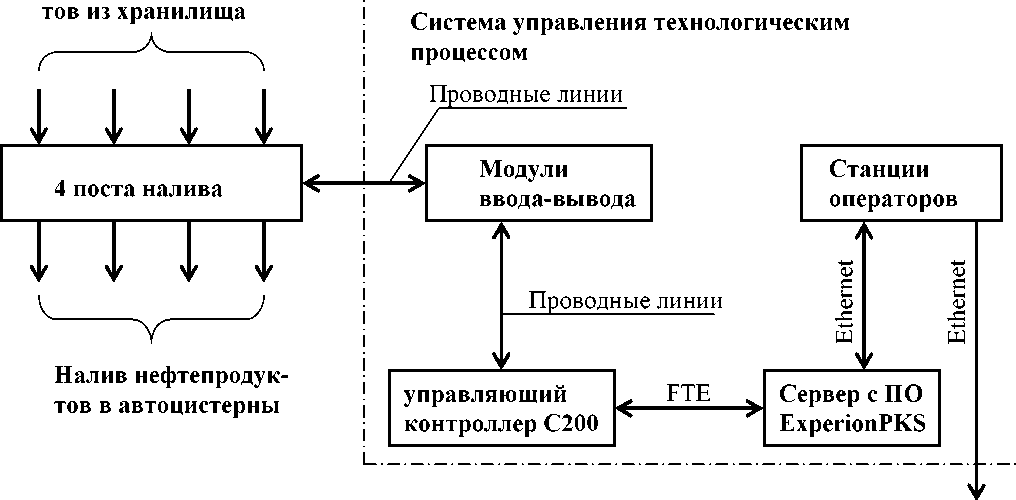

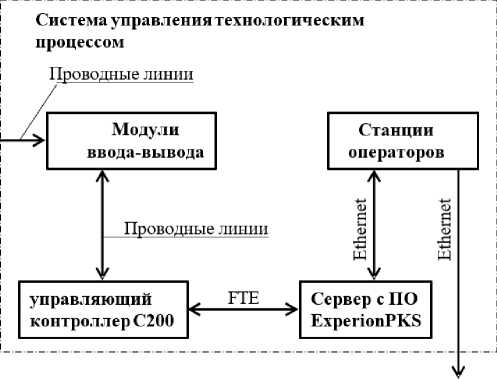

Рисунок 1 - Упрощенная структурная схема СИКНП

Общий вид СИКНП представлен на рисунке 2.

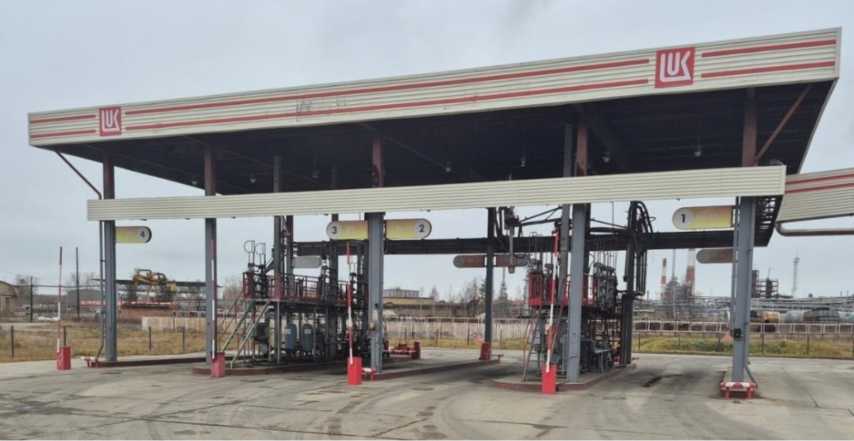

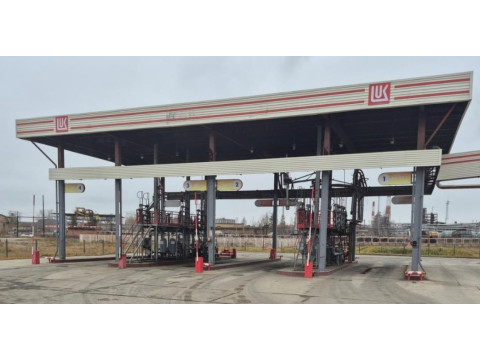

Рисунок 2 - Общий вид СИКНП

Заводской номер ПГМВ.401250.058 СИКНП наносится типографским способом на маркировочную табличку, расположенную на шкафу, в котором расположены контроллеры и модули ввода/вывода аналоговых и дискретных сигналов. Общий вид маркировочной таблички, и места нанесения заводского номера СИКНП и знака утверждения типа СИКНП представлены на рисунке 3. Место установки маркировочной таблички СИКНП представлено на рисунке 5.

ООО «ЛУКОЙЛ - Ухтанефтепереработка»

Система измерительная налива светлых нефтепродуктов в автоцистерны «СИНСН-4ЛУ»

Место нанесения знака утверждения типа

Заводской номер ПГМВ.4012 50.058 <■ г. Ухта

Место нанесения заводского номера

Рисунок 3 - Общий вид маркировочной таблички и место нанесения заводского номера СИКНП

ООО «ЛУКОЙЛ - Ухтанефтепереработка»

Система измерительная налива светлых нефтепродуктов в автоцистерны «СИНСН-4ЛУ»

Заводской номер ПГМВ.401250.058

Пост налива № 3

Заводской № 3 *----------------------------

г. Ухта

Место нанесения заводского номера автономного блока

Рисунок 4 - Общий вид маркировочной таблички автономного блока СИКНП и место нанесения заводского номера автономного блока СИКНП

Рисунок 5 - Место установки маркировочной таблички СИКНП

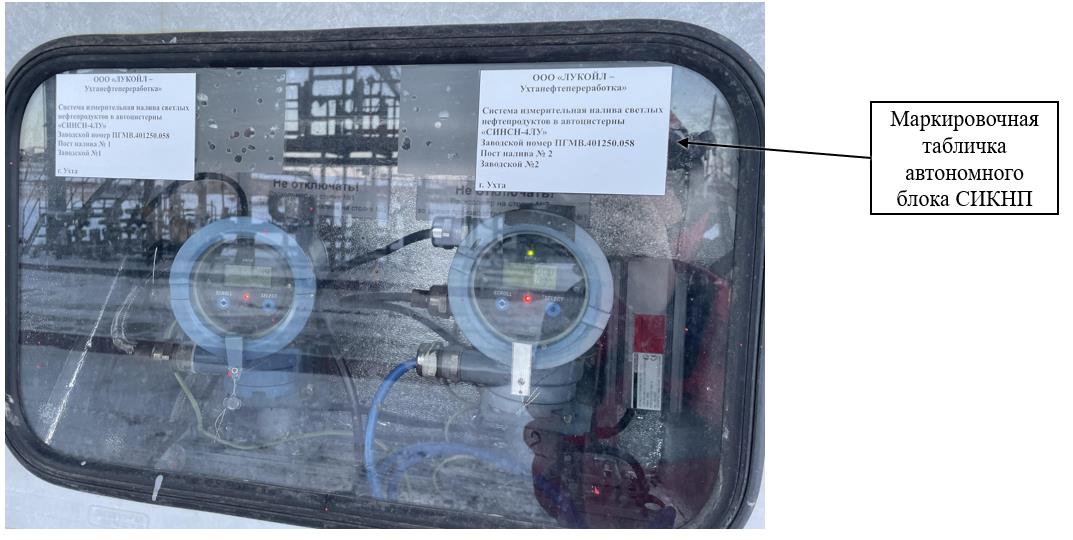

Рисунок 6 - Место установки маркировочной таблички автономного блока СИКНП

Пломбирование фланцев счетчиков-расходомеров массовых осуществляется с помощью контровочной проволоки, проведенной через отверстия на болтах, расположенных на диаметрально противоположных фланцах счетчиков-расходомеров массовых, и пластмассовой (свинцовой) пломбы. Схема пломбировки фланцев счетчиков-расходомеров массовых приведена на рисунке 7.

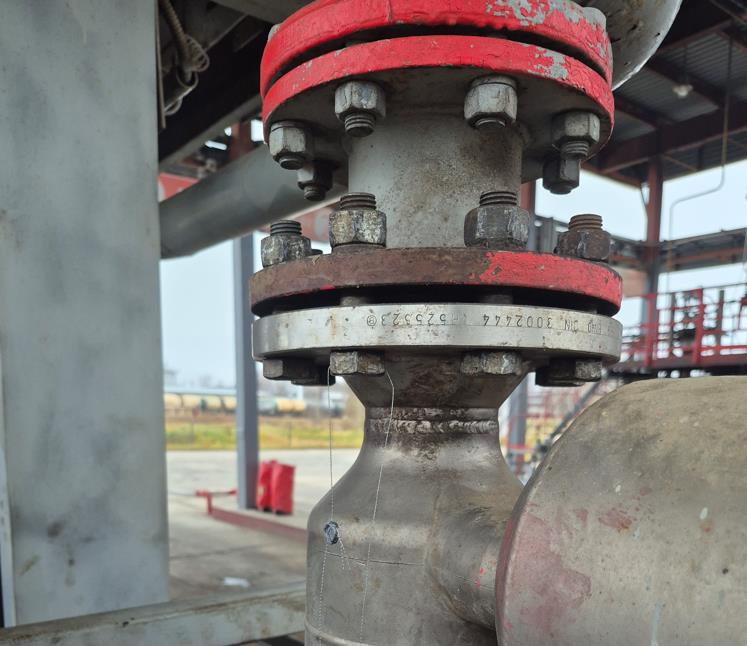

Рисунок 7 - Схема пломбировки фланцев счетчиков-расходомеров массовых

Пломбирование ЭМИС-МАСС (рег. № 77657-20) или CMF 300 (рег. № 13425-06) (в зависимости от применяемого СИ в составе поста налива) осуществляется с помощью контровочной проволоки, проведенной через отверстия на передней крышке электронного блока, и пластмассовой (свинцовой) пломбы в соответствии с рисунками 8 и 9.

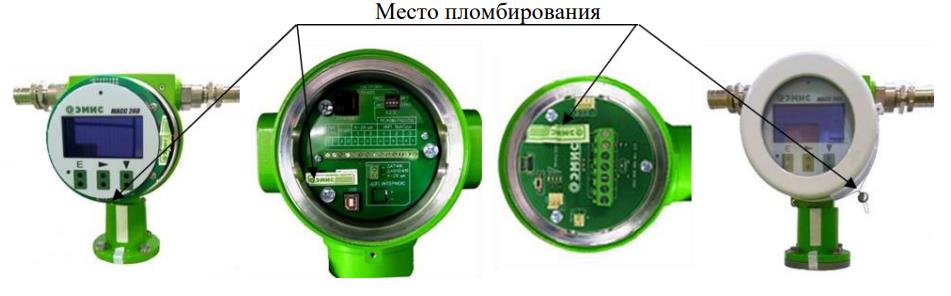

Рисунок 8 - Места пломбирования ЭМИС-МАСС 260

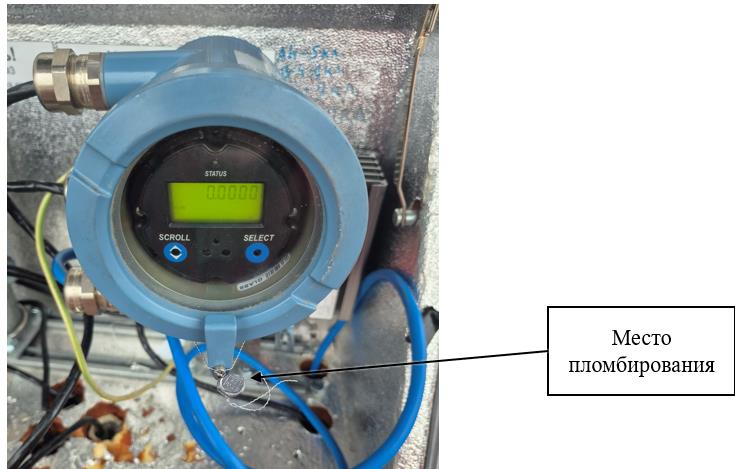

Рисунок 9 - Место пломбирования CMF 300

Знак поверки СИКНП наносится на пломбы в соответствии с рисунками 7 - 9.

Программное обеспечение

Программное обеспечение (далее - ПО) СИКНП базируется на программном обеспечении системы измерительно-управляющей ExperionPKS. Программное обеспечение системы измерительно-управляющей ExperionPKS является встроенным и может быть модифицировано или загружено только при наличии соответствующих прав доступа.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

нанесен типографским способом на титульные листы руководства по эксплуатации и формуляра, а также на маркировочную табличку (в соответствии с рисунком 3).

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Управление наливом на постах налива А1, А2, А3, А4» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 2)

ГОСТ Р 8.596-2002 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения
