Трансформаторы напряжения ЗНГМ-35 УХЛ1
| Номер в ГРСИ РФ: | 46557-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия"), г.Раменское |
Для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46557-11 |
| Действует | по 25.03.2016 |
| Наименование | Трансформаторы напряжения |
| Модель | ЗНГМ-35 УХЛ1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c1f4e8de-d07e-4f52-2b1e-67ce70cd0367 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 3414-044-11703970-09 |
| Класс СИ | 34.01.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | 25.03.2016 |
| Номер сертификата | 42326 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1284 от 25.03.11 п.08 |
Производитель / Заявитель
ОАО "Раменский электротехнический завод "Энергия", РОССИЯ, г.Раменское
Россия
140105, Московская обл., ул.Левашова, 21, тел.(246) 339-41, факс 329-93, факс (496 46) 7 96 79 www.ramenergy.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
46557-11: Описание типа
2011-46557-11.pdf
|
Скачать | 325.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения ЗНГМ-35 УХЛ1 предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических сетях переменного тока промышленной частоты.
Описание
Принцип действия трансформатора напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

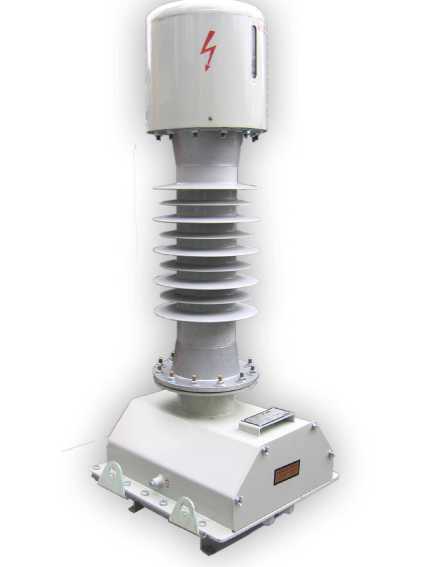

Конструкция трансформатора является герметичной и состоит из активной части, размещенной в маслоплотном баке, высоковольтного изолятора из композиционных материалов, компенсатора объема масла с защитным кожухом. Трансформатор заполнен трансформаторным маслом марки ГК.
На баке расположены: коробка низковольтных зажимов, крюки для подъема, пробка для взятия пробы масла, пробка для слива масла, два заземляющих зажима и табличка трансформатора.

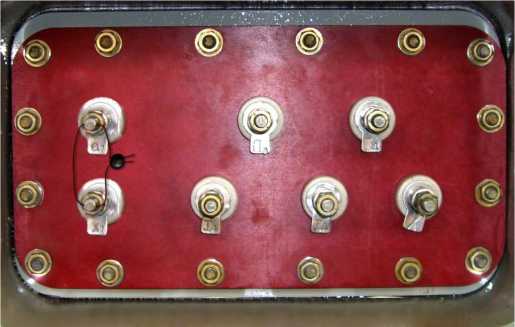

В коробке низковольтных зажимов установлены сальники для ввода кабелей вторичной коммутации и пломбируемые от несанкционированного присоединения вводы вторичной обмотки №1.
Трансформаторы изготавливаются с тремя вторичными обмотками: основная №1 (а1 - х1), предназначенная для учета электроэнергии в системе АИИС КУЭ, основная №2 (а2 - х2), предназначенная для цепей измерения и защиты и дополнительная №3 (ад - хд), предназначенная для контроля изоляции сети при соединении трех обмоток трансформаторов разных фаз в схему «разомкнутый треугольник.
Трансформаторы относятся к не восстанавливаемым, однофункциональным изделиям.
Технические характеристики
|
Характеристика |
Значение |
|
Номинальные напряжения, кВ - первичной обмотки - основной вторичной обмотки №1 - основной вторичной обмотки №2 - дополнительной вторичной обмотки №3 |
35/Д 33/Д 24/\3 0,1/^3 0,1/^3 0,1/3 |
|
Наибольшее рабочее напряжение первичной обмотки, кВ |
40,5/^3 |
|
Класс точности основной вторичной обмотки №1 |
0,2 |
|
Классы точности основной вторичной обмотки №2 |
0,5; 1,0; 3,0 |
|
Класс точности дополнительной вторичной обмотки №3 |
3,0 |
|
Номинальная мощность основной вторичной обмотки №1, В^А, в классе точности: 0,2 |
30 |
|
Номинальная мощность основной вторичной обмотки №2, В^А, в классе точности: 0,5 1,0 3,0 |
120 200 400 |
|
Номинальная мощность дополнительной вторичной обмотки №3, В^А, в классе точности: 3,0 |
600 |
|
Предельная мощность, В^А |
1000 |
|
Номинальная частота напряжения питающей сети, Гц |
50 |
|
Схема и группа соединения обмоток |
1/1/1/1-0-0-0 |
|
Габаритные размеры, мм, (высотахдлинахширина) |
1339x484x498 |
|
Масса, кг |
126 |
|
Установленный полный срок службы, лет |
30 |
|
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
УХЛ1 |
Знак утверждения типа
Знак утверждения типа наносится электрографическим методом на табличку с техническими данными на корпусе трансформатора и типографским способом на титульные листы руководства по эксплуатации и паспорта.
Комплектность
Трансформатор - 1 шт.
Руководство по эксплуатации и паспорт - 1 экз.
Поверка
осуществляется по ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации ИРФУ.671242.015 РЭ.
Нормативные документы
1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
2. ГОСТ 8.216-88 ГСИ. Трансформаторы напряжения. Методика поверки.
3. ТУ 3414-044-11703970-09 Трансформаторы напряжения типа ЗНГМ-35 УХЛ1. Технические условия.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...» (п. 7 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»);
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям» (п. 14 ч. 3 ст. 1 Федерального Закона от 26.06.2008 г. № 102-ФЗ «Об обеспечении единства измерений»).
