Трансформаторы тока ТВЛ-10
| Номер в ГРСИ РФ: | 46562-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
Для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на нулевых выводах турбогенераторов на номинальное напряжение 10 кВ частоты 50 и 60 Гц. Климатическое исполнение и категорияразмещения У3 по ГОСТ 15150-69.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46562-11 |
| Действует | по 25.03.2016 |
| Наименование | Трансформаторы тока |
| Модель | ТВЛ-10 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 258144ab-4b84-a84a-b4f8-051e0dbef62e |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 7746-2001 |
| Класс СИ | 34.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ФБУ "Тест-Санкт-Петербург" |
| Адрес центра | 198103, г.С.-Петербург, ул.Курляндская, 1 |
| Руководитель центра | Окрепилов Владимир Валентинович |
| Телефон | (8*812) 251-39-50 |
| Факс | 251-41-08 |
| Информация о сертификате | |
| Срок действия сертификата | 25.03.2016 |
| Номер сертификата | 42331 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1284 от 25.03.11 п.13 |
Производитель / Заявитель
ОАО Высоковольтного оборудования "Электроаппарат", РОССИЯ, г.С.-Петербург
Россия
199106, В.О., 24 линия, 3/7. Тел. (812) 328-81-81, 328-83-81, факс 322-19-14
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-03 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 81 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
46562-11: Описание типа
2011-46562-11.pdf
|
Скачать | 164.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока ТВЛ-10 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления при использовании (встраивании) их в качестве комплектующих изделий на нулевых выводах турбогенераторов на номинальное напряжение 10 кВ частоты 50 и 60 Гц. Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69.
Описание
Трансформаторы тока ТВЛ-10 встроенные с литой изоляцией, состоят из трех вторичных обмоток, залитых в эпоксидный компаунд.
Первичной обмоткой трансформаторов тока служит нулевой вывод турбогенератора, изолированный на номинальное напряжение 10 кВ относительно трансформатора тока
Трансформаторы тока устанавливаются на плите турбогенератора в коробке нулевых выводов.

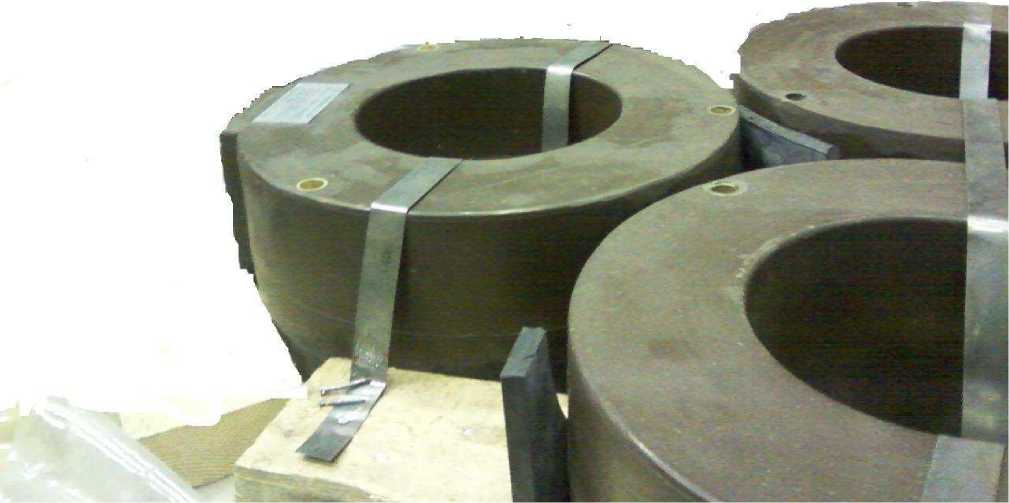

Общий вид трансформатора ТВЛ-10
Технические характеристики
|
Наименование характеристики |
Значение | |
|
Номинальное напряжение, кВ |
10 | |
|
Номинальный первичный ток, А |
1000 |
3000 |
|
Наибольший рабочий ток, А |
1000 |
3200 |
|
Номинальный вторичный ток, А |
5 | |
|
Номинальная частота, Г ц |
50, 60 | |
|
Количество вторичных обмоток |
3 | |
|
Класс точности вторичных обмоток при номинальной нагрузке: при использовании для защиты при использовании для измерений |
5Р 0,2S |
10Р 0,5 |
|
Номинальная вторичная нагрузка с коэффициентом мощности cos ф2=0,8, В^А: при использовании для измерений при использовании для защиты |
30 30 |
20 20 |
|
Номинальная предельная кратность вторичной обмотки для защиты |
6 |
10 |
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений |
10 - 15 |
5 |
|
Ток термической стойкости, кА |
15 |
20 |
|
Время протекания тока термической стойкости, с |
3 | |
|
Ток динамической стойкости, кА |
316 |
680 |
|
Масса, кг |
25 ± 2,5 |
90 ± 9 |
|
Показатели надежности: установленная безотказная наработка, ч, не менее срок службы до списания, лет |
50000 30 | |
|
Условия эксплуатации: - верхнее рабочее и эффективное значение температуры окружающего воздуха в коробке выводов, °С - нижнее рабочее значение температуры окружающего воздуха, °С - высота над уровнем моря, м, не более |
75 10 |
60 00 |
Знак утверждения типа
наносится на титульные листы Руководства по эксплуатации и Паспорта типографским способом и табличку трансформатора тока методом травления.
Комплектность
В комплект поставки трансформатора входят:
1. Трансформатор тока - 1 шт.
2. Паспорт - 1 экз.
3. Руководство по эксплуатации (на партию трансформаторов, поставляемых в один адрес) - 1 экз.
4. Табличка для установки в коробку вторичных выводов - 1 шт.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень эталонов, применяемых при поверке:
- рабочие эталоны - трансформаторы (компараторы) тока 1-го и 2-го разрядов по ГОСТ 8.550;
- прибор сравнения токов с допускаемой погрешностью по току в пределах от ±0,03 % до ±0,001 % и по фазовому углу от ±3,0 ' до ±0,1
- нагрузочное устройство поверяемого трансформатора тока (вторичная нагрузка) с погрешностью сопротивления нагрузки при cos <р=0,8, не выходящей за пределы ±4 %.
Сведения о методах измерений
Методика измерений изложена в разделе 2 ДУБК.671235.006 РЭ «Трансформаторы тока ТВЛ-10. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 8.550-86 «Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
2. ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
3. ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Рекомендации к применению
- осуществление торговли и товарообменных операций.
