Мерники технические вертикальные и горизонтальные 1-го класса SV, SH, исп. SV-75, SV-250, SV-500, SV-1000

Назначение

Мерники технические вертикальные и горизонтальные 1 -го класса SV, SH (далее - мерники) предназначены для измерений объема жидкостей.

Описание

Корпуса мерников вертикальных - это вертикальные цилиндры с конусообразными днищами, в низших точках которых находятся выпускные патрубки с закрываемыми задвижками. В корпусе мерников вертикальных вмонтированы смотровые стекла со шкальными пластинами. Внутри нижних смотровых стекол вмонтированы держатели для термометров.

Мерники горизонтальные состоят из корпусов цилиндрической формы с конусообразными днищами. Оси корпусов мерников горизонтальных находятся под углами от горизонтальных плоскостей около 4-х градусов, что обеспечивает полные сливы жидкостей. В нижних точках корпусов мерников горизонтальных находятся выпускные патрубки с закрываемыми задвижками. В передней части мерников горизонтальных смонтированы окна, внутри которых вмонтированы держатели для термометров. Для контроля уровней жидкостей передние части мерников горизонтальных оборудованы стеклянными трубками с градуированными шкалами.

Мерники устанавливаются строго вертикально с помощью грузил. Регулировки вертикальных мерников производятся с помощью винтов, установленных на опорах.

Мерники вертикальные в зависимости от номинальных вместимостей, в декалитрах, выпускаются следующими исполнениями: SV - 75, SV - 250, SV - 500, SV - 1000.

Исполнение мерников горизонтальных - SH - 250.

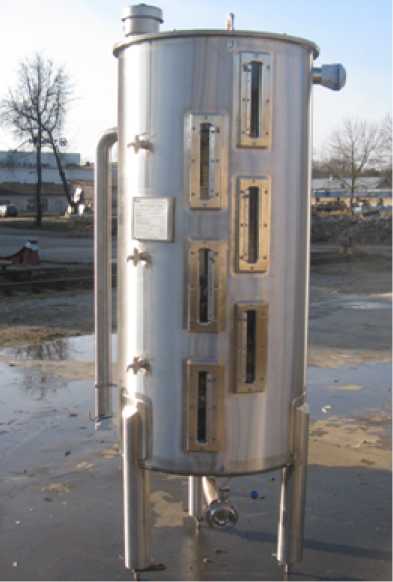

Фотографии мерников.

Схема пломбировки мерников i\

М

М

Технические характеристики

Номинальные значения вместимости, дм3 (л)    750, 2500, 5000, 10000

Диапазон показаний    от 20% до 100% номинального

значения вместимости

Цена деления шкалы, дм (л)    5, 10, 20, 40

Класс точности    1

Пределы допускаемой приведенной погрешности,

% номинальной вместимости    ± 0,2

Г абаритные размеры, мм: мерников вертикальных:

диаметр:    786±4, 1267±4, 1706±4, 2008±4

высота:    2250±20, 2890±20, 3760±20, 4650±20

мерников горизонтальных:

длина:    2350±30

ширина:    1310±20

высота:    2300±20

масса, кг:    240±20, 320±20 или 400±20

530±20, 900±20

Условия эксплуатации:

Температура окружающего воздуха, °С:    20±10

Температура жидкости, объем которой измеряется, °С    20±10

Средний срок службы, лет    20

Требования безопасности    инструкции безопасности труда

в соответствующем производстве

Знак утверждения типа

наносят на этикетки, установленные на корпусе мерников и на титульные листы паспортов типо графическим способом.

Комплектность

Мерник вертикальный SV или

горизонтальный SH    1 шт.

Опорная пластина    4 шт. (3 шт. для SV-75)

Лестница    1 шт. (для SV-1000)

Паспорт    1 шт.

ГОСТ 13844-68 (копия)

1 экз.

Поверка

осуществляется по ГОСТ 13844-68 «Мерники металлические технические. Методы и средства поверки».

Перечень основных средств поверки (эталонов): мерники эталонные 1 -го разряда; колбы стеклянные эталонные 1-го разряда; пипетки 1-го класса по ГОСТ 29227-91;

термометры лабораторные с ценой деления 0,5 °С по ГОСТ 215-73; уровень контрольный по ГОСТ 3059-75

Сведения о методах измерений

Методика измерений объема жидкостей мерниками приведена в паспортах мерников.

Нормативные документы

1.. ГОСТ 8.470-82 «Государственная поверочная схема для средств измерений объема жидкости

2.    ГОСТ 13844-68 «Мерники металлические технические. Методы и средства поверки»

3.    Стандарт предприятия Мерники технические (металлические). Технические условия 1ST 4967 946-015-1997, Литовская Республика

Рекомендации к применению

Осуществление торговли и товарообменных операций.
