Стенд контроля отработавших газов автомобилей с бензиновыми двигателями внутреннего сгорания MEXA-7200H

Назначение

Стенд контроля отработавших газов автомобилей с бензиновыми двигателями внутреннего сгорания МЕХА-7200Н (далее - стенд) предназначен для измерения объемной доли диоксида углерода (CO2), оксида углерода (CO), кислорода (O2), углеводородов (СНХ) и оксидов азота (NO, NOx) в отработавших газах автомобилей с бензиновыми двигателями внутреннего сгорания.

Описание

Принцип действия газоанализаторов, входящих в состав стенда, приведен в таб-

лице 1.

Т а б л и ц а 1

Принцип действия генератора газовых смесей модели GDC-703, входящего в состав стенда, основан на динамическом разбавлении исходных газовых смесей газом-разбавителем. Генератор газовых смесей модели GDC-703 предназначен для приготовления бинарных газовых смесей, которые применяются для градуировки и поверки газоанализаторов стенда.

Стенд представляет собой стационарный комплекс, состоящий из автоматических приборов циклического действия.

В состав стенда входят:

- стойка MEXA-7200H с газоанализаторами моделей AIA-722, AIA-721A, MPA-720, CLA-720A и генератором газовых смесей GDC-703;

- стойка OVN-723A с газоанализатором FIA-725A;

- блок управления MCU.

Стойка OVN-723A обеспечивает подогрев газового тракта от выходной трубы автомобиля до входа газоанализатора FIA-725A до температуры (191±6)°С.

Газоанализаторы предназначены для измерения объемной доли компонентов в анализируемых пробах отработавших газов автомобилей.

Блок управления MCU предназначен для управления работой всех приборов, входящих в состав стенда, а так же сбора и сохранения полученных результатов измерений.

Программное обеспечение. В блоке управления MCU установлено встроенное программное обеспечение «HORIBA MEXA/CVS/DLS Series 7000 MCU Software Ver. 1.64» под управлением операционной системы «LynxOs 2.3.0 (080695 - A FCS)», разработанное специально для измерения объемной доли компонентов в анализируемых пробах отработавших газов автомобилей. Идентификация программного обеспечения производится путем вывода версии программного обеспечения на монитор блока управления MCU при выполнении измерений, а так же отображения версии программного обеспечения в протоколах измерений. Встроенное программное обеспечение имеет древовидную структуру, назначение пунктов меню описано в руководстве по эксплуатации стенда.

Идентификационные данные встроенного программного обеспечения приведены в таблице 2.

Т а б л и ц а 2

Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение «HORIBA MEXA/CVS/DLS Series 7000 MCU Software Ver. 1.64» под управлением операционной системы «LynxOs 2.3.0 (080695 - A FCS)» является неотъемлемой частью стенда. Стенд имеет защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную комплексом аппаратно-программных решений при изготовлении стенда. От непреднамеренного изменения параметров стенда, влияющих на результаты измерений, установлена система защиты паролями (многоуровневый пользовательский доступ). Изменения параметров стенда автоматически регистрируются и сохраняются в памяти блока управления MCU. Уровень защиты «C» по МИ 3286-2010 «Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа».

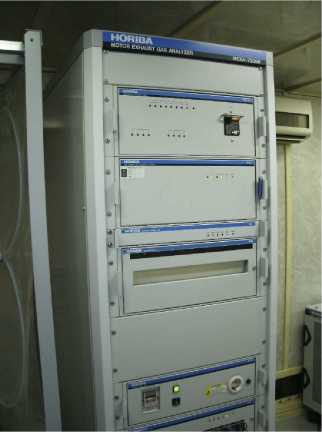

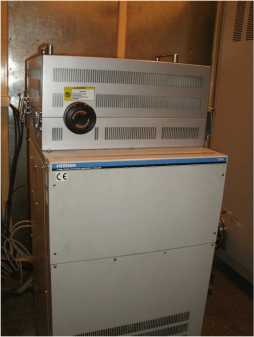

На рисунке 1 представлен общий вид стенда.

Рисунок 1 - Общий вид стенда (стойка MEXA-7200H и стойка OVN-723A).

Технические характеристики

1 Метрологические характеристики газоаналитических каналов приведены в табли-

це 3.

Т а б л и ц а 3

П р о д о л ж е н и е т а б л и ц ы 3

1) Указан объемный расход газовой смеси, подаваемой на вход газоанализаторов.

2) Указан предел Т0,9д допускаемого времени установления показаний газоанализаторов.

2 Метрологические характеристики генератора газовых смесей модели GDC-703

2.1 Основные метрологические характеристики генератора приведены в таблице 4.

Т а б л и ц а 4

2.2 Диапазон коэффициентов разбавления:                         от 1 до 500;

2.3 Объемный расход газа-разбавителя (канал MFC-1), см3/мин: от 400 до 4000;

2.4 Объемный расход исходной газовой смеси, см3/мин:

- канал MFC-2 (диапазон коэффициентов разбавления от 500 до 67)          от 8 до 60;

- канал MFC-3 (диапазон коэффициентов разбавления от 67 до 8)         св. 60 до 500;

- канал MFC-4 (диапазон коэффициентов разбавления от 8 до 1)        св. 500 до 4000;

П р и м е ч а н и е - Значения объемного расхода газа-разбавителя и исходной газовой смеси приведены для условий 20 °С; 101,3 кПа.

2.5 Объемный расход газовой смеси на выходе генератора, см3/мин:   4000±200;

2.6 Пределы допускаемой относительной погрешности измерения

расхода газа-разбавителя и исходной газовой смеси, %:                             ± 1;

2.7 Время установления заданного значения объемной доли компонента

в газовой смеси на выходе генератора (в зависимости от режима работы), мин: от 1 до 60;

2.8 Количество одновременно подключаемых баллонов

с исходной газовой смесью, шт.:                                             1.

3 Основные технические характеристики блоков, входящих в состав стенда, при-

ведены в таблице 5.

Т а б л и ц а 5

4 Рабочие условия эксплуатации:

- диапазон температуры окружающего воздуха, °С:                  от 5 до 40

(для генератора газовых смесей модели GDC-703                  от 15 до 35);

- относительная влажность окружающего воздуха, %:             не более 80;

- диапазон атмосферного давления, кПа:                      от 84,0 до 106,7.

5 Электрическое питание стенда осуществляется от сети переменного тока напряжением (220±22) В частотой 50 Гц.

6 Средний срок службы, лет:                                              15.

Знак утверждения типа

Знак утверждения типа наносится в виде наклейки на титульный лист Руководства по эксплуатации и на блоки стенда.

Комплектность

Комплект поставки стенда приведен в таблице 6.

Т а б л и ц а 6

Поверка

осуществляется по документу МП-242-1104-2010 «Стенд контроля отработавших газов автомобилей с бензиновыми двигателями внутреннего сгорания МЕХА-7200Н. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 30 ноября 2010 г.

Основные средства поверки:

- калибратор расхода газа Cal=Trak SL-800 (фирма «Sierra Instruments Inc.», США); диапазон измерений от 2,00 до 50000 см3/мин, пределы допускаемой относительной погрешности ± 0,2 %;

- эталонный комплекс аппаратуры А10, входящий в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01;

- ГСО-ПГС состава CO2/N2 (ГСО 3777-87), СОМ (ГСО 3813-87, 3834-87), O2/N2 (ГСО 3732-87), С3Н8/воздух (ГСО 9218-2008, 3970-87), NO/N2 (ГСО 4013-87, 9190-2008) в баллонах под давлением по ТУ 6-16-2956-92;

- азот газообразный высокой чистоты по ТУ 2114-004-05798345-2009 в баллонах под давлением;

- воздух синтетический по ТУ 2114-002-05015259-97 в баллонах под давлением.

Сведения о методах измерений

Методика измерений объемной доли компонентов в отобранной пробе воздуха приведена в документе «Стенд контроля отработавших газов автомобилей с бензиновыми двигателями внутреннего сгорания МЕХА-7200Н. Руководство по эксплуатации», 2010 г.

Нормативные документы

1 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

2 ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

3 ГОСТ Р 52033-2003 «Автомобили с бензиновыми двигателями. Выбросы загрязняющих веществ с отработавшими газами. Нормы и методы контроля при оценке технического состояния».

4 ГОСТ Р 41.83-2004 «Единообразные предписания, касающиеся сертификации транспортных средств в отношении выбросов вредных веществ в зависимости от топлива, необходимого для двигателей».

5 ГОСТ Р 51350-99 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»

6 ГОСТ Р 51318.11-99 (кл. А) «Совместимость технических средств электромагнитная. Радиопомехи индустриальные от промышленных, научных, медицинских и бытовых (ПНМБ) высокочастотных устройств. Нормы и методы испытаний»

7 Техническая документация фирмы - изготовителя.

Рекомендации к применению

- осуществление деятельности в области охраны окружающей среды
