Счетчики холодной и горячей воды крыльчатые СВУ-15, СВХ-15, СВГ-15, СВУ-20, СВХ-20, СВГ-20
| Номер в ГРСИ РФ: | 46597-11 |
|---|---|
| Производитель / заявитель: | ООО "Кредо", г.Челябинск |
Для измерения объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46597-11 |
| Действует | по 15.02.2021 |
| Наименование | Счетчики холодной и горячей воды крыльчатые |
| Модель | СВУ-15, СВХ-15, СВГ-15, СВУ-20, СВХ-20, СВГ-20 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 46de81fd-8f4f-9aa5-b675-4fbbb816334f |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ Р 50601-93 |
| Класс СИ | 29.01.03 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | 25.06.2014 Внесены изменения в межповерочный интервал для счетчиков СВУ |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | 01.04.2016 |
| Номер сертификата | 42381 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1020 п. 01 от 25.06.2014Приказ 1548 от 01.04.11 п.20 |
Производитель / Заявитель
ООО "Кредо", РОССИЯ, г.Челябинск
Россия
454038, ул.Сталеваров, д.41, офис 62, тел. (351) 215-15-27, факс 734-77-38, E-mail: roscontrol@mail.ru
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.156-83 |
| Межповерочный интервал / Периодичность поверки |
4 года
для счетчиков СВГ
6 лет
для счетчиков СВХ
4 года
для счетчиков СВУ, изготовленных до 30.06.2014 г.
6 лет
для счетчиков СВУ, изготовленных после 30.06.2014 г.
|
| Зарегистрировано поверок |
926975
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 922553 (100%) |
| Неуспешных поверок (СИ непригодно) | 4422 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
46597-11: Описание типа
2016-46597-11.pdf
|
Скачать | 344.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счетчики холодной и горячей воды крыльчатые СВУ-15, СВХ-15, СВГ-15, СВУ-20, СВХ-20, СВГ-20 (далее - счетчики) предназначены для измерения объема воды в трубопроводах систем водоснабжения и тепловых сетей систем теплоснабжения на промышленных предприятиях и в жилищно-коммунальном хозяйстве.
Описание
Счётчики состоят из проточной части, в которой расположена крыльчатка, счетного механизма и индикаторного устройства.
Принцип действия счетчиков основан на измерении объема протекающей воды по количеству оборотов крыльчатки.
Вода подается во входной патрубок проточной части счетчика через сетчатый фильтр, поступает на крыльчатку и выходит через выходной патрубок. Редуктор счетного механизма преобразует обороты крыльчатки в значение на индикаторном устройстве, выраженное в единицах измерения объема.
Счетчики выпускаются в шести исполнениях:
СВУ-15 - счетчик воды универсальный, 15 мм, цвет бордовый, для измерения объема воды с температурой в диапазоне (5 - 90) оС
СВУ-20 - счетчик воды универсальный, 20 мм, цвет бордовый, для измерения объема воды с температурой в диапазоне (5 - 90) оС;
СВХ-15 - счетчик холодной воды, 15 мм, цвет синий, для измерения объема воды с температурой в диапазоне (5 - 40) оС;
СВХ-20 - счетчик холодной воды, 20 мм, цвет синий, для измерения объема воды с температурой в диапазоне (5 - 40) оС;
СВГ-15 - счетчик горячей воды, 15 мм, цвет красный, для измерения объема воды с температурой в диапазоне 30 - 90 оС.
СВГ-20 - счетчик горячей воды, 20 мм, цвет красный, для измерения объема воды с температурой в диапазоне 30 - 90 оС.
Счетчики могут иметь импульсный выход (СВУ-15И, СВХ-15И, СВГ-15И, СВУ-20И, СВХ-20И, СВГ-20И) с весом импульса 1,10,100,1000 дм3/имп.
Счетчики могут оснащаться антимагнитным механизмом (СВУ-15А, СВХ-15А, СВГ-15А, СВУ-20А, СВХ-20А, СВГ-20А)
Счетчики выпускаются под торговыми марками «РОСКОНТРОЛЬ», «YOUNIO».

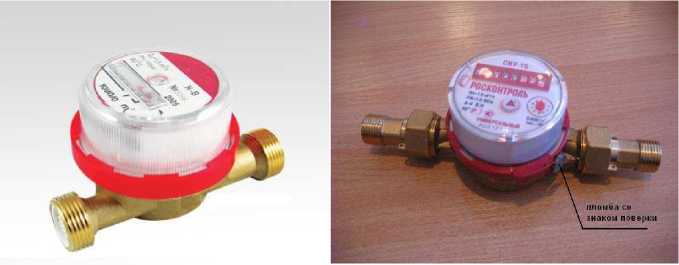

Рисунок 1 - Фото общего вида с указанием места пломбирования
Технические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
Диаметр условного прохода, мм: СВУ-15, СВХ-15, СВГ-15 СВУ-20, СВГ-20, СВХ-20 |
15 20 | |
|
Метрологический класс |
А |
В |
|
Минимальный расход воды Qmin, м3/ч: СВУ-15, СВХ-15, СВГ-15 СВУ-20, СВГ-20, СВХ-20 |
0,06 0,10 |
0,03 0,05 |
|
Переходный расход воды, Qt, м3/ч: СВУ-15, СВХ-15, СВГ-15 СВУ-20, СВГ-20, СВХ-20 |
0,15 0,25 |
0,12 0,20 |
|
Номинальный расход воды, Qn, м3/ч: СВУ-15, СВХ-15, СВГ-15 СВУ-20, СВГ-20, СВХ-20 |
1,5 2,5 | |
|
Максимальный расход воды, Qmax, м3/ч: СВУ-15, СВХ-15, СВГ-15 СВУ-20, СВГ-20, СВХ-20 |
3,0 5,0 | |
|
Пределы допускаемой относительной погрешности при измерении объёма, % в диапазонах: от Qmin до Qt от Qt (включительно) до Qmax |
±5 ±2 | |
|
Цена наименьшего деления индикаторного устройства, м3 |
10-4 | |
|
Емкость индикаторного устройства, м3 |
105 | |
|
Максимальное рабочее давление, МПа |
1,6 | |
|
Порог чувствительности, м3/ч |
0,5Qmin | |
|
Габаритные размеры (длина □ ширина □ высота), мм, не более |
165^99^104 | |
|
Масса, кг, не более |
1,5 | |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа - относительная влажность при температуре 35 °С, % |
от 5 до 50 от 84 до 106,7 до 80 | |
|
Средняя наработка до отказа, ч, не менее: - для исполнений СВХ-15, СВХ-20 - для исполнений СВУ-15, СВГ-15, СВУ-20, СВГ-20 |
100000 70000 | |
|
Средний срок службы, лет, не менее |
12 | |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист формуляра типографским способом, а также на лицевую панель счетчика методом флексографии.
Комплектность
Таблица 2 - Комплектность поставки счетчиков
|
Наименование |
Количество, шт |
Примечание |
|
Счетчик |
1 | |
|
Монтажный комплект |
1 |
В соответствии с заказом |
|
Формуляр |
1 |
Поверка
осуществляется по ГОСТ 8.156-83. В перечень эталонов, применяемых при поверке, входит:
- установка поверочная расходомерная Поток ПУ-200. Диапазон расхода (0,01 - 180) м3/ч.
Пределы допускаемой относительной погрешности ± 0,3 %.
Сведения о методах измерений
Методика измерений содержится в ГОСТ Р 50601-93.
Нормативные документы
ГОСТ Р 50601-93 Счетчики питьевой воды крыльчатые. Общие технические условия.
ГОСТ 8.510-2002 ГСП. Государственная поверочная схема для средств измерений объема и массы жидкости.
ГОСТ 8.156-83 ГСП. Счетчики холодной воды. Методы и средства поверки.
Рекомендации к применению
При осуществлении торговли и товарообменных операций
