Генераторы газовых смесей ГГС-03-03

Номер в ГРСИ РФ: 46598-11
Производитель / заявитель: ООО "Мониторинг", г.С.-Петербург
Скачать
46598-11: Описание типа СИ Скачать 690.2 КБ
Свидетельство об утверждении типа СИ Открыть ...
Нет данных о поставщике
Генераторы газовых смесей ГГС-03-03 поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Для воспроизведения значений объемной доли компонентов в бинарных газовых смесях (NO, NO2, SO2, H2S, NH3, CO, CH4, N2O, СО2, HCl, Сl2, О2, Н2, C2H2, C2H4, C2H6, C5H12, C3H8, C4H10, С6Н14) в азоте N2, аргоне Ar или гелии He. Являются рабочими эталонами 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых средах ГОСТ 8.578-2008 и служат для передачи единицы объемной (молярной) доли целевых компонентов в бинарных газовых смесях.

Информация по Госреестру

Основные данные
Номер по Госреестру 46598-11
Наименование Генераторы газовых смесей
Модель ГГС-03-03
Технические условия на выпуск ШДЕК.418313.001 ТУ
Класс СИ 31.01
Год регистрации 2011
Страна-производитель  Россия
Центр сертификации СИ
Наименование центра ГЦИ СИ ВНИИМ
Адрес центра 198005, г.С.-Петербург, Московский пр., 19
Руководитель центра Ханов Николай Иванович
Телефон (8*812) 251-76-01
Факс 113-01-14
Информация о сертификате
Срок действия сертификата 01.04.2016
Номер сертификата 42382
Тип сертификата (C - серия/E - партия) С
Дата протокола Приказ 1548 от 01.04.11 п.21
Производитель / Заявитель

ООО "Мониторинг", г.С.-Петербург

 Россия

198005, Московский пр-т, 19, (196084, Московский пр-т, 74, литер Б, (поч.190013, а/я 113). Факс (812) 327-97-76. Тел: 323-96-43, 251-56-72, (196247 пр-т Новоизмайловский, д.67, корп.2, пом.5Н лит.А) www.ooo-monitoring.ru, E-mail: lkonop@bl0.vniim.ru

Поверка

Методика поверки / информация о поверке МП-242-1098-2010
Межповерочный интервал / Периодичность поверки 1 год
Зарегистрировано поверок 301
Найдено поверителей 14
Успешных поверок (СИ пригодно) 300 (100%)
Неуспешных поверок (СИ непригодно) 1 (0%)
Актуальность информации 22.12.2024

Поверители

Скачать

46598-11: Описание типа СИ Скачать 690.2 КБ
Свидетельство об утверждении типа СИ Открыть ...

Описание типа

Назначение

Генераторы газовых смесей ГГС-03-03 (далее - генераторы) предназначены для воспроизведения значений объемной доли компонентов в бинарных газовых смесях (NO, NO2, SO2, H2S, NH3, CO, CH4, N2O, СО2, hci, с12, О2, Н2, C2H2, C2H4, C2H6, C5H12, C3H8, C4H10, С6Н14) в азоте N2, аргоне Ar или гелии He.

Генераторы газовых смесей являются рабочими эталонами 1-го разряда в соответствии с Государственной поверочной схемой для средств измерений содержания компонентов в газовых средах ГОСТ 8.578-2008 и служат для передачи единицы объемной (молярной) доли целевых компонентов в бинарных газовых смесях.

Описание

Генератор представляет собой динамический газовый смеситель, принцип действия которого заключается в смешении потоков исходного газа и газа-разбавителя, расход которых регулируется и измеряется с помощью регуляторов массового расхода газа.

Требуемые значения расходов по каналам и значения молярной (объемной) доли компонентов в приготавливаемой смеси определяется расчетным путем.

Генератор конструктивно выполнен в одном блоке, в состав которого входят газовая система и блок управления.

Газовая система включает регуляторы массового расхода, систему соединенных трубопроводов из нержавеющей стали (Х 18Н10Т) и смесительную камеру.

Генератор имеет 3 линии подачи газов: один - для газа-разбавителя и два - для исходного газа - и выходную линию отбора приготавливаемой газовой смеси.

Блок управления включает электронные платы, связанные между собой, с регуляторами расхода.

Генератор представляет собой стационарный прибор в обыкновенном исполнении по ГОСТ Р 52931-2008.

Программное обеспечение

Генераторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач приготовления поверочных газовых смесей.

Программное обеспечение генераторов идентифицируется как «ГГС контроллер v.1.0». Название и версию программного обеспечения можно просмотреть в специальном файле, в котором содержится программа работы контроллера и калибровочные характеристики генератора. На этапе производства генератора данный файл копируется с помощью программатора в микросхему контроллера и защищается системой защиты внутреннего контроллера от чтения и записи. Класс защиты программного обеспечения - «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии программного обеспечения

Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора программного обеспечения

ГГС контроллер

ГГС контроллер v 1.0

1.0

00104C91

CRC-16

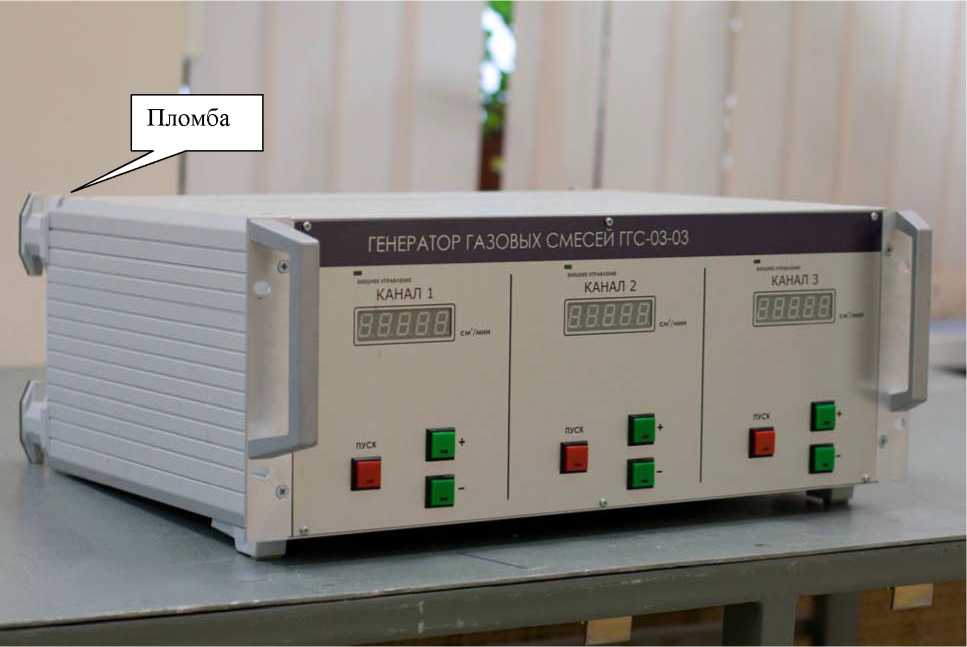

Внешний вид генератора представлен на рис 1. а) вид спереди

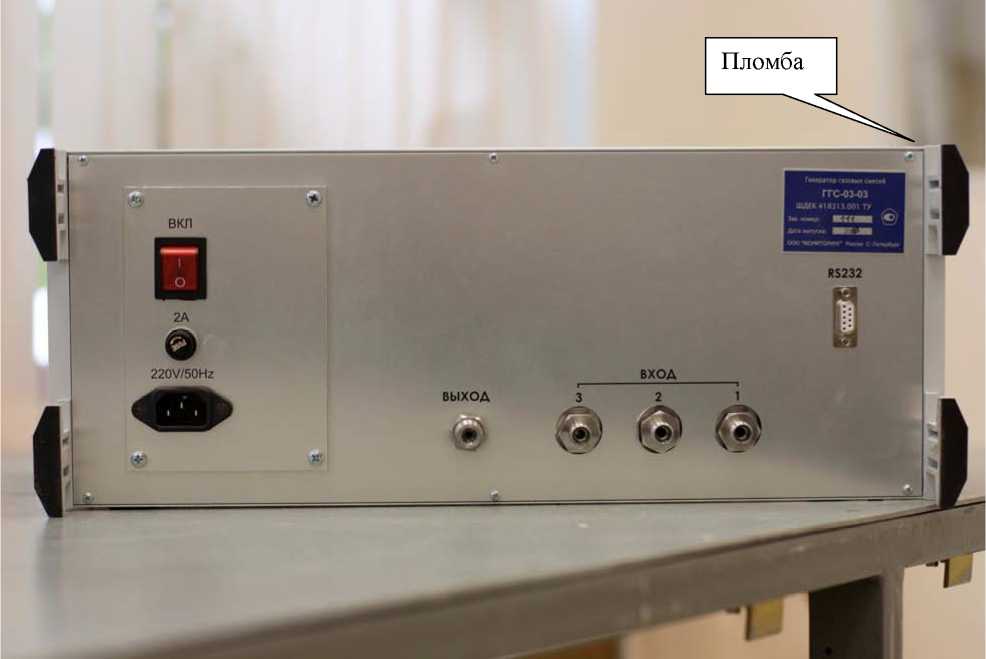

б) вид сзади

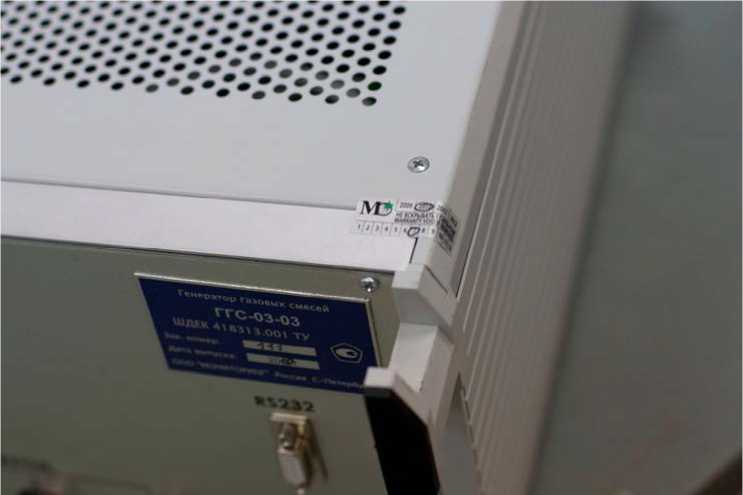

в) пломба

Рис 1 Внешний вид генератора ГГС-03-03

Технические характеристики

Компонентный состав ГС, диапазон воспроизведения объемной доли компонентов, пределы допускаемой относительной погрешности аттестации исходных ГС и пределы допускаемой относительной погрешности заданного значения объемной (массовой) доли целевого компонента в смеси на выходе генератора приведены в таблице 1.

Таблица 1

Целевые компоненты

Диапазон воспроизведения объемной доли целевого компонента, %

Пределы допускаемой относительной погрешности аттестации исходной ГС, %

Пределы допускаемой отн. погрешности заданного значения объемной (массовой) доли целевого компонента в смеси на выходе генератора, %

NO, NO2, SO2, H2S, NH3, CI2, HCl

1,0-10’6-1,0-10’3

±4,0

±

52 + (А(XB )P -100)2

XB

±2,0

±

1

42 + (А(XB)P -100)2 XB

1,0-10-3-0,5

±1,5

±3,0

±2,5

±3,5

±4,0

±5,0

±1,0

±2,5

0,5 - 10,0

±1,0

±2,5

±3,0

±4,0

±0,5

±2,0

О2

2,0^10’5 1) - 1,0-10-2

±2,0

±

32 + (А(XB)P -100)2 XB

Целевые компоненты

Диапазон воспроизведения объемной доли целевого компонента, %

Пределы допускаемой относительной погрешности аттестации исходной ГС, %

Пределы допускаемой отн. погрешности заданного значения объемной (массовой) доли целевого компонента в смеси на выходе генератора, %

±4,0

±

52 + (А(XB )P .100)2 XB

±0,5

±

22 + (А(XB)P -100)2 XB

1,0Ч0’2 - 0,5

±0,5

±2,0

±2,0

±2,5

±4,0

±4,5

±0,2

±1,5

0,5 - 10

±0,5

±2,0

±1,0

±2,0

±0,2

±1,5

CH4, H2, CO2, CO, Ar, He, N2, C3H8, C2H2, N2O, C2H4, C2H6, C4H10, СбН14, C5H12

1,0-10-6 - 1,0-10-3

±4,0

±

52 + ( А(XB )P .100)2 XB

±2,0

±

32 + (А(XB)P .100)2 XB

1,0-10-3 - 0,5

±2,0

±2,5

±3,0

±3,5

±1,0

±2,0

0,5 -10,0

±1,0

±2,0

±2,0

±3,0

±0,5

±2,0

±1,0

±2,0

1) Нижний предел диапазона воспроизведения (1-10’5 %) возможен только при комплектовании рабочего эталона регуляторами расхода газа с металлическими уплотнениями.

Примечания:

- В качестве исходных целевых газов могут использоваться эталоны сравнения или бинарные газовые смеси в азоте или воздухе по ТУ 6-16-2956-01 с содержанием определяемого компонента не более 10 %.

- В качестве газа-разбавителя применяются поверочные нулевые газы (ПНГ): воздух по ТУ 6-21-5-82 (с извещением о продлении № 5 от 5.08.99 г.) азот газообразный по ТУ 6-21-39-79, аргон сорт высший ГОСТ 10157-79 или высокой чистоты по ТУ 6-21-12-94, гелий газообразный марки «А» по ТУ 51-940-80.

Количество каналов измерения и регулирования расхода, диапазоны измерения и регулирования расхода по каналам, пределы допускаемой относительной погрешности генераторов при измерении расхода приведены в таблице 2.

Таблица 2

Номер кана**) ла )

Диапазон измерения и регулирования расходов, см3/мин )

Номинальная цена наименьшего разряда цифрового индикатора, см3/мин

Пределы допускаемой относительной погрешности генератора при измерении расхода, %

100 -70 % от верхнего предела диапазона

70 -30 % от верхнего предела диапазона

30 -5 % от верхнего предела диапазона

измерения и регулирования расхода

измерения и регулирования расхода

измерения и регулирования расхода

1

от 300 до 5000

1

±0,5

±1,0

±1,5

2

от 30,0 до 500,0

0,1

±0,5

±1,0

±1,5

3

от 2,00 до 40,00

0,01

±0,5

±1,0

±1,5

*)    .........    ____ _   ___ _____ „    „ л „   „„„„„„

- диапазоны измерения и регулирования расхода могут изменяться в зависимости от

технических требований к рабочему эталону

) - количество каналов может изменяться от 2 до 4 в зависимости от технических требований

Диапазон коэффициентов разбавления составляет от 2 до 2500. Способ задания коэффициента разбавления - непрерывный.

Пределы допускаемой относительной погрешности воспроизведения коэффициента разбавления в зависимости от режима работы генератора составляют ± (0,8 - 2,5) %.

Объемный расход приготавливаемой газовой смеси от 0,1 до 5,0 дм3/мин.

Время установления заданного значения объемной доли нормируемого компонента в ГС на выходе генератора от 1 до 30 мин.

Габаритные размеры, мм, не более: длина - 400, ширина - 500, высота - 200.

Масса, кг, не более: 15.

Средний срок службы, не менее: 8 лет.

Питание от сети переменного тока напряжением (220 + 22-33) В, частотой (50 ± 1) Гц.

Наибольшая потребляемая мощность генераторов не более 150 В А.

Условия эксплуатации:

- диапазон температуры окружающего воздуха от 288 до 298 К ( от 15 до 25 0С);

- диапазон атмосферного давления от 84 до 106,7 кПа (от 630 до 800 мм рт. ст.);

- относительная влажность окружающей среды не более 98 % при температуре 25 0С.

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель генераторов способом шелкогра-фии и на титульный лист Руководства по эксплуатации ШДЕК.418313.001 РЭ.

Комплектность

Комплект поставки генераторов газовых смесей ГГС-03-03 должен соответствовать ука-

занному в таблице 3

Таблица 3

Обозначение

Наименование и условное обозначение

Количество

Примечание

ШДЭК 418313.001

Генератор ГГС-03-03 в упаковке

1 шт.

ШДЭК 418313.001 РЭ

Руководство по эксплуатации

1 экз.

МП-242-1098-2010

Методика поверки

1 экз.

Комплект штуцеров и фторопластовых уплотнений

1 комплект

Примечание: исходные газовые смеси и ПНГ, а также редукторы поставляются отдельно по требованию заказчика.

Поверка

осуществляется по методике поверки МП-242-1098-2010 "Генератор газовых смесей ГГС-03-03. Методика поверки", разработанной и утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в январе 2011 г.

Основные средства поверки:

лист № 6 всего листов 6

- измеритель расхода газа Cal=Trak SL-800 номер по Государственному реестру № 37946-08, имеющий предел допускаемой относительной погрешности измерений ±0,2 %;

- эталонные установки, входящие в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-01;

- мегомметр М 4100/3 с рабочим напряжением 500 В, кл. 2,5;

- установка УПУ-1М, УЗ. 771. 001 ТУ

- поверочный нулевой газ-воздух марки А, Б по ТУ 6-21-5-82 в баллоне под давлением;

- поверочный нулевой газ (ПНГ) гелий - гелий марки А в баллоне под давлением по ТУ 51-940-80;

- азот особой чистоты сорт 2 по ГОСТ 9293-74.

Сведения о методах измерений

Методика измерений приведена в документе «Генератор газовых смесей ГГС-03-03.

Руководство по эксплуатации», 2011 г.

Нормативные документы

1. ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2. ГОСТ Р 52931-2008 Государственная система промышленных приборов и средств автоматизации. Общие технические требования. Методы испытаний.

3. ШДЕК.418313.001 ТУ «Генераторы газовых смесей ГГС-03-03. Технические усло

вия».

Рекомендации к применению

- при осуществлении деятельности в области охраны окружающей среды.
