Стенд для поверки и калибровки измерителей и регуляторов расхода газа СПИ-02
| Номер в ГРСИ РФ: | 46602-11 |
|---|---|
| Производитель / заявитель: | ООО "Сигм плюс инжиниринг", г.Москва |
Для измерений объемного и/или массового расхода газа при поверке и калибровке расходомеров газа различных типов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46602-11 | ||||||
| Наименование | Стенд для поверки и калибровки измерителей и регуляторов расхода газа | ||||||
| Модель | СПИ-02 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | e8ed6139-626d-89fd-e5d6-9ee4c924a7ac | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация ООО |
| Класс СИ | 29.01.01.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42386 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 1548 от 01.04.11 п.25 |
Производитель / Заявитель
ООО "Сигм плюс инжиниринг", РОССИЯ, г.Москва
Россия
117342, ул.Введенского, 3-5, тел. (495) 3333325
Поверка
| Методика поверки / информация о поверке | МП 2550-0152-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 12 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
46602-11: Описание типа
2011-46602-11.pdf
|
Скачать | 216.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Стенд для калибровки измерителей и регуляторов расхода газа СПИ-02 (далее -стенд СПИ-02) предназначен для измерений объемного и/или массового расхода газа при поверке и калибровке расходомеров газа различных типов.
Описание
Принцип действия стенда СПИ-02 основан на измерении объемного расхода газа ротационным расходомером, входящим в его состав.
Работа ротационного расходомера основана на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры расходомера, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на счетный механизм, регистрирующий число оборотов роторов, а, следовательно, и объем газа, прошедший через расходомер, кроме того, частота вращения роторов преобразуется в последовательность электрических импульсов, частота которых пропорциональна расходу газа.
Стенд СПИ-02 состоит из ротационного расходомера, блока питания и индикации расхода. Измерение расхода проводится ротационным расходомером с последующей передачей данных в виде частотного электрического сигнала в блок питания и индикации.
Блок питания и индикации предназначен для питания ротационного расходомера и визуализации значений измеряемого расхода газа. Блок питания и индикации позволяет привести значения расхода в рабочих условиях к стандартным (для приведения к стандартным условиям стенд снабжен преобразователями давления и температуры).
Расход газа создается любым воздушным компрессором соответствующей производительности.
Стенд СПИ-02 не имеет ни встроенного, ни внешнего программного обеспечения.
Технические характеристики
Таблица 1
|
Наименование параметра |
Значение параметра |
|
Диаметр условного прохода трубопровода (Ду), мм |
40 |
|
Диапазон измерений расхода, м3/ч |
от 0,65 до 65 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода газа в рабочих условиях, 5 р, % |
± 0,3 |
|
Пределы допускаемой относительной погрешности при определении объемного расхода газа в стандартных условиях, 5 с, % |
± 0,5 |
|
Рабочее давление, (изб.) МПа |
не более 1,6 |
Продолжение таблицы 1
|
Напряжение питания переменного тока, В |
198-242 |
|
Потребляемая мощность, не более, Вт |
700 |
|
Диапазон температуры окружающей среды, оС |
22 ± 5 |
|
Атмосферное давление окружающего воздуха, кПа |
84.106 |
|
Относительная влажность воздуха, % |
45.80 |
|
Г абаритные размеры стенда СПИ-02, м |
1,5; 1,0; 0,5 |
|
Масса, кг |
35 |
|
Средний срок службы, лет |
8 |

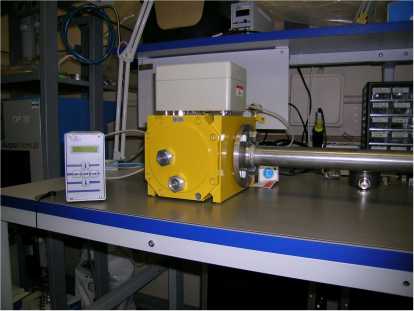

Внешний вид стенда показан на рис.1
Рис.1
Знак утверждения типа
Знак утверждения типа наносят на эксплуатационную документацию типографским способом и на блок управления и обработки информации преобразователя в виде наклейки.
Комплектность
В комплект поставки входят:
1. Ротационный расходомер R-065-TD - 1 шт,
2. Блок питания и индикации расхода - 1 шт,
3. Методика поверки МП 2550-0151-2010 - 1 экземпляр,
4. Руководство по эксплуатации - 1 экземпляр.
Поверка
осуществляется по методике «МП 2550-0152-2010 Стенд для поверки и калибровки измерителей и регуляторов объемного расхода газа СПИ-02. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 1 октября 2010 г.
Основные средства поверки: Государственный первичный эталон ГЭТ 118-06, диапазон расхода 0,003-1000 м3/ч, погрешность ± 0,04 %.
Сведения о методах измерений
Методика измерений изложена в Руководстве по эксплуатации стенда для калибровки измерителей и регуляторов объемного расхода газа СПИ-02.
Нормативные документы
1. Техническая документация фирмы-изготовителя.
2. ГОСТ Р 8.618-2006. Государственная система обеспечения единства измерений. Государ-ственная поверочная схема для средств измерений объемного и массового расходов газа.
Рекомендации к применению
