Установка для поверки транспортных мер полной вместимости ГРАД-ТМ
| Номер в ГРСИ РФ: | 46603-11 |
|---|---|
| Производитель / заявитель: | ООО "Нефтестандарт", г.Воронеж |
Для измерения объема поверочной жидкости (воды) при калибровке и поверке транспортных мер полной вместимости (автоцистерн, прицепов-цистерн, полуприцепов по ГОСТ Р 50913).
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46603-11 | ||||||
| Наименование | Установка для поверки транспортных мер полной вместимости | ||||||
| Модель | ГРАД-ТМ | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | b0370810-d10b-f244-9847-faad66f0182b | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 8.470-82 |
| Класс СИ | 29.02 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Воронежского ЦСМ |
| Адрес центра | 394018, г.Воронеж, ул.Станкевича, 2 |
| Руководитель центра | Гуров Павел Алексеевич |
| Телефон | (8*073*2) 55-06-12 |
| Факс | 52-01-35 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42387 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 1548 от 01.04.11 п.26 |
Производитель / Заявитель
ООО "Нефтестандарт", РОССИЯ, г.Воронеж
Россия
394002, ул.Димитрова, 132 А, кв.55, тел. (4732) 2840 93 факс 54 33 35, E-mail: neftestandart@mail.ru
Поверка
| Методика поверки / информация о поверке | КЮМВ.102809.001МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 23 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
46603-11: Описание типа
2011-46603-11.pdf
|
Скачать | 294.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Установка для поверки транспортных мер полной вместимости ГРАД-ТМ предназначена для измерения объема поверочной жидкости (воды) при калибровке и поверке транспортных мер полной вместимости (автоцистерн, прицепов-цистерн, полуприцепов по ГОСТ Р 50913).
Описание
Принцип действия установки основан на измерении объема поверочной жидкости, перекачиваемой центробежным насосом автозаправщика из вспомогательной емкости в меру вместимости.
Установка состоит из автозаправщика 5Л62А и компрессорной системы СБ4/С-50.
Автозаправщик 5Л62А представляет собой насосно-дозирующую установку, включающую в себя:
- центробежный насос;
- счетчик жидкости;
- контрольные бак;
- систему пневматических клапанов и трубопроводов;
- напорно-всасывающие рукава, напорные рукава и устройства (заправочный кран, переходниками).
Автозаправщик выдает заданный объём поверочной жидкости из вспомогательной емкости в поверяемую меру вместимости

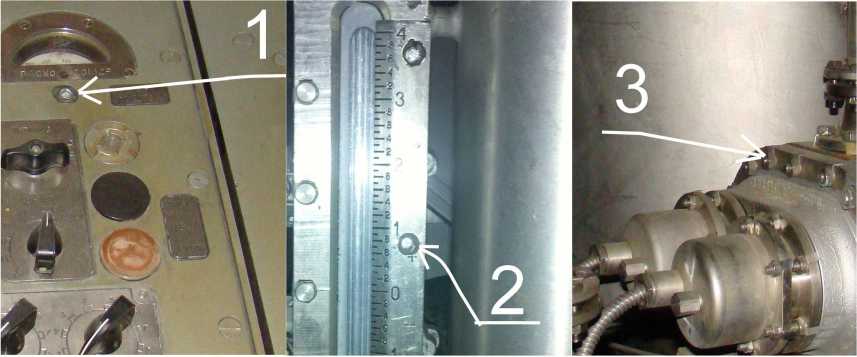

Фотографии мест опломбирования
Обозначения: 1 - регулировочный болт расходомера на панели счетного устройства СУ-5А;
2 - регулировочный болт шкалы контрольного бака;
3 - болты на счетчике жидкости (литромере СА-3МГ).
Технические характеристики | |
|
Номинальная вместимость контрольного бака, л |
200 |
|
Номинальные значения расходов, л/мин |
100, 150, 200, 250 |
|
Пределы допускаемой относительной погрешности задания объемного расхода, % |
+ 15 и -10 |
|
Пределы допускаемой основной абсолютной погрешности вместимости контрольного бака, % номинальной вместимости |
±0,05 |
|
Пределы допускаемой относительной погрешности измерения объема установкой, % |
± 0,15 |
|
Условия эксплуатации установки: - температура окружающего воздуха и поверочной жидкости, °С |
10 - 30 |
|
- атмосферное давление, кПа |
86,0 - 106,7 |
|
- относительная влажность при температуре 25 °С, % |
30 - 80 |
|
Электропитание: | |
|
- напряжение питающей сети, В - частота, Гц |
327 - 418 49 - 51 |
|
Габаритные размеры автозаправщика, мм, не более |
5640х2342х2730 |
|
_ Масса автозаправщика, т, не более Средний срок службы, лет Средняя наработка до отказа, ч |
6 10 15000 |
Знак утверждения типа
наносится на маркировочную табличку приборной панели установки методом металлофото; на титульные листы эксплуатационных документов типографским способом.
Комплектность
Автозаправщик 5Л62А 1 шт.
Компрессорная система СБ4/С-50 1 шт.
Эксплуатационные документы:
Техническое описание и инструкция по эксплуатации на автоза- 2 книги правщик 5Л62А
Руководство по эксплуатации на установку 1 экз.
КЮМВ.102809.001РЭ
Паспорт на установку КЮМВ.102809.001ПС 1 экз.
Методика поверки на установку КЮМВ.102809.001МП 1 экз.
Поверка
осуществляется по документу «Установка для поверки транспортных мер полной вместимости ГРАД-ТМ. Методика поверки КЮМВ.102809.001МП», утвержденному ГЦИ СИ ФГУП «Воронежский ЦСМ» 25 октября 2010 г.
Перечень основных средств поверки (эталонов): мерник 1-го разряда номинальной вместимостью 200 дм3 по ГОСТ 8.400-80; мерник 2-го разряда номинальной вместимостью не менее 200 дм3 по ГОСТ 8.400-80, стеклянные колбы 1-го разряда.
Сведения о методах измерений
Метод измерений объема поверочной жидкости изложен в руководстве по эксплуатации КЮМВ. 102809.001РЭ «Установка для поверки транспортных мер полной вместимости ГРАД-ТМ».
Нормативные документы
1. ГОСТ 8.400-80 «ГСП. Мерники металлические образцовые. Методика поверки»
2. ГОСТ 8.470-82 «ГСП. Государственная поверочная схема для средств измерений объема жидкости»
3. КЮМВ.102809.001 МП «Установка для поверки транспортных мер полной вместимости ГРАД-ТМ. Методика поверки». Техническая документация предприятия-изготовителя.
Рекомендации к применению
Поверка транспортных мер полной вместимости
