Преобразователи термоэлектрические с термопарой К
| Номер в ГРСИ РФ: | 46612-11 |
|---|---|
| Производитель / заявитель: | Фирма "Thermo Sensors Corporation", США |
Для измерения температуры газообразных и жидких сред в горелках дожигания попутного газа в факельной установке сжигания попутных газов в диапазоне температур -40...1250°С, во взрывобезопасных зонах.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46612-11 | |||||||||||||||||||||||||||
| Наименование | Преобразователи термоэлектрические с термопарой | |||||||||||||||||||||||||||
| Модель | К | |||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2987c4ed-e7c7-2e60-b968-83c864ac4d77 | |||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||
| Год регистрации | 2011 | |||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42400 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 1573 от 07.04.11 п.05 |
Производитель / Заявитель
Фирма "Thermo Sensors Corporation", СОЕДИНЕННЫЕ ШТАТЫ
США
PO Box 405 Gautney St, Garland, TX 75040, USA, Тел. +1(972)494-1566 Факс +1(972)272-2112, E-mail: mark@thermosensors.com
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.338-02 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
46612-11: Описание типа
2011-46612-11.pdf
|
Скачать | 109.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи термоэлектрические с термопарой типа К (далее термопреобразователи, ТП) предназначены для измерения температуры газообразных и жидких сред в горелках дожигания попутного газа в факельной установке сжигания попутных газов в диапазоне температур от минус 40 до 1250 °С, во взрывобезопасных зонах.
Описание
Принцип работы термопреобразователя основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его горячим спаем и свободными концами. Термопара состоит из двух термоэлектродов, соединенных на одном конце гальваническим способом, место соединения называется горячим спаем.

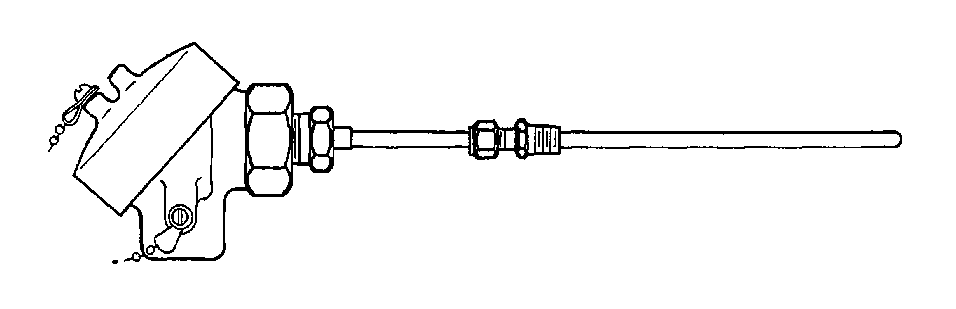

Термопреобразователь состоит из термопары типа К, помещенной в защитную арматуру. Положительный термоэлектрод термопары типа К выполнен из сплава хромель, а отрицательный - из сплава алюмель. Термоэлектроды изолированы друг от друга защитными бусами из окиси алюминия. Защитная арматура выполнена из жаропрочной нержавеющей стали. Свободные концы подсоединены в головке ТП к контактным клеммам.
Термопреобразователи по исполнению одинарные, однозонные, одноканальные, погружаемые.
Технические характеристики | ||
|
1) |
Диапазон температур, °С |
от минус 40 до 1250 |
|
2) |
НСХ преобразования по ГОСТ Р 8.585 - 2001 |
К |
|
3) |
Класс по ГОСТ 6616-94 |
2 |
|
4) |
Пределы допускаемой абсолютной погрешности, °С: для класса 2 в диапазоне температур от минус 40 до 333 °С |
±2,5 |
|
в диапазоне температур свыше 333 до 1250 °С |
±0,0075t | |
|
5) |
Показатель тепловой инерции не более, с |
20 |
|
6) |
Длина монтажной части, мм |
1850 |
|
7) |
Диаметр монтажной части, мм |
8 |
|
8) |
Материал защитной арматуры |
нержавеющая сталь |
|
9) |
Масса, кг |
1,9 |
|
10) |
Срок службы, лет |
10 |
|
11) |
Условия эксплуатации: диапазон температуры окружающей среды, °С |
от минус 40 до 40 |
|
относительная влажность воздуха, % |
90 без конденсации | |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на прибор в виде наклейки.
Комплектность
1. Термопреобразователь - 1 шт.
2. Паспорт - 1 экз. на партию 8 шт.
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
При поверке используют:
- преобразователь термоэлектрический платинородий-платиновый эталонный ППО 2го разряда с индивидуальной градуировкой в диапазоне температур от 300 до 1100°С,
- преобразователь термоэлектрический медь-копелевый эталонный МКО 2-го разряда с индивидуальной градуировкой в диапазоне температур от минус 196 °С до 0 °С,
- криостат жидкостный мод.814 диапазон рабочих температур от минус 80 °С до 0 °С, нестабильность поддержания температуры ± 0,02 °С,
- многоканальный прецизионный измеритель температуры серии МИТ-8 диапазон измерения напряжения от минус 300 мВ до 300 мВ, пределы допускаемой абсолютной погрешности ±(0,0010+10-4U) мВ,
- малоинерционная трубчатая печь с терморегулятором МТП-2МР рабочий диапазон температур от 300 °С до 1200 °С, температурный градиент в средней части не более 0,8 °С/см, сосуды Дьюара.
Сведения о методах измерений
ТП используются в качестве первичного преобразователя в комплекте с вторичным прибором, методика прямого измерения изложена в эксплуатационной документации на вторичный прибор.
Нормативные документы
1. ГОСТ 6616-94 «Преобразователи термоэлектрические. Технические условия»;
2. ГОСТ Р 8.585 - 2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
3. ГОСТ 8.558 - 93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
Рекомендации к применению
Применяются при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
