Установки мобильные радиометрические УДИ-2

Назначение

Установки мобильные радиометрические УДИ-2 (далее - установки) предназначены для непрерывного автоматизированного измерения объёмной активности гамма-излучающего радионуклида йода 131I (далее - йода).

Описание

Установка состоит из трех основных блоков: измерительного блока (БИ), аккумуляторного блока (БА) и блока индикации.

При прокачке воздуха через сорбционную ловушку фильтровального устройства радионуклиды йода поглощаются сорбентом. Под сорбционной ловушкой расположен сцинтилляционный детектор. Осевшие на сорбент радионуклиды йода испускают гамма-кванты, которые, при взаимодействии со сцинтиллятором детектора, вызывают излучение света.

Излучаемое количество фотонов пропорционально энергии гамма-квантов, поглощенных сцинтиллятором. Вспышки света преобразуются в фотоприемнике в электрические импульсы, которые поступают на один из входов двухвходового 1024 канального АЦП и далее в процессор установки.

Процессор измерительного блока обрабатывает данные полученные за время регистрации tper. Обработанный массив данных с учетом калибровочных и настроечных коэффициентов в виде энергетического спектра гамма-излучающих радионуклидов идентифицируется со спектром радионуклидов йода с выделением характерной спектральной области- пика полного поглощения контролируемого радионуклида.

За это же время измеряется объем прокачанного воздуха с помощью встроенного расходомера.

Полученные спектральные отсчеты и данные об объёме прокаченного воздуха обрабатываются процессором. По результатам измерения активности радионуклида йода, осаждаемой на фильтре ловушки, и объему прокачанного за i-ый промежуток времени воздуха определяется объемная активность радионуклидов как разница между предыдущим значением измеренной на фильтре активности Ап-1 и измеренной активности An в текущий момент времени, отнесенная к объему прокачанного воздуха V(At=tper) за время регистрации.

Для уменьшения погрешности измерений, обусловленной влиянием внешнего гамма-излучения, в состав установки введен дополнительный компенсационный канал. Детекторы измерительного и компенсационного каналов расположены в одинаковых свинцовых экранах.

Внешний гамма-фон, не поглощенный экраном, измеряется компенсационным детектором, который подключен ко второму входу АЦП. При расчетах показания компенсационного детектора вычитаются из показаний спектрометрического детектора.

Измеренные значения записываются в энергонезависимую память, формируя архив измерений, который при необходимости можно просмотреть с использованием программы «Конфигуратор».

В установке предусмотрена возможность цветовой и звуковой сигнализации о превышении заданных порогов измерений.

Установка обеспечивает возможность:

- автоматизированного контроля объемной активности контролируемого радионуклида йода с регистрацией ее временной динамики;

- обработки и представления полученной информации, в том числе о состоянии устройств установки- самодиагностика), на выносном блоке индикации;

- передачи полученной информации во внешний информационный канал по линиям связи, организованным на базе средств стандарта GSM/GPRS, интерфейсов RS-485 (протокол обмена MODBUS RTU), Ethernet с использование каналообразующей аппаратуры АСКРО АС.

Для идентификации местоположения установки используются данные GPS навигатора. Программное обеспечение

Программное обеспечение «Конфигуратор» (далее - программа «Конфигуратор») предназначено для выполнения следующих функций:

- оперативного управления установкой;

- настройки и поверки с помощью ПЭВМ;

- анализа данных (в том числе архивных данных).

Программа поддерживает конфигурирование через ini-файл, что позволяет вносить изменения в интерфейс программы, поддержку работы с новыми устройствами без изменения программного кода.

Для полноценной работы программы «Конфигуратор» необходим компьютер с установленной операционной системой семейства MS Windows (версия не ниже Windows 98), c сетевой платой Ethernet и свободным COM-портом (RS-232).

Идентификационные данные программного обеспечения в соответствии с таблицей 1

Таблица 1

ствует, поэтому на метрологические характеристики СИ не влияет.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010................................................................А.

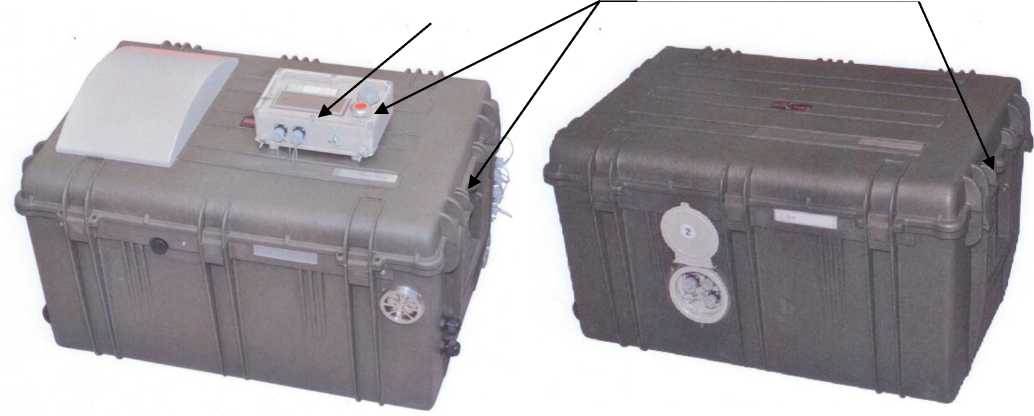

Внешний вид составных частей установки мобильные радиометрические УДИ-2 пред-

ставлен на рисунке 1.

Блок индикации Места для гарантийной пломбы

Блок измерительный                       Блок аккумуляторный

Рисунок 1

Все технические средства (ТС), входящие в состав установки, опломбированы в соответствии с конструкторской документацией.

Измерительный блок обеспечен защитой от несанкционированного доступа к узлам и схемам с передачей сообщения о факте несанкционированного доступа на верхний уровень АСКРО. Механизмы разблокирования доступа к узлам и схемам блока приводятся в действие специальным ключом.

Технические характеристики

Диапазон измерений объёмной активности радионуклидов йода .....

Пределы допускаемой основной относительной погрешности измерений ........................................................................................................

- активности источника 137Cs для энергии 662 кэВ на фильтре сорбционной ловушки ...................................................................................

- объёмной активности йода ..................................................................

Эффективность регистрации гамма-излучения йода при энергии 667,7 кэВ ..................................................................................................

Интегральная нелинейность...................................................................

Диапазон расхода прокаченного воздуха через фильтровальное устройство установки...................................................................................

Пределы допускаемой относительной погрешности измерений объема прокаченного воздуха через фильтр ................................................

Значение собственной фоновой активности установки .....................

Время установления рабочего режима при постоянных внешних условиях.......................................................................................................

от 3,7 до 3,7-106 Бк-м-3

±20 %

±50 %

от 0,7540’2 до 340’2 с-1<Бк-1

не более ±20 %.

от 20 до 200 л/мин

±10 %

не более 1,0 Бк-м-3

не более 30 мин

Пределы дополнительной погрешности измерения при отклонении температуры окружающего воздуха от нормальных условий до предельных рабочих значений

- объёмной активности йода .......................................................... ±20 %

- объема прокачанного установкой воздуха ................................ ±15 %

Пределы дополнительной погрешности измерения при повышенной влажности окружающего воздуха

- объёмной активности йода ..........................................................

- объема прокачанного установкой воздуха ................................

Электропитание установки осуществляется:

- от однофазной сети переменного тока

напряжением

частотой

- от встроенной аккумуляторной батареи напряжением Мощность, потребляемая измерительным блоком:

при питании от сети переменного тока ........................................

при питании от сети постоянного тока ........................................

Рабочие условия эксплуатации в воздушной среде:

- диапазон рабочих температур

- предельное значение относительной влажности при +30 °С и более низких температурах с конденсацией влаги ...............................

низких температурах без конденсации влаги, %,

- атмосферное давление в диапазоне ..................................................

Габаритные размеры технических средств установки:

Блок измерительный ............................................................................

Блок аккумуляторный ..........................................................................

Блок индикации ....................................................................................

Масса технических средств установки:

Блок измерительный.............................................................................

не более ±10 %

±10 %

220+-3232 В

50+-22,,55 Гц

+12-+42 В

не более 300 В-А

не более 300 Вт

от минус 40 до + 50°С

100 %

от 84,0 до 106,7 кПа

838x554x515 мм 860x550x435 мм 222x164x73 мм

70,0 кг

Блок аккумуляторный........................................................................... 70,0 кг

Блок индикации..................................................................................... 4,0 кг

Знак утверждения типа

Знак утверждения типа наносится на шильдик, расположенный на верхней крышке измерительного блока, методом фотопечати титульный лист эксплуатационной документации типографским способом или специальным штампом.

Комплектность

В комплект поставки устройств должны входить технические средства и эксплуатаци-

онная документация, указанные в таблице 2. Таблица 2

Поверка

осуществляется в соответствии с разделом 4 Руководства по эксплуатации ФВКМ.412123.009РЭ-ЛУ «Методика поверки», утвержденным ГЦИ СИ ФГУ «Менделеевский ЦСМ» в 2010 г.

Основное поверочное оборудование:

- источники радионуклидные закрытые фотонного излучения эталонные ОСГИ-Р на основе 137Cs и 60Co - рабочие эталоны 2 разряда;

- источники радионуклидные закрытые фотонного излучения эталонные ОСГИ-Р на основе 137Cs - рабочий эталон 2 разряда;

- счетчик газа СГБ типоразмера G4-1 по ГОСТ Р 50818-95, пределы относительной погрешности ±1,5 % в диапазоне расхода газов от 0,4 до 6 м3-ч.

- контрольный источник из комплекта поставки;

- установка поверочная дозиметрическая гамма- излучения УПГД-2М-Д, диапазон воспроизведения МАЭД гамма-излучения в диапазоне от 5-10’7 до 540’2 Зв^ч’1, ПГ ±3,5 %.

Сведения о методах измерений

Сведения о методиках (методах) измерений изложены в разделе 2 «Использование по назначению» Руководства по эксплуатации ФВКМ.412123.009РЭ-ЛУ.

Нормативные документы

1. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

2. ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.

3. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4. ГОСТ 8.033-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников.

5. НП-031-01 Нормы проектирования сейсмостойких атомных станций.

Рекомендации к применению

Установки применяются при:

- осуществлении деятельности в области охраны окружающей среды;

- осуществлении деятельности по обеспечению безопасности при чрезвычайных ситуациях;

- выполнении работ по обеспечению безопасных условий и охраны труда;

- осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
