Счетчики статические (электронные) ватт-часов активной энергии переменного тока однофазные СО-Э411
| Номер в ГРСИ РФ: | 46618-11 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ТОО "Талдыкорганский завод электрических приборов", Казахстан, г.Талдыкорган |
Для измерения электрической энергии переменного тока номинальной частотой 50 Гц в однофазных двухпроводных цепях напряжением 220 В в условиях эксплуатации по группе 4 ГОСТ 22261 в закрытых помещениях при отсутствии в воздухе агрессивных паров и газов в диапазоне температур -40...55?С и относительной влажностью воздуха не более 80 % при температуре 25?С.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46618-11 |
| Действует | по 07.04.2016 |
| Наименование | Счетчики статические (электронные) ватт-часов активной энергии переменного тока однофазные |
| Модель | СО-Э411 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 67ce63c9-35e3-0675-4178-0e4f72db74a4 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ Р 52322-2005 ( МЭК 62053-21:2003) |
| Класс СИ | 34.01.03 |
| Год регистрации | 2011 |
| Страна-производитель | Казахстан |
| Центр сертификации СИ | |
| Наименование центра | Госстандарт Казахстана |
| Адрес центра | Казахстан, 480035, г.Алматы, ул.Алтынсарина, 83 |
| Руководитель центра | Рысбеков Марат Абдисалиевич |
| Телефон | (8*3272) 21-08-08 |
| Факс | 21-48-45 |
| Информация о сертификате | |
| Срок действия сертификата | 07.04.2016 |
| Номер сертификата | 42406 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1573 от 07.04.11 п.11 |
Производитель / Заявитель
ТОО "Талдыкорганский завод электрических приборов", КАЗАХСТАН, г.Талдыкорган
Казахстан
040000, Алматинская обл., Северная промзона, тел. (7282)21-40-51, факс 21-41-08
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.584-04 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
46618-11: Описание типа
2011-46618-11.pdf
|
Скачать | 195.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счетчики статические (электронные) ватт-часов активной энергии переменного тока однофазные типа СО-Э411 (далее счетчики) предназначены для измерения электрической энергии переменного тока номинальной частотой 50 Гц в однофазных двухпроводных цепях напряжением 220 В в условиях эксплуатации по группе 4 ГОСТ 22261 в закрытых помещениях при отсутствии в воздухе агрессивных паров и газов в диапазоне температур от минус 40 °С до плюс 55 °С и относительной влажностью воздуха не более 80 % при температуре 25 °С.
Описание
Счетчики представляют собой электроизмерительные приборы электронной системы, преобразующие аналоговые величины напряжения и тока в частотную последовательность импульсов, пропорциональную активной энергии, протекающей через счетчик.
Измерительные элементы счетчиков конструктивно выполнены на печатной плате и помещены в корпус, выполненный из изоляционного материала. Датчиком тока является шунт.
Счетчики снабжены суммирующим устройством барабанного типа или электронным дисплеем.
Счетчики имеют испытательное выходное устройство доступное с лицевой стороны.
Принцип действия счетчиков основан на преобразовании входных сигналов тока и напряжения однофазной сети из аналогового представления в цифровое, с помощью специализированной микросхемы. По измеренным и вычисленным значениям тока и напряжения формируются импульсы, пропорциональные активной мощности, которые поступают на счетный механизм или электронный дисплей и телеметрический выход.

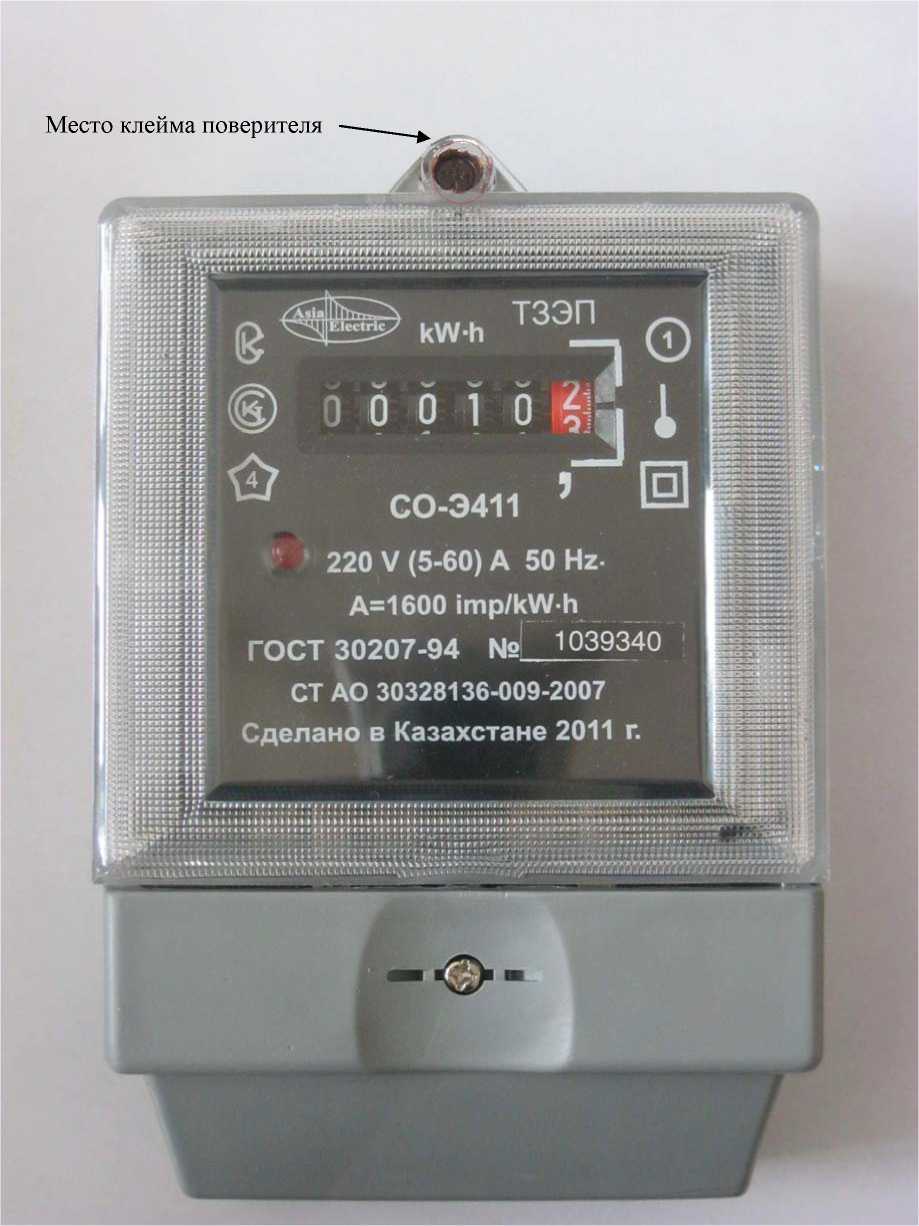

Фото с указанием места клейма поверителя.
Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная сила тока , А |
5 |
|
Максимальная сила тока, А |
60 |
|
Номинальное напряжение , В |
220 |
|
Номинальная частота Г ц, |
50 |
|
Порог чувствительности, мА, не более |
20 |
|
Класс точности по ГОСТ Р 52322-2005 |
1,0 |
|
постоянная счетчика, имп/ кВт^ч |
1600 |
|
Полная потребляемая мощность: в токовой цепи В^А, не более в цепи напряжения, В^А - активная мощность в каждой цепи напряжения, Вт, не более |
4,0 10 2 |
|
Диапазон рабочей температуры, °С |
от минус 40 до плюс 55 |
|
Предельный диапазон транспортирования, °С |
от минус 45 до плюс 70 |
|
Габаритные размеры с крышкой, мм, не более |
175; 115; 65 |
|
Масса, кг, не более |
0,7 |
|
Средняя наработка до отказа, ч., не менее |
70080 |
|
Средний срок службы, лет, не менее |
24 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта и методом шелкографии на щитке счетчика
Комплектность
|
Счетчик с крышкой |
- 1 шт. |
|
Паспорт АОКЭ.411.005.001ПС |
- 1 шт. |
|
Коробка упаковочная |
-1 шт. |
Поверка
осуществляется по документу ГОСТ 8.584-2004 "ГСИ. Счетчики статические активной энергии переменного тока. Методика поверки".
Для поверки применяются:
- установка ЦУ 6800;
- счетчик эталонный ЦЭ 6806, кл. т. 0,2;
Сведения о методах измерений
Методика (метод) измерений содержится в паспорте на счетчик.
Нормативные документы
1 ГОСТ Р 52322-2005 ( МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. «Статические счетчики активной энергии классов точности 1 и 2»
2 ГОСТ Р 52320-2005. ( МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования . Испытания и условия испытаний. Счетчики электрической энергии»
3 ГОСТ 8.584-2004 "ГСИ. Счетчики статические активной энергии переменного тока. Методика поверки".
Рекомендации к применению
осуществление торговли и товарообменных операций.
