Трансформаторы напряжения UMZ 17
| Номер в ГРСИ РФ: | 46631-11 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "ABB Automation Products GmbH", Германия |
Для контроля и передачи сигнала измерительной информации приборам измерения и устройствам защиты в установках переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46631-11 | |||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||
| Модель | UMZ 17 | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 8e46281a-40c2-579a-4455-ebf218929504 | |||||||||||||||
| Испытания |
|
|||||||||||||||
| Год регистрации | 2011 | |||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 34.01.02 |
| Год регистрации | 2011 |
| Страна-производитель | Польша |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Ростест-Москва |
| Адрес центра | 117418, г.Москва, Нахимовский пр-т, 31 |
| Руководитель центра | Бас Виталий Николаевич |
| Телефон | (8*095) 332-67-77 |
| Факс | 124-99-96 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42418 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 1573 от 07.04.11 п.23 |
Производитель / Заявитель
Фирма "ABB Sp. z.o.o. Oddzial w Przasnyszu", ПОЛЬША
Польша
ul. Leszno 59, 06-300 Przasnysz, Poland, Тел. +48 /29/75 33 200, Факс +48 /29/75 33 321
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
46631-11: Описание типа
2011-46631-11.pdf
|
Скачать | 88.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения UMZ 17 (далее - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации приборам измерения и устройствам защиты в установках переменного тока промышленной частоты.
Описание
Трансформаторы напряжения UMZ 17 представляют собой однофазные масштабные преобразователи индуктивного типа с одним изолированным выводом первичной обмотки. Трансформаторы имеют одну первичную и одну вторичную обмотку. Первичная и вторичные обмотки залиты специальным компаундом, который обеспечивает основную изоляцию. Выводы вторичной обмотоки помещены в контактной коробке, закрепленной на основании трансформатора.
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока

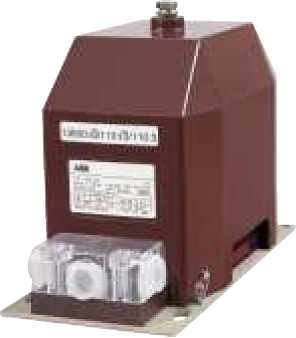

Рис. 1 - Фотография общего вида трансформаторов напряжения UMZ 17.
Технические характеристики
Основные метрологические и технические характеристики приборов указаны в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
1 |
2 |
|
Заводской номер |
1YMP006UMZ00443, 1YMP006UMZ00444, 1YMP006UMZ00445, 1YMP006UMZ00446 |
|
Номинальное рабочее напряжение, В |
15000 |
|
Номинальное напряжение первичной обмотки, В |
10000 |
|
Номинальное напряжение вторичной обмотки, В |
100 |
|
Номинальный класс точности вторичной обмотки |
0,5 |
|
Номинальная вторичная нагрузка, ВА |
60 |
|
Номинальная частота, Г ц |
50 |
|
Масса, кг, не более |
31 |
|
Г абаритные размеры, мм, не более (Д х Ш х В) |
350 х280 х 178 |
|
Диапазон рабочих температур, °С |
от минус 10 до 55 |
Знак утверждения типа
Знак утверждения типа наносится на трансформатор методом наклейки и на паспорт типографским способом.
Комплектность
В комплект поставки входят:
- трансформатор напряжения UMZ 17-1 шт.;
- паспорт - 1 экз.
Поверка
осуществляется по документу ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
Сведения о методах измерений
Методы измерений с помощью трансформаторов напряжения UMZ 17 указаны в документе «Трансформаторы напряжения UMZ 17. Паспорт».
Нормативные документы
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
2. ГОСТ 8.216-88 «Трансформаторы напряжения. Методика поверки».
Рекомендации к применению
- осуществлении торговли и товарообменных операций.
