Капнографы OLG-2800 K

Назначение

Капнографы OLG-2800 К (в дальнейшем - монитор), предназначены для измерения парциального давления двуокиси углерода (CO2) в выдыхаемом пациентом воздухе и частоты дыхания (ЧД).

Описание

Конструктивно монитор выполнен в настольном исполнении в пластмассовом корпусе. Монитор включает в себя электронный блок с жидкокристаллическим дисплеем, линию мониторинга СО2 с датчиком, кабель питания и провод заземления, адаптер дыхательного пути. Принцип работы монитора основан на измерении парциального давления двуокиси углерода (CO2) в выдыхаемом пациентом воздухе.

Мониторы обеспечивают возможность визуального наблюдения на экране ЖК-дисплея монитора кривой капнограммы в реальном масштабе времени. При выходе измеряемых параметров за установленные пределы включается режим тревожной сигнализации. Монитор может работать как от сети переменного тока, так и от встроенной аккумуляторной батареи. Модификация капнографа «OLG-2800 К» может быть оснащена различными видами узлов датчиков СО2 (TG-900P, TG 950P, TG 920P) и разными видами назальных адаптеров для разных типов пациентов.

Монитор обеспечивает

- продолжительное неинвазивное измерение и отображение на дисплее парциального давления углекислого газа в конце выдоха (CO2). Уровень CO2 отображается в мм рт. ст.

- продолжительное неинвазивное измерение и отображение на дисплее частоты дыхания (ЧД);

- отображение на экране дисплея кривой капнограммы;

- установку пределов тревожной сигнализации и подачу сигналов тревоги по всем измеряемым параметрам.

Экран монитора разделён на несколько областей отображения информации: область графической информации; область информации о пациенте; область числовых значений измеряемых параметров и область системной информации. На экране монитора во всех режимах отображаются текущая дата и время.

Программное обеспечение

Капнографы «OLG-2800 К» имеют встроенное программное обеспечение «CASE», которое используется для выполнения и просмотра результатов измерений, изменения настроечных параметров монитора, просмотра памяти данных и т.д.

Основные функции программного обеспечения: управление работой монитора, обработка и хранение результатов измерений.

Структура встроенного программного обеспечения представляет древовидную форму и состоит из разделов прописанных в соответствующих главах РЭ на мониторы.

Программное обеспечение (ПО) капнографов запускается в автоматическом режиме после включения прибора. Идентификационные данные программного обеспечения приведены в Таблице 1.

Таблица 1

Программное обеспечение «CASE» используется для выполнения измерений, просмотра результатов измерений в реальном времени на дисплее прибора, изменения настроечных параметров, просмотра памяти данных и т.д. Обеспечена защита на аппаратном уровне (опломбирование) от несанкционированной подмены программного модуля.

Уровень защиты: А. Не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений.

Программное обеспечение не оказывает влияния на метрологические характеристики капнографов.

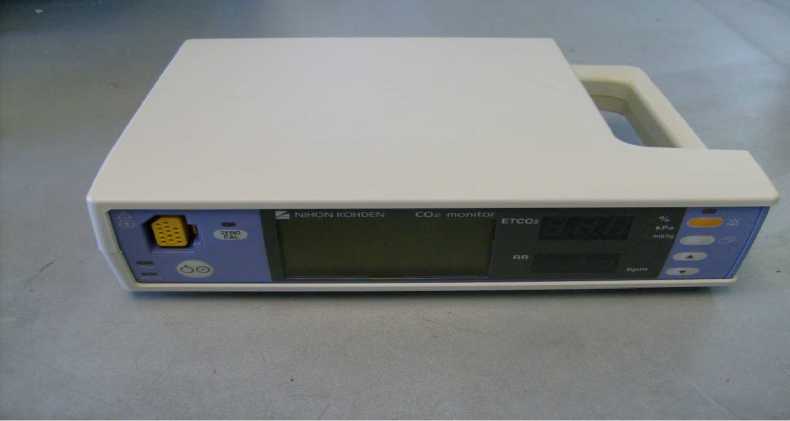

Рисунок 1 - Капнограф OLG-2800 К.

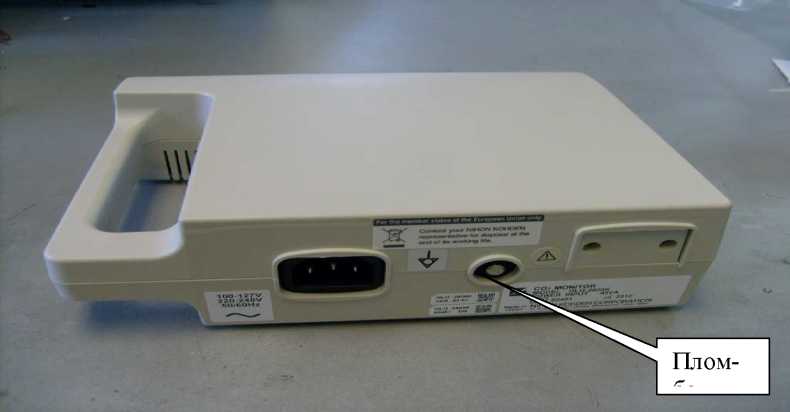

Рисунок 2 - Капнограф OLG-2800 К. Расположение пломбы.

Технические характеристики

Пределы допускаемой абсолютной погрешности измерений парциального давления CO2 в выдыхаемом воздухе:

- в диапазоне от 0 до 5,2 кПа (от 0 до 40 мм рт.ст.): ± 0,3 кПа (± 2 мм рт.ст.);

Пределы допускаемой относительной погрешности измерений парциального давления CO2 в выдыхаемом воздухе:

- в диапазоне св. 5,2 до 13,2 кПа (св. 40 до 100 мм рт.ст.): ± 5 %;

Масса (без аккумулятора), кг: 1,0.

Габаритные размеры, мм; 210х62х164 (исключая выступающие части).

Питание монитора осуществляется от сети переменного тока частотой (220 ±22) В, (50 ±1) Гц, 130 Вт.

Условия эксплуатации:

температура окружающего воздуха: (20 ± 5) 0С;

относительная влажность воздуха: от 30 до 80 %;

атмосферное давление:              от 630 до 795 мм рт. ст.;

Средний срок службы: 5 лет.

Знак утверждения типа

Знак утверждения типа наносится на титульных листах руководства по эксплуатации типографским способом и на корпус капнографа методом сеткографии.

Комплектность

1. Монитор

2. Провод заземления

3. Аккумуляторная батарея YS-085P6

4. Соединительные кабели

5. Набор шлангов воздушных

6. Набор датчиков СО2

7. Набор адаптеров СО2

8. Набор адаптеров дыхательного пути

9. Набор назальных адаптеров

10. Руководство по эксплуатации;

11. Методика поверки МП-242-1100-2010

Поверка

осуществляется по Методике поверки МП-242-1100-2010, «Капнографы OLG-2800 К. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре 2010 г.

Средства поверки:

Ротаметр с местными показаниями типа РМ ГОСТ 13045-81

Термометр ртутный эталонный

Преобразователь «напряжения-сопративления» ПНС-ГФ

Поверочные газовые смеси: двуокись углерода + воздух ( ГСО 3794-87; ГСО 3795-87)

Сведения о методах измерений

Методика измерений изложена в Руководстве по эксплуатации.

Нормативные документы

1. ГОСТ Р ИСО 9918-99 «Капнометры медицинские. Частные требования безопасности»;

3. ГОСТ Р 51522-99 Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний.

4. ГОСТ Р 51530-99 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования.

6. ГОСТ Р 50267.0-92 “Изделия медицинские электрические. Часть I. Общие требования безопасности”.

8. ГОСТ Р 50267.0.2-2005 “Изделия медицинские электрические. Часть I. Общие требования безопасности 2. Электромагнитная совместимость. Требования и методы испытаний”.

9. Техническая документация фирмы «NIHON KOHDEN CORPORATION», Япония

Рекомендации к применению

- осуществление деятельности в области здравоохранения.
