Радиочасы МИР РЧ-02
| Номер в ГРСИ РФ: | 46656-22 |
|---|---|
| Категория: | Часы |
| Производитель / заявитель: | ООО "НПО "Мир", г.Омск |
Радиочасы МИР РЧ-02 (далее - радиочасы) предназначены для формирования и выдачи эталонных сигналов времени, передачи информации о текущем значении времени и календарной дате по цифровым интерфейсам в соответствии с протоколом NMEA 0183, а также для использования в качестве сервера точного времени с поддержкой протокола синхронизации времени SNTP.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46656-22 |
| Действует | по 24.01.2032 |
| Наименование | Радиочасы |
| Модель | МИР РЧ-02 |
| Приказы |
№1631 от
17.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c39eadba-1cde-3028-ff67-8b920ace827a |
Производитель / Заявитель
ООО «НПО «МИР», РОССИЯ, 644105, Омская область, г. Омск, ул. Успешная, д. 51
РОССИЯ
Поверка
| Методика поверки / информация о поверке |
651-21-066 МП ГСИ. Радиочасы МИР РЧ-02. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 122 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.09.2026 |
Поверители
Скачать
|
46656-22: Описание типа
2024-46656-22.pdf
|
Скачать | 635.4 КБ | |
|
46656-22: Методика поверки
2022-mp46656-22.pdf
Файл устарел
|
Скачать | 4.6 MБ | |
|
46656-22: Описание типа
2026-46656-22.pdf
|
Скачать | 439.1 КБ | |
|
46656-22: Методика поверки
651-21-066 МП
2022-mp46656-22-1.pdf
|
Скачать | 4.6 MБ |
Описание типа
Назначение
Радиочасы МИР РЧ-02 (далее - радиочасы) предназначены для формирования и выдачи эталонных сигналов времени, передачи информации о текущем значении времени и календарной дате по цифровым интерфейсам в соответствии с протоколом NMEA 0183, а также для использования в качестве сервера точного времени с поддержкой протокола синхронизации времени SNTP.
Описание
Принцип действия радиочасов основан на приеме сигналов СНС ГЛОНАСС/GPS, синхронизации собственных часов, формировании, хранении и выдачи сигналов частоты и времени в различных последовательностях и кодах (1PPS (1Гц), NMEA, SNTP), синхронизованных с национальной шкалой времени UTC(SU).
Конструктивно радиочасы выполнены в виде герметичного моноблока из поликарбоната и металлического кронштейна. Радиочасы состоят из специализированного приемника сигналов СНС ГЛОНАСС/GPS, приемной антенны и платы радиочасов, предназначенной для обработки сигналов и формирования выходного импульсного сигнала 1 Гц, а также информации о текущем значении времени и календарной дате и её выдачи по цифровым интерфейсам RS-485 или Ethernet. Пакет данных, передаваемых радиочасами по интерфейсу RS-485, соответствует протоколу IEC 61162-1 (NMEA-0183). Пакет данных, передаваемых радиочасами по интерфейсу Ethernet, соответствует протоколу SNTP.
Радиочасы выпускаются в двух модификациях МИР РЧ-02.00 и МИР РЧ-02.А. Их обозначение и особенности конструктивного исполнения (количество и тип интерфейсов связи, тип электропитания, дополнительные функции) приведены в таблице 1.
Общий вид радиочасов представлен на рисунке 1.
Пломбировка от несанкционированного доступа производится в виде пломбы с оттиском поверительного клейма и (или) на элементе крепления верхней платы внутри основного блока.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2 и 3.
Заводской номер радиочасов, однозначно идентифицирующий каждый экземпляр средства измерений, в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильд корпуса методом шелкографии для модификации МИР РЧ-02.00 и непосредственно на корпус методом лазерной маркировки для модификации МИР РЧ-02.А
Таблица 1 - Модификации радиочасов
|
Модификация (код) |
Расшифровка символов кода |
|
МИР РЧ-02.А-хт-РОЕ-f |
Конструктивное исполнение 00 - корпус размерами 82 х 55 х 82 мм А - корпус размерами 90 х 55 х 155 мм |
|
МИР РЧ-02.А-хт-POE-f |
Количество и тип интерфейсов связи хт 1) - х - количество портов интерфейса т. т=R - интерфейс RS-485, т=Е - интерфейс Ethernet |
|
МИР РЧ-02.А-хт-РОЕ-f |
Тип электропитания ИПи -питание от цепи номинальным напряжением и = 24 В POE - питание по технологии РоЕ (через интерфейс Ethernet) |
|
МИР РЧ-02.А-хт-РОЕ-f |
Дополнительные функции (опции) Т - наличие термостатированного кварцевого генератора (OCXO) |
1) Здесь и далее, строчными курсивными буквами обозначены переменные символы. Значения, которые может принимать переменный символ, указаны в руководстве по эксплуатации М15.030.00.000 РЭ пункт 2.2 Структура кода. Возможные типы интерфейсов приведены в руководстве по эксплуатации М15.030.00.000 РЭ пункт 2.2 Структура кода.
а) модификация РЧ-02.00
в) модификация РЧ-02.А выведенным светодиодом «СТАТУС»
б) модификация РЧ-02.А

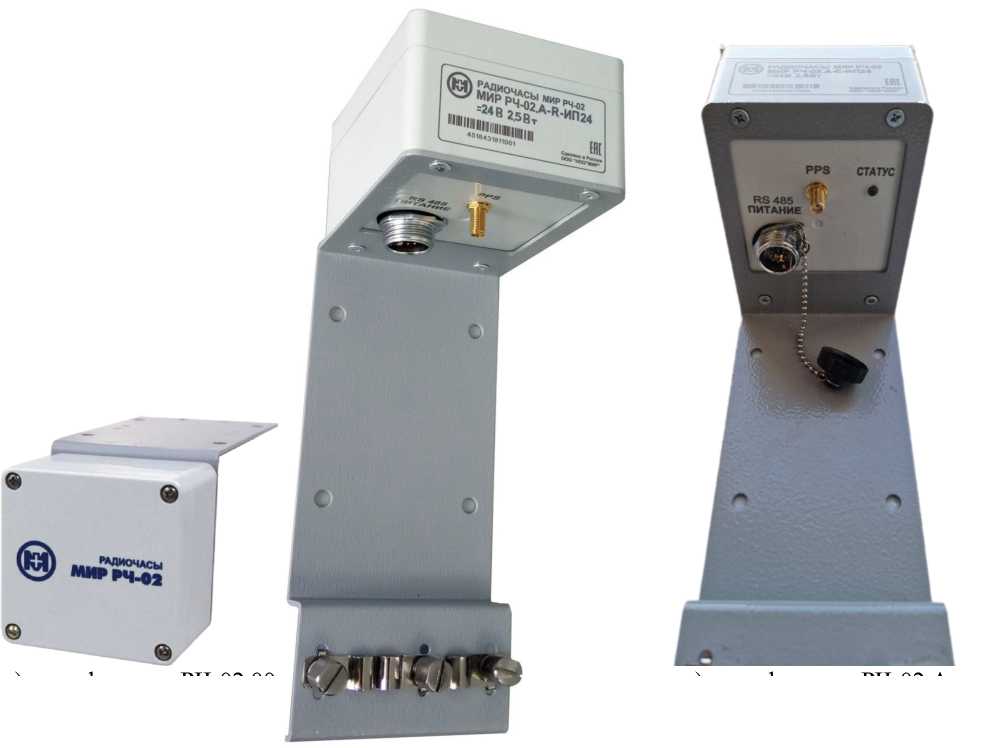

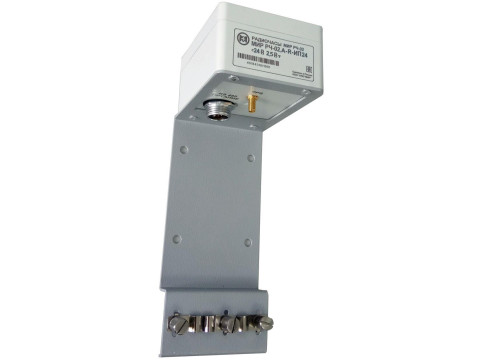

Рисунок 1 - Общий вид радиочасов
РАДИОЧАСЫ
67 ±07
РАДИОЧАСЫ
СЗ/МИР РЧ-02
Место нанесения знака поверки
Место пломбировки

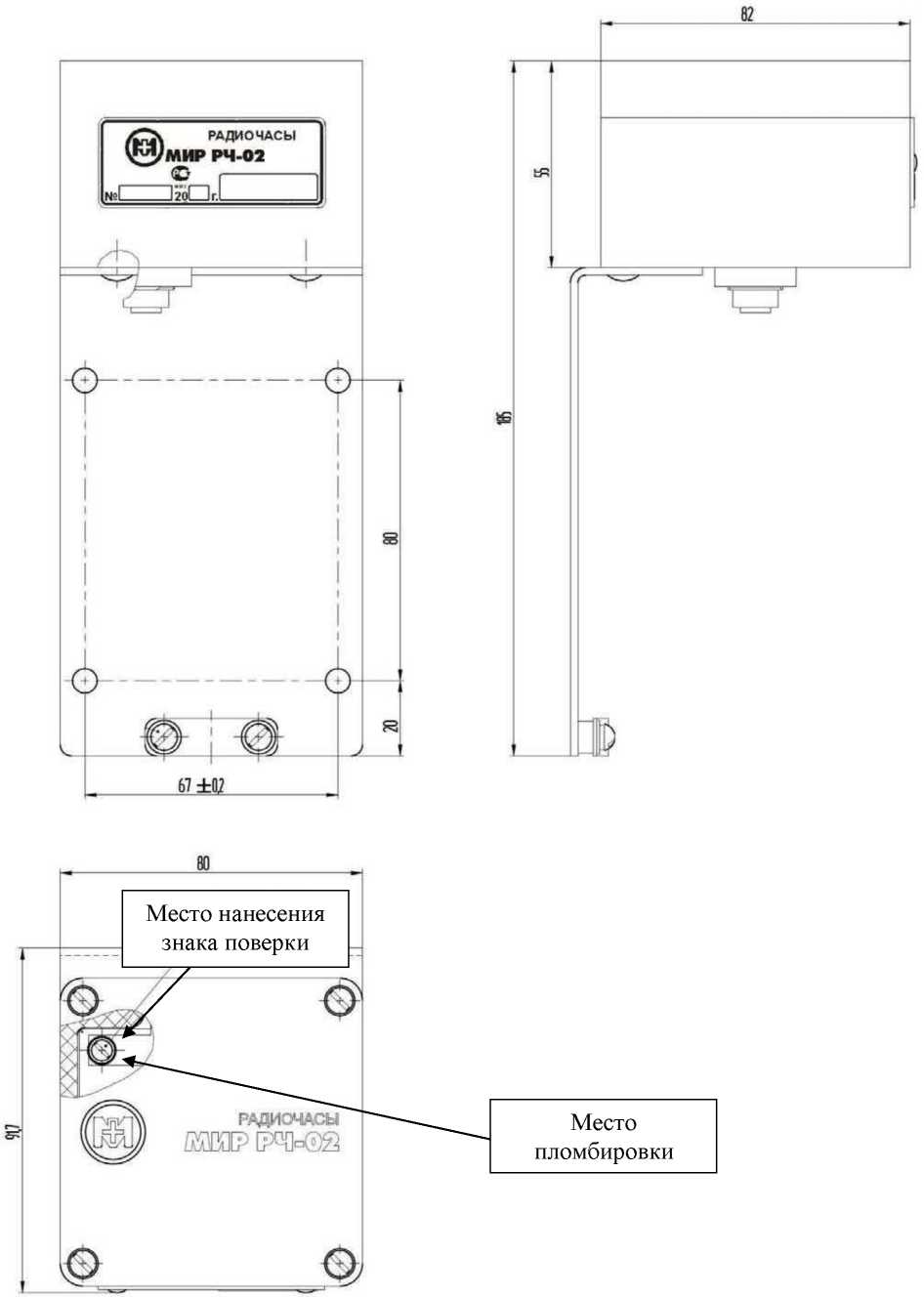

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки модификации МИР РЧ-02.00

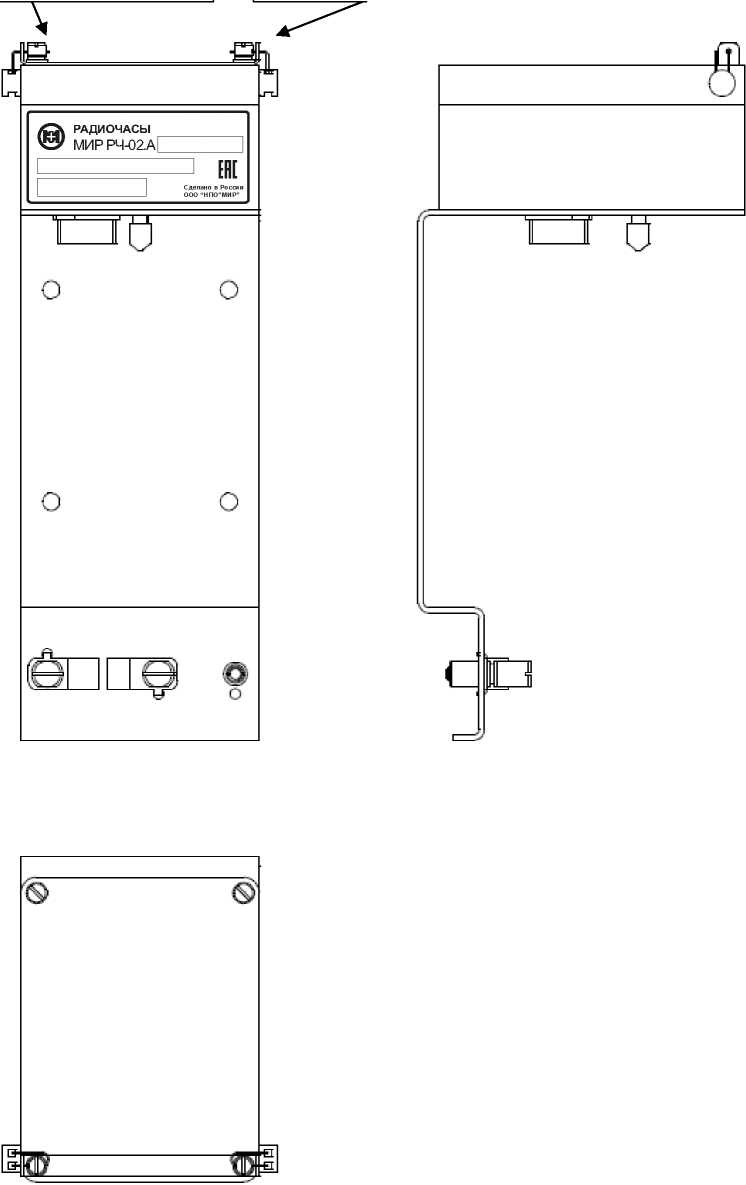

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки модификации МИР РЧ-02.А
Программное обеспечение
Программное обеспечение (далее - ПО) радиочасов является встроенным и реализовано в управляющем микроконтроллере. ПО обеспечивает обработку сигналов от спутниковой навигационной системы, выделение полезной информации, обработку выделенной информации, передачу значений текущего времени и календарной даты по цифровым интерфейсам.
ПО разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единую контрольную сумму.
ПО может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических устройств. ПО не может быть считано из радиочасов без применения специальных программно-технических устройств.
Версия ПО радиочасов должна быть не ниже версии, указанной в таблице 2, и должна быть указана в формуляре радиочасов.
Конфигурирование радиочасов возможно через программу «Конфигуратор радиочасов МИР РЧ-02» или WEB-интерфейс.
Конструкция радиочасов исключает возможность несанкционированного влияния на ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные прикладного ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
РЧ-02.00 |
РЧ-02.А |
Конфигуратор радиочасов МИР РЧ-02 |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.13 |
не ниже 1.0.0.012 |
не ниже 1.3.8.0 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности синхронизации («привязки») фронта выходного сигнала 1 Гц в режиме синхронизации по сигналам СНС отно-сительно национальной шкалы времени UTC(SU): - для модификации МИР РЧ-02.А, 1 Гц от навигационного модуля, нс - для модификации МИР РЧ-02.А, 1 Гц от внутренней шкалы времени, мкс - для модификаций МИР РЧ-02.00, 1 Гц от навигационного модуля, мкс |
±200 ±10 ±1 |
|
Пределы допускаемой абсолютной погрешности синхронизации («привязки») переднего фронта последовательного временного кода на интерфейсе RS-485 в режиме синхронизации по сигналам СНС относительно национальной шкалы времени UTC(SU), мкс |
±35 |
|
Пределы допускаемой абсолютной погрешности хранения формируемой шкалы времени в автономном режиме за сутки при наличии питания, с - для модификации МИР РЧ-02.А без функции Т; - для модификации МИР РЧ-02.А с функцией Т |
±0,5 ±0,005 |
|
Пределы допускаемой абсолютной погрешности хранения формируемой шкалы времени за сутки при отсутствии внешнего питания и исправной встроенной батарее питания для модификации МИР РЧ-02.А, с |
±0,5 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации: - температура окружающего воздуха для модификаций МИР РЧ-02.А и модификаций МИР РЧ-02.00 с отключенным внутренним обогревом, °С - температура окружающего воздуха с включенным внутренним обогревом для модификаций МИР РЧ-02.00, °С - относительная влажность воздуха при температуре +40 °С и более низких температурах с конденсацией влаги, % - атмосферное давление, кПа (мм рт. ст.), не более |
от -40 до +70 от -50 до +70 98 от 84,0 (630) до 106,7 (800) |
|
Параметры электропитания: - напряжение постоянного тока, В для модификации МИР РЧ-02.00 для модификации МИР РЧ-02.А |
от 9 до 28 от 9 до 30 |
|
Потребляемая мощность, Вт, не более - для модификации МИР РЧ-02.00 с отключенным внутренним обогревом с включенным внутренним обогревом - для модификации МИР РЧ-02.А от источника напряжения (в исполнении с кодом ИПи) при питании по технологии PoE (в исполнении с кодом РОЕ) |
2 5 2,5 6,49 |
|
Г абаритные размеры, мм, не более - для модификации МИР РЧ-02.00 длина ширина высота - для модификации МИР РЧ-02.А длина ширина высота |
80 91,7 185 104 123 263 |
|
Масса, кг, не более - для модификации МИР РЧ-02.00; - для модификации МИР РЧ-02.А |
0,7 0,9 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Среднее время наработки на отказ, ч, не менее |
140 000 |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации, формуляра типографским способом и на шильд корпуса методом шелкографии для модификации МИР РЧ-02.00, непосредственно на корпус методом лазерной маркировки для модификации МИР РЧ-02.А.
Комплектность
Таблица 6 - Комплектность модификации МИР РЧ-02.00
|
Наименование |
Обозначение |
Количество |
|
Радиочасы МИР РЧ-02.00 |
М09.117.00.000 |
1 шт. 1) |
|
Программное обеспечение на CD - диске «Конфигуратор радиочасов МИР РЧ-02» |
М10.00259-01 |
1 шт. |
|
Комплект монтажных частей |
М09.117.90.000 |
1 комплект |
|
Радиочасы МИР РЧ-02. Формуляр |
М09.117.00.000 ФО |
1 экз. |
|
Радиочасы МИР РЧ-02. Руководство по эксплуатации |
М09.117.00.000 РЭ |
1 экз. 2) |
|
ГСИ. Радиочасы МИР РЧ-02. Методика поверки |
- |
1 экз. 2) |
|
1) Модификация определяется комплектом поставки. 2) Допускается поставка в электронном виде на одном CD-диске с ПО или в сети Интернет на сайте http://www.mir-omsk.ru. | ||
Таблица 7 - Комплектность модификации МИР РЧ-02.А
|
Наименование |
Обозначение |
Количество |
|
Радиочасы МИР РЧ-02. А |
М15.030.00.000 |
1 шт. 1) |
|
Программное обеспечение на CD - диске «Конфигуратор радиочасов МИР РЧ-02» |
М10.00259-01 |
1 шт. |
|
Комплект монтажных частей |
М15.030.09.000 |
1 комплект |
|
Радиочасы МИР РЧ-02. Формуляр |
М15.030.00.000 ФО |
1 экз. |
|
Радиочасы МИР РЧ-02. Конструктивное исполнение МИР РЧ-02.А. Руководство по эксплуатации |
М15.030.00.000 РЭ |
1 экз. 2) |
|
ГСИ. Радиочасы МИР РЧ-02. Методика поверки |
- |
1 экз. 2) |
|
1) Модификация определяется комплектом поставки. 2) Допускается поставка в электронном виде на одном CD-диске с ПО или в сети Интернет на сайте http://www.mir-omsk.ru. | ||
Сведения о методах измерений
приведены в документах: М09.117.00.000 РЭ «Радиочасы МИР РЧ-02. Руководство по эксплуатации» (раздел 7) для модификации МИР РЧ-02.00; М15.030.00.000 РЭ «Радиочасы МИР РЧ-02. Конструктивное исполнение МИР РЧ-02.А. Руководство по эксплуатации» (раздел 7) для модификации МИР РЧ-02.А.
Нормативные документы
Технические условия «ТУ 4042-002-51648151-2010 Радиочасы МИР РЧ-02»
