Устройства детектирования УДКГ-100

Назначение

Устройства детектирования УДКГ-100 предназначены для измерения потока гамма-квантов или мощности экспозиционной дозы (далее - МЭД) гамма-излучения в скважинах, в пульпе и других жидких средах, в т.ч. при проведении каротажных работ.

Описание

Принцип действия устройства основан на преобразовании энергии гамма-квантов в последовательность нормированных электрических импульсов, частота следования которых пропорциональна потоку гамма-квантов или мощности экспозиционной дозы.

Устройство состоит из сборки детекторной БДКГ-100-07 и блока сопряжения БС-16ДД (или БС-16ПД), соединенных между собой каротажным коаксиальным кабелем.

По заказу потребителя в комплект могут входить преобразователь интерфейса типа ПИ-02 и программное обеспечение «TETRA_Checker».

Сборка детекторная БДКГ-100-07 состоит из двух частей:

- узел детектирования с внутренним разъемом, типа СРГ-50-11ФВ, закрытым при транспортировании заглушкой АЖАХ.715131.001. Разъем предназначен для присоединения ввода кабельного;

- ввод кабельный с разъемом СР-50-58ПВ, для присоединения к узлу детектирования -закрытый при транспортировании заглушкой АЖАХ.713721.001

- уплотнительное кольцо для герметизации резьбового соединения ввода кабельного с узлом детектирования.

Блок сопряжения БС-16ДД (БД-16ПД) обрабатывает и преобразует измерительную информацию, поступающую на его вход в виде последовательности статистически распределенных нормализованных импульсов, в информацию о МЭД рентгеновского и гамма-излучения. Полученная в результате преобразования информация имеет формат данных, определенный протоколом обмена информацией DiBUS, обеспечивающий возможность ее передачи внешним устройствам визуализации, сигнализации и хранения данных.

Устройства выпускаются в исполнениях, различающихся блоками сопряжения и типом интерфейса в соответствии с таблицей 1.

Таблица 1 - Исполнения устройств

Программное обеспечение

Для проведения настроечных и проверочных работ используется программное обеспечение «TETRA Checker» (далее - программа).

Основные функции программы:

- считывание и индицирование значений параметров устройства;

- запись в устройство его сетевого адреса;

- запись в устройство значений динамических параметров, номенклатура которых определяется самим устройством;

- выбор в устройстве одного из нескольких измеряемых величин в качестве величины, запрашиваемой по умолчанию;

- отображение на мониторе ПЭВМ информации о работе устройства и результатах измерения;

- отображение на мониторе ПЭВМ информации о статусе устройства.

Рекомендуемая операционная система:

- WindowsME/2000/XP (с поддержкой русского языка и русскими региональными установками).

И дентификационные данные программного обеспечения в соответствии с таблицей 2

Таблица 2 — Идентификационные данные программного обеспечения

Используемая программа «TETRA_Checker» носит служебный характер, используется для считывания, отображения, корректировки и записи параметров устройства и на метрологические характеристики средства измерений не влияет, т.к. в измерениях не участвует.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных

изменений в соответствии с МИ 3286-2010................................................................А.

Внешний вид устройства представлен на рисунках 1а и 1б.

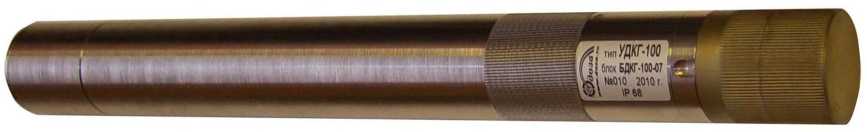

Рисунок 1а - Устройство детектирования УДКГ-100 (блок детектирования БДКГ-100-07)

Рисунок 1б - Устройство детектирования УДКГ-100 (блок сопряжения БС-16ПД)

Все технические средства (ТС), входящие в состав устройства, опломбированы в соответствии с конструкторской документацией. Схемы пломбирования ТС от несанкционированного доступа приведены на рисунках 2а и 2б.

1 - Узел детектирования

2 - Ввод кабельный с каротажным кабелем

3 - кольцевая проточка.

Рисунок 2а - Схема пломбирования сборки детекторной БДКГ-100-07

Рисунок 2б - Схема пломбирования блока сопряжения БС-16ДД (БС-16ПД)

Технические характеристики

Таблица 3

Таблица 4 — Габаритные размеры и масса ТС устройств

Знак утверждения типа

Знак утверждения типа наносится на панель прибора и титульный лист эксплуатационной документации типографским способом или специальным штампом.

Комплектность

В комплект поставки устройств должны входить технические средства и эксплуатационная документация, указанные в таблице 5.

Таблица 5

Поверка

осуществляется в соответствии с разделом 4 Руководства по эксплуатации АЖАХ.418268.029РЭ «Методика поверки», утвержденным ГЦИ СИ ФГУ «Менделеевский ЦСМ» в 2010 г.

Основное поверочное оборудование:

- источники радионуклидные закрытые фотонного излучения эталонные ОСГИ-Р (137Cs), рабочий эталон 1 разряда по ГОСТ 8.033-96;

- установка поверочная гамма-излучения УПГ-П, диапазон воспроизведения МАЭД от 5-10’6 до 5-10’3 Зв^ч’1, погрешность ± 3,5 %.

Сведения о методах измерений

Сведения о методиках (методах) измерений изложены в разделе 2 «Использование по назначению» Руководства по эксплуатации АЖАХ.418268.029РЭ.

Нормативные документы

1. ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.

2. ГОСТ 29074-91 Аппаратура контроля радиационной обстановки. Общие требования.

3. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4. ГОСТ 8.070-96 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.

5. НП-031-01 Нормы проектирования сейсмостойких атомных станций.

Рекомендации к применению

Устройства детектирования УДКГ-100 применяются для осуществления производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (на промышленных объектах, предприятиях по переработке и использованию радиоактивных отходов, в зонах, прилегающих к объектам ядерного и ядерно-опасного производства (в том числе ядерным энергетическим установкам), в составе систем, комплексов и установок радиационного контроля).
