Термопреобразователи сопротивления Minco S102619
| Номер в ГРСИ РФ: | 46674-11 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Фирма "Minco Products, Inc.", США |
Для измерения температуры деталей насосов и электрических машин.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46674-11 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Термопреобразователи сопротивления | |||||||||||||||||||||||||||||||||||||||
| Модель | Minco S102619 | |||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6e15fd8b-28a1-85f1-8bef-8e33d90ed316 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2011 | |||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42473 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 1872 от 21.04.11 п.04 |
Производитель / Заявитель
Компания "Minco", СОЕДИНЕННЫЕ ШТАТЫ
США
7300 Commerce Lane Minneapolis, MN 55432, U.S.A. Tel: 1.763.571.3121 Fax: 1.763.571.0927, E-mail: sales@minco.com
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.461-09 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 129 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
46674-11: Описание типа
2011-46674-11.pdf
|
Скачать | 121 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Термопреобразователи сопротивления Minco S102619, предназначены для измерения температуры деталей насосов и электрических машин.
Описание

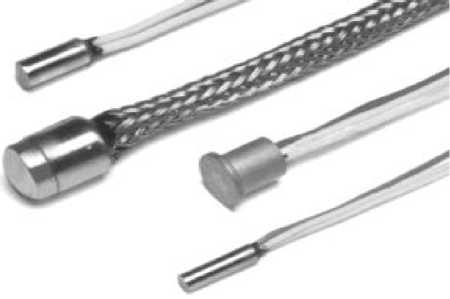

Принцип действия термопреобразователей сопротивления основан на свойстве платины изменять свое сопротивление с изменением температуры. Основной частью термопреобразователя сопротивления является чувствительный элемент из платиновой проволоки, помещенный в гильзу из нержавеющей стали.
Технические характеристики
Основные метрологические и технические характеристики термопреобразователя приведены в таблице 1:
Таблица 1.
|
Наименование характеристики |
Minco S102619 |
|
Диапазон измерений температуры, °С |
от 0 до 100 |
|
У словное обозначение номинальной статической характеристики (НСХ) |
Pt100 |
|
Номинальное сопротивление термопреобразователя при 0 °С, Ом |
100 |
|
Класс допуска |
В (в соответствии с ГОСТ 6651 - 2009) |
|
Предел допускаемой абсолютной погрешности, °С |
±(0,3+0,005 t) |
|
Допускаемое отклонение сопротивления при 0 ° С (AR0) от номинального значения, не более, % |
±0,12 |
|
Температурный коэффициент сопротивления, Ом/°С |
0,00385 |
|
Схема соединения внутренних проводников |
3-х проводная |
|
Диаметр монтажной части, мм, не менее |
3,2 |
|
Длина монтажной части, мм, не менее |
7,6 |
|
Масса, кг, не более |
0,05 |
|
Условия эксплуатации - температура окружающего воздуха, ° С - относительная влажность, % - атмосферное давление, кПа |
от минус 20 до 60 до 95 без конденсации влаги 84,0-106,7 |
|
Срок службы, лет |
30 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографическим способом и на подводящие провода на бирку в виде наклейки.
Комплектность
1. Термопреобразователь сопротивления - 1 шт.
2. Руководство по эксплуатации -1 экз.
Поверка
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основное поверочное оборудование:
-АТС-156В калибратор температуры. Глубина термостата 160 мм. Диапазоны температур от минус 40 до 155 °C, погрешность 0,10 °C
-Многофункциональный калибратор MC5-R-IS. Диапазон от 1 до 4000 Ом, погрешность ±(0,02 % показ. + 3,5 мОм)/±0,04 % показ.
Сведения о методах измерений
Методы измерения изложены в руководстве по эксплуатации «Термопреобразователи сопротивления Minco S102619».
Нормативные документы
1 .ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2 . ГОСТ 6651 - 2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
3 .Техническая документация компании «Minco», США.
Рекомендации к применению
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
