Термопреобразователи сопротивления Ephy Mess EM 24
| Номер в ГРСИ РФ: | 46675-11 |
|---|---|
| Категория: | Термопреобразователи |
| Производитель / заявитель: | Фирма "EPHY-MESS GmbH", Германия |
Для измерения температуры деталей электрических машин.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46675-11 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Термопреобразователи сопротивления | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | Ephy Mess EM 24 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | cdf0feeb-7e0e-38ba-be0d-ad0b2fe1ea18 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2011 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42474 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 1872 от 21.04.11 п.05 |
Производитель / Заявитель
Компания "Ephy Mess GmbH", ГЕРМАНИЯ
Германия
Berta-Cramer-Ring 1 D-65205 Wiesbaden-Delkenheim, Tel. +49 6122 / 9228-0, Fax +49 6122 / 9228-99
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.461-09 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
46675-11: Описание типа
2011-46675-11.pdf
|
Скачать | 115.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Термопреобразователи сопротивления Ephy Mess ЕМ 24, предназначены для измерения температуры деталей электрических машин.
Описание
Принцип действия термопреобразователей сопротивления Ephy Mess ЕМ 24 основан на свойстве платины изменять электрическое сопротивление с изменением температуры.

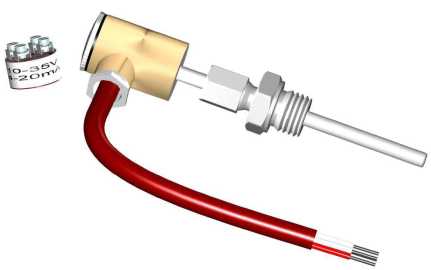

Основной частью термопреобразователя сопротивления Ephy Mess ЕМ 24 является чувствительный элемент из платиновой проволоки, помещенный в защитную оболочку из нержавеющей стали.
Арматура содержит головку, в которой расположены клеммы для подключения подводящих проводов.
Технические характеристики
Основные метрологические и технические характеристики термопреобразователя сопротивления Ephy Mess ЕМ 24 приведены в таблице 1:
Таблица 1.
|
Наименование характеристики |
Ephy Mess ЕМ 24 |
|
1 |
2 |
|
Диапазон измерений температуры, °С |
от 0 до 100 |
|
Условное обозначение номинальной статической характеристики (НСХ) |
Pt100 |
|
Номинальное сопротивление термопреобразователей при 0 °С, Ом |
100 |
|
Класс допуска |
В (в соответствии с ГОСТ 6651-2009) |
|
Предел допускаемой абсолютной погрешности, °С |
±(0,3+0,005 t) |
|
Допускаемое отклонение сопротивления при 0 ° С (ARo) от номинального значения, не более, % |
±0,12 |
|
Температурный коэффициент сопротивления, Ом/°С |
0,00385 |
|
Измерительный ток, мА |
2 |
|
Схема соединения внутренних проводников |
4-х проводная |
|
Степень защиты от воды и пыли |
IP67 |
|
Диаметр монтажной части, мм |
6 |
|
Длина монтажной части, мм |
110-300 |
|
Диаметр головки арматуры, мм, не более |
24 |
|
Длина головки арматуры, мм, не более |
29 |
|
1 |
2 |
|
Длина кабеля, мм, не менее |
1500 |
|
Маркировка взрывозащиты |
II 2 G Ex ia II C T3-T6 |
|
Материал защитной арматуры |
нержавеющая сталь |
|
Условия эксплуатации - температура окружающего воздуха, ° С - относительная влажность, % -атмосферное давление, кПа |
от минус 20 до 60 до 95 без конденсации влаги 84,0-106,7 |
|
Срок службы, лет |
30 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографическим способом и на прибор в виде наклейки.
Комплектность
1. Термопреобразователь сопротивления - 1 шт.
2. Руководство по эксплуатации -1 экз. на партию 10 шт.
Поверка
осуществляется по ГОСТ 8.461 - 2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»
Основное поверочное оборудование:
-ATC-156B калибратор температуры. Глубина термостата 160 мм. Диапазоны температур от минус 40 до 155 °С, погрешность 0,10 °С
-Многофункциональный калибратор MC5-R-IS. Диапазон от 1 до 4000 Ом, погрешность ±(0,02 % показ. + 3,5 мОм)/±0,04 % показ.
Сведения о методах измерений
Методы измерения изложены в руководстве по эксплуатации «Термопреобразователи сопротивления Ephy Mess ЕМ».
Нормативные документы
1. ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 6651 - 2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
3. Техническая документация компании «Ephy Mess GmbH», Германия.
Рекомендации к применению
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
