Ростомеры РЭП, РЭС, РП, РС

Назначение

Ростомеры РЭП, РЭС, РП и РС предназначены для измерения роста взрослых и детей старше одного года. Ростомеры могут быть использованы в медицинских, оздоровительных, спортивных, других учреждениях, а также в быту.

Описание

Принцип действия электронных ростомеров РЭП, РЭС основан на измерении усилий растяжения пружины на выходе виброчастотного датчика с последующей обработкой в микропроцессорном устройстве. Результаты измеренных значений роста выводятся на блок индикации ростомера.

Принцип действия механических ростомеров РП, РС и РП (эконом) основан на механическом перемещении ползуна по штанге ростомера со шкалой до соприкосновения ползуна с верхней точкой головы.

Конструктивно ростомер состоит из платформы с закрепленной на ней штангой и ползуном для измерения роста, выносного блока индикации - для модификаций РЭП, РЭП-И, РЭС и РЭС-И.

В состав электронного ростомера входят микропроцессор, блок индикации, источник автономного электрического питания, устройство, обеспечивающее экономный режим работы. Ростомеры снабжены устройством сигнализации при разрядке элементов автономного электрического питания.

Программное обеспечение, получая данные о текущей частоте датчика, сравнивает с данными о частоте, записанными при градуировке, и выводит в цифровом виде на блок индикации. Идентификация ПО для модификаций РЭП, РЭП-И, РЭС и РЭС-И - dP2000.

Ростомеры РЭП-И и РЭС-И оснащены интерфейсом для связи с компьютером.

Ростомеры выпускаются в модификациях: РЭП, РЭП-И, РЭС, РЭС-И, РП, РП (эконом) и РС, где

- Р - ростомер,

- Э - электронный,

- П - напольный,

- С - настенный,

- И - интерфейсный.

Ростомеры РЭП, РЭП-И, РЭС, РЭС-И, РП могут поставляться со встроенным стульчиком для измерения роста в положении «сидя».

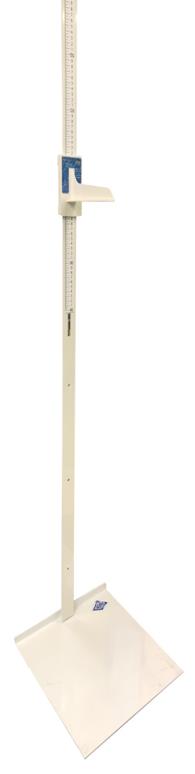

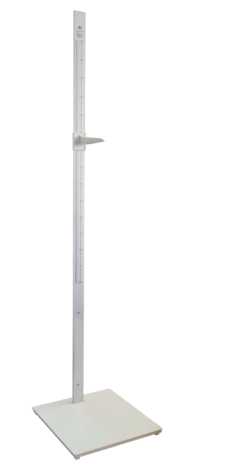

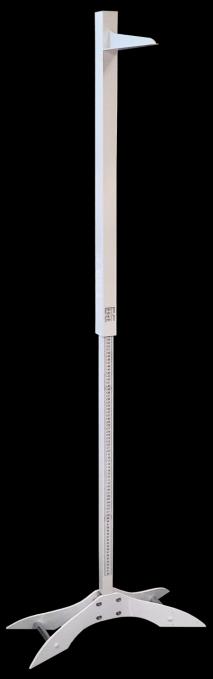

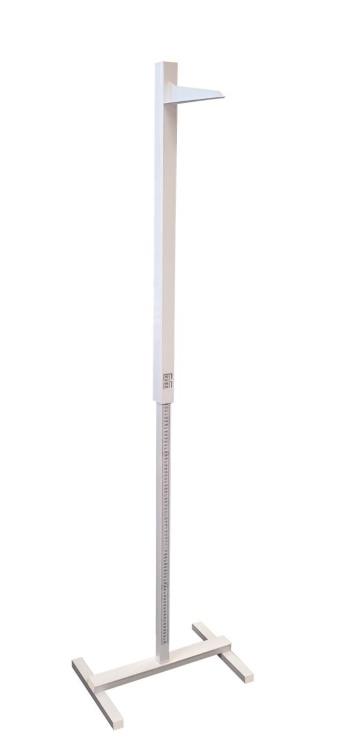

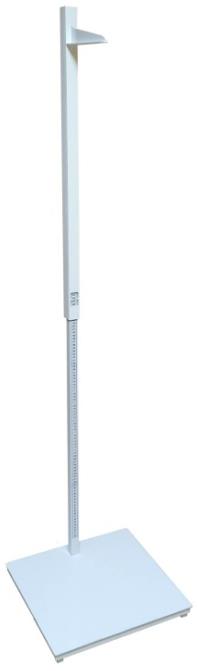

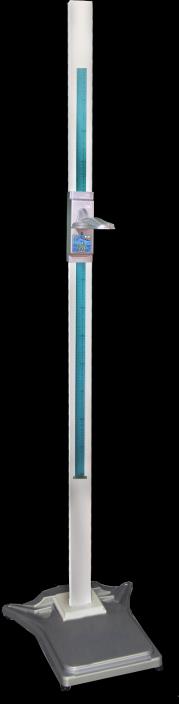

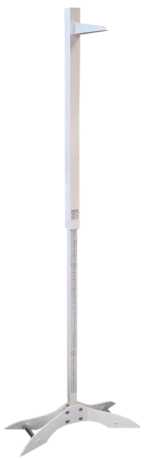

Общий вид ростомеров приведен на рисунке 1.

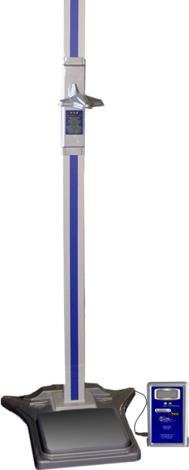

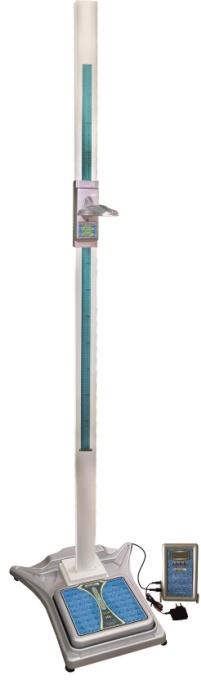

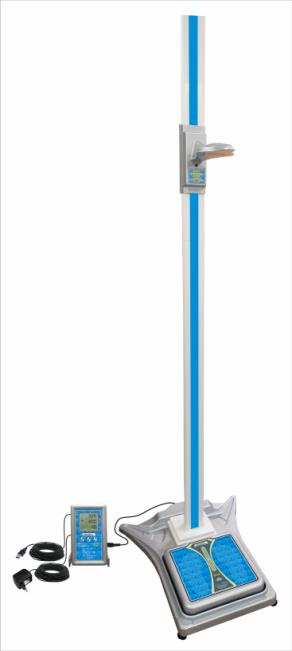

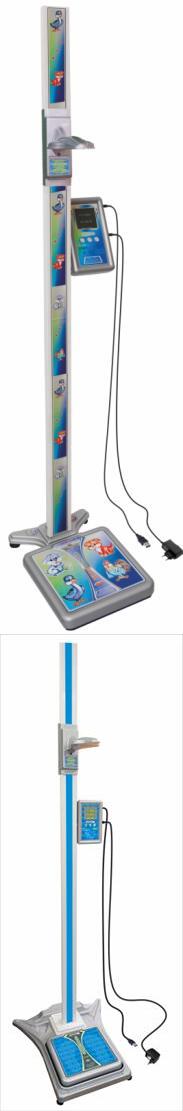

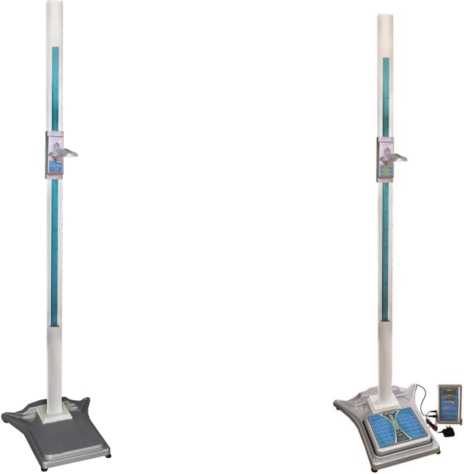

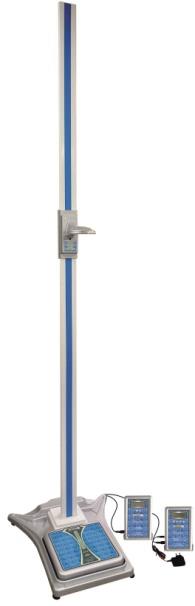

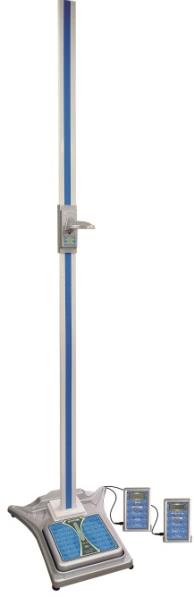

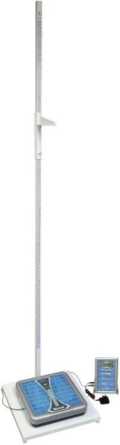

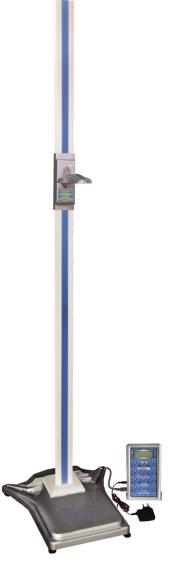

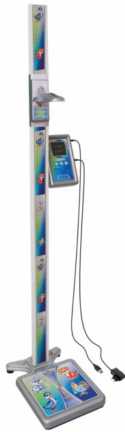

Фотография общего вида РЭП, РЭП-И

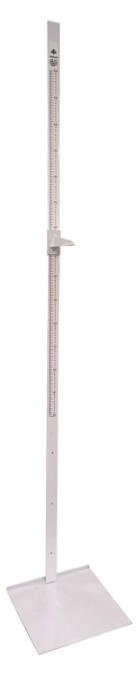

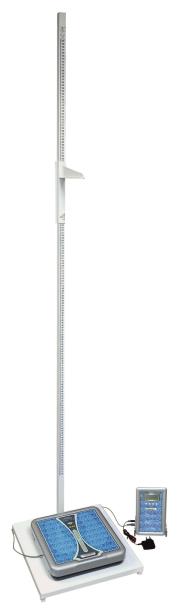

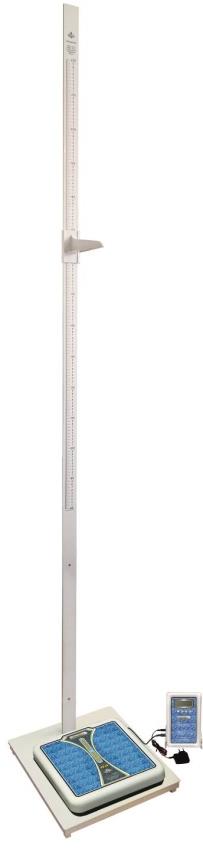

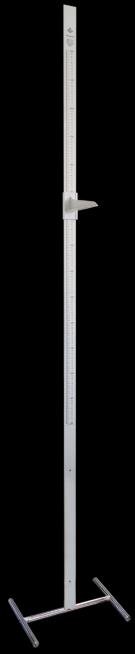

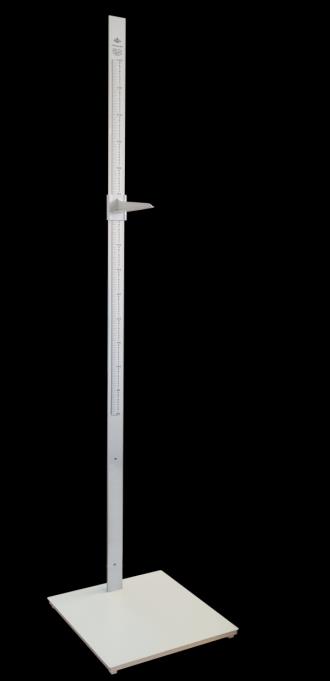

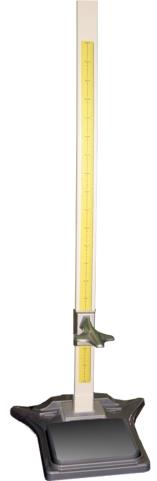

Фотография общего вида РП

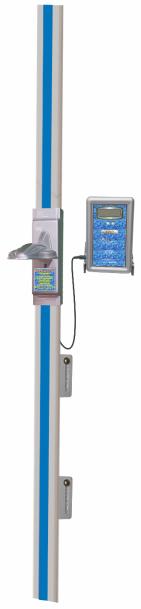

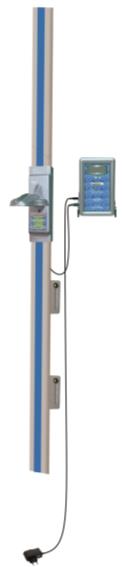

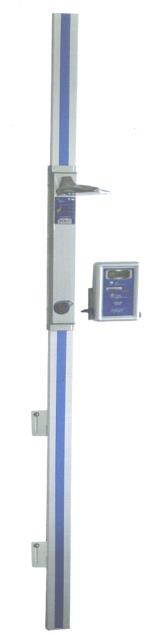

Фотография общего вида РЭС, РЭС-И

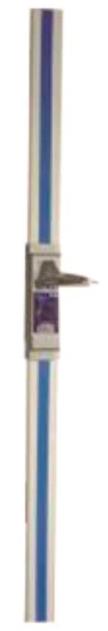

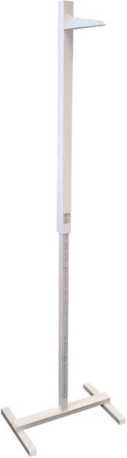

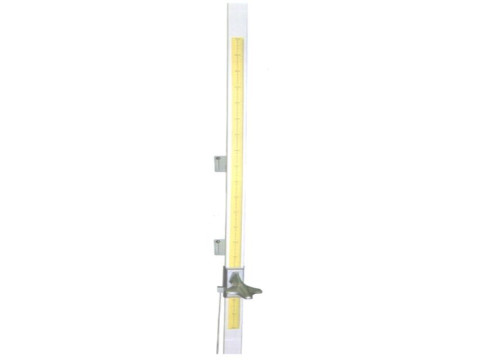

Фотография общего вида РС

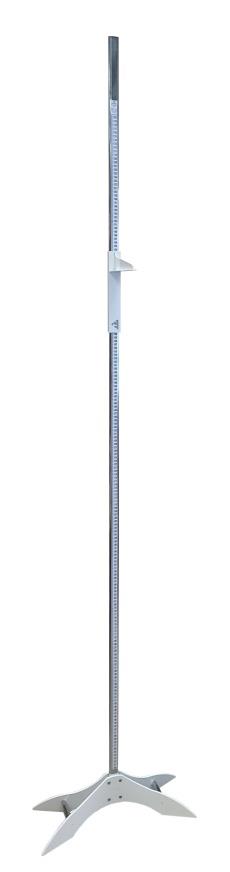

Фотография общего вида РП (эконом)

Рисунок 1 - Общий вид

Пломбирование ростомеров осуществляется на задней стенке штанги и (или) задней крышке блока индикации путём нанесения оттиска клейма на мастику в местах крепления.

Нанесение знака поверки непосредственно на ростомеры не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом термопечати на маркировочную табличку, расположенную на задней стороне блока управления или на задней стороне штанги ростомера.

Программное обеспечение

Программное обеспечение (далее - ПО) является встроенным. ПО отвечает за работу ростомеров в целом.

Всё встроенное ПО является метрологически значимым.

Идентификационные данные метрологически значимого ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики представлены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики

Таблица 3 - Технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, расположенную на ростомере или блоке управления и на титульный лист руководства по эксплуатации.

Комплектность

Комплектность поставки по согласованию с покупателем.

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

ГОСТ Р 50444-2020 «Приборы, аппараты и оборудование медицинские. Общие технические условия»;

ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности» (РЭП, РЭС);

ТУ 9452-025-00226454-2006 Ростомеры РЭП, РЭС, РП и РС. Технические условия.
