Компараторы массы КМП
| Номер в ГРСИ РФ: | 46696-11 |
|---|---|
| Производитель / заявитель: | ООО "Инженерный центр "АСИ", г.Кемерово |
Для измерения массы гирь класса точности M1, M1-2, M2, M2-3 и M3.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46696-11 |
| Действует | по 21.04.2016 |
| Наименование | Компараторы массы |
| Модель | КМП |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | dfa83482-e47a-ba3d-4505-2b276f400673 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | ТУ 4274-014-10897043-2011 |
| Класс СИ | 28.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 21.04.2016 |
| Номер сертификата | 42495 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1872 от 21.04.11 п.27 |
Производитель / Заявитель
ООО "Инженерный центр "АСИ", РОССИЯ, г.Кемерово
Россия
650000, ул.Кузбасская, 31, тел.(3842) 36-61-49, 36-46-81, 36-74-63, факс 36-61-49, 36-66-34, E-mail: asi@ruzbass.net
Поверка
| Методика поверки / информация о поверке | МП 2301-0104-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 138 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
46696-11: Описание типа
2011-46696-11.pdf
|
Скачать | 453.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Компараторы массы КМП (далее - компаратор) предназначены для измерения массы гирь класса точности M1, M1-2, M2, M2-3 и M3.
Описание
Компаратор КМП состоит из грузоприемного устройства (далее - ГПУ) со встроенными весоизмерительными тензорезисторными датчиками (далее - датчик), прибора весоизмерительного (далее - ПВ) и компьютерной станции (далее - КС) с установленным программным обеспечением (далее - ПО).
Принцип действия компаратора заключается в преобразовании нагрузки в электрический сигнал с помощью датчиков, с последующей его обработкой в цифровой код прибором весоизмерительным и выдачей измеренных значений нагрузки на КС.
Компаратор выпускается в четырёх модификациях, отличающихся номинальным значением массы сличаемых гирь.
Компаратор может быть оборудован гидравлическим, пневматическим или механическим устройством для безударного плавного опускания и подъема гирь.

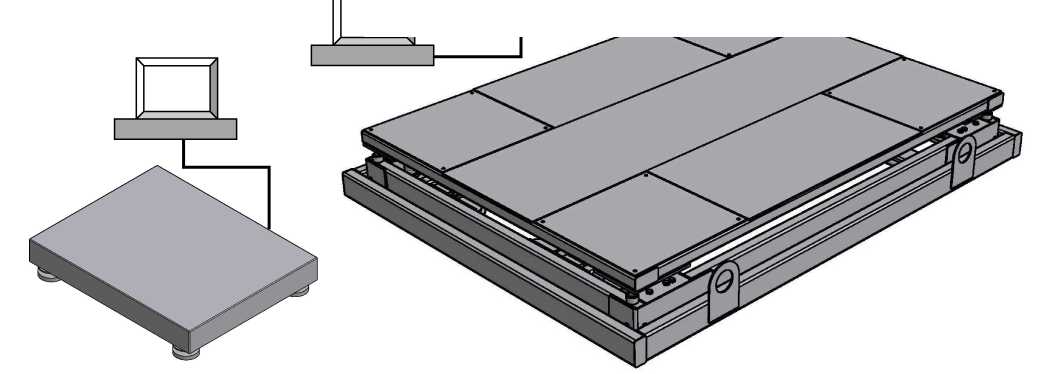

Рисунок 1
Общий вид компаратора
КМП-20
Рисунок 2
Общий вид компаратора
КМП-500, КМП-1000, КМП-2000

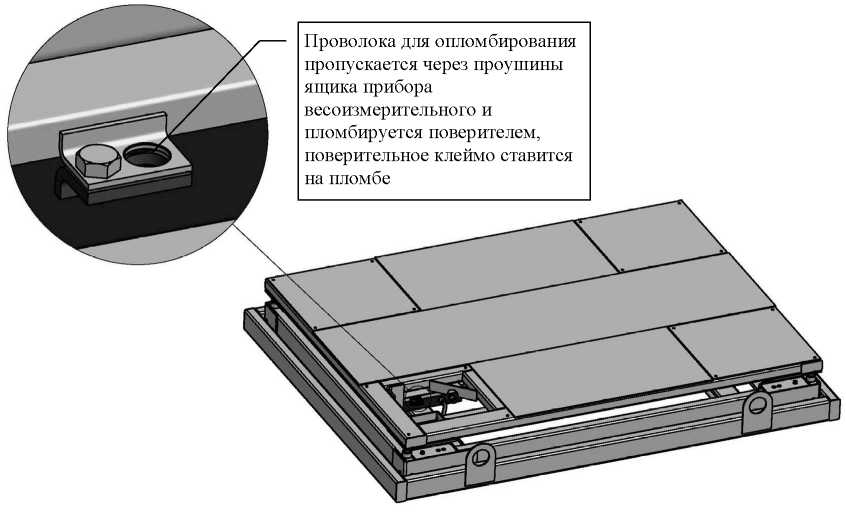

Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения клейма
Программное обеспечение
Специально разработанное изготовителем ПО компаратора позволяет реализовывать:
- формирование протокола определения среднего квадратического отклонения (далее -СКО) показаний компаратора;
- определение отклонений массы поверяемой гири от эталонной по четырём схемам метода замещений;
- формирование и вывод на печать протокола поверки гирь;
- заполнение и вывод на печать свидетельства о поверке гирь по заданной форме;
- защиту от корректировки результатов поверки и их хранение в базе данных;
- отчёт о корректности выполнения действий при поверке гирь.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование |
Идентификационное наименование |
Номер версии (идентификационный номер) |
Цифровой идентификатор (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора |
|
АРМ «Компаратор массы» |
comparator.exe |
1.2.0.64 |
1BB0CBFC |
CRC32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» в соответствии с МИ 3286-2010.
Технические характеристики
Приведены в таблице 2.
Таблица 2
|
Характеристика |
Значение для модификаций | |||
|
КМП-20 |
КМП-500 |
КМП-1000 |
КМП-2000 | |
|
Наибольшая допускаемая нагрузка, кг |
21 |
525 |
1050 |
2100 |
|
Диапазон показаний отклонения массы поверяемых гирь, кг |
±0,2 |
±5 |
±10 |
±20 |
|
Номинальное значение массы поверяемых гирь, кг |
20 |
500 |
1000 |
2000 |
|
Пределы измерения отклонений массы поверяемых гирь от номинального значения, г |
±1 |
±25 |
±50 |
±100 |
|
СКО показаний, г, не более |
0,1 |
2,5 |
5 |
10 |
|
Дискретность отсчета, г |
0,05 |
1 |
2 |
5 |
|
Габаритные размеры ГПУ, мм, не более |
500x400x100 |
2300x1700x300 | ||
|
Масса ГПУ, кг, не более |
20 |
600 | ||
|
Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Г ц |
220 +22 50 ± 1 | |||
|
Потребляемая мощность, В-А, не более |
600 | |||
|
Диапазон рабочих температур, °С |
20±10 | |||
|
Значение вероятности безотказной работы за 2000 ч |
0,95 | |||
|
Средний срок службы, лет, |
15 | |||
Знак утверждения типа
наносится фотохимическим способом на маркировочную табличку, закреплённую на металлоконструкции ГПУ, и типографским способом на руководство по эксплуатации в правом верхнем углу титульного листа.
Комплектность
Грузоприемное устройство ...............................................................................................1 шт.
Прибор весоизмерительный..............................................................................................1 шт.
Компьютерная станция......................................................................................................1 шт.
Руководство по эксплуатации...........................................................................................1 шт.
Методика поверки..............................................................................................................1 шт.
Поверка
осуществляется по методике поверки МП №2301-0104-2011 «Компараторы массы КМП», утверждённой ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в феврале 2011 г.
Средства поверки: гиря класса точности М1 массой 20 кг, 500 кг, 1000 кг, 2000 кг.
Сведения о методах измерений
изложены в УФГИ.404437.005РЭ «Компараторы массы КМП». Руководство по эксплуатации».
Нормативные документы
КМП
1 ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
2 ТУ 4274-014-10897043-2011 «Компаратор массы КМП». Технические условия».
Рекомендации к применению
выполнение работ и (или) услуг по обеспечению единства измерений.
