Компараторы массы КМП
| Номер в ГРСИ РФ: | 46696-15 |
|---|---|
| Производитель / заявитель: | ООО "Инженерный центр "АСИ", г.Кемерово |
Компараторы массы КМП (далее - компараторы) предназначены для определения массы методом сличения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46696-15 |
| Действует | по 02.12.2030 |
| Наименование | Компараторы массы |
| Модель | КМП |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5dcb1e5a-ba22-1c4f-af16-11645c395afd |
Производитель / Заявитель
Общество с ограниченной ответственностью «Инженерный центр «АСИ» (ООО «ИЦ «АСИ»), г. Кемерово
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 64 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 06.12.2025 |
Поверители
Скачать
|
46696-15: Описание типа
2020-46696-15.pdf
|
Скачать | 726.8 КБ | |
|
46696-15: Методика поверки
2022-mp46696-15.pdf
|
Скачать | 221.2 КБ |
Описание типа
Назначение
Компараторы массы КМП (далее - компараторы) предназначены для определения массы методом сличения.
Описание
Принцип действия компаратора заключается в преобразовании деформации упругого элемента датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый сигнал с последующей его обработкой в цифровой код и выдачей измеренных значений на дисплей (далее - ПК).
Компараторы состоят из грузоприемного устройства (далее - ГПУ) с четырьмя параллельно соединенными между собой встроенными весоизмерительными тензорезисторными датчиками (далее - датчики), прибора весоизмерительного ПВ-15 для сбора, преобразования и передачи измерительной информации (далее - ПВ) на ПК. ПВ помещен в ГПУ компаратора. В компараторах КМП-20/1 ПВ вынесен за пределы ГПУ и помещен в защитный корпус.
Компараторы могут быть оборудованы устройством для безударного плавного опускания и подъема гирь.
Выпускаются 10 модификаций компараторов, различающимися наибольшей допускаемой нагрузкой, дискретностью отсчета, габаритными размерами: КМП-20/1, КМП-500/1, КМП-500/2, КМП-1000/1, КМП-1000/2, КМП-2000/1, КМП-2000/2, КМП-2000/3, КМП-3000/1, КМП-5000/1.
Модификации компараторов имеют обозначения вида КМП-[1]/[2] расшифровка обозначений приведена в таблице 1.
Таблица 1
|
Позиция |
Обозначение |
Расшифровка |
|
[1] |
20; 500; 1000; 2000; 3000; 5000 |
Номинальное значение определяемой массы, кг, (см. таблицу 3). |
|
[2] |
1; 2; 3 |
Порядковый номер модификации (см. таблицу 3). |
Общий вид компараторов представлен на примере модификаций КМП-500/1 и КМП-20/1 рисунках 1 и 2.
Компараторы снабжены защищенными интерфейсами RS232.
Для защиты от изменения установленных регулировок (регулировки чувствительности (юстировки)) и вмешательства, которые могут привести к искажению результатов измерений, компараторы пломбируются клеймом поверителя.
Пример схем пломбирования компараторов от несанкционированного доступа представлен на рисунке 3.
Маркировка компараторов производится на маркировочной табличке и содержит следующую информацию:
- торговая марка изготовителя;
- наибольшая допускаемая нагрузка;
- номинальное значение определяемой массы;
- дискретность отсчета;
- заводской номер;
год выпуска.

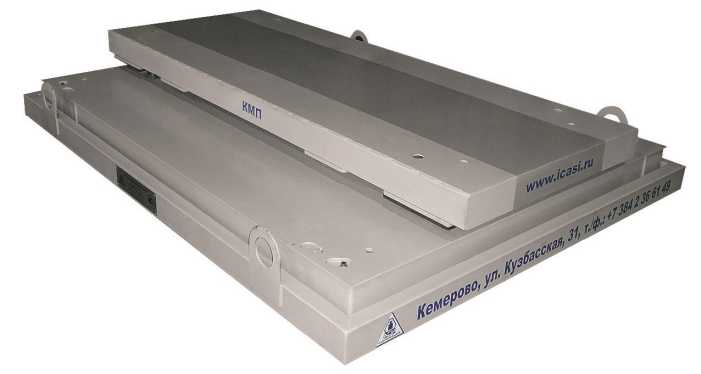

Рисунок 1 - Общий вид компараторов модификации: КМП-500/1

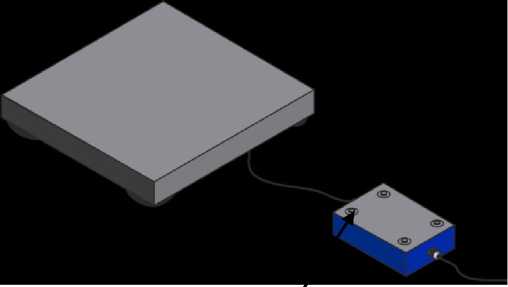

Рисунок 2 - Общий вид компараторов модификации КМП-20
наносится на /
крышку защитного корпуса с ПВ.

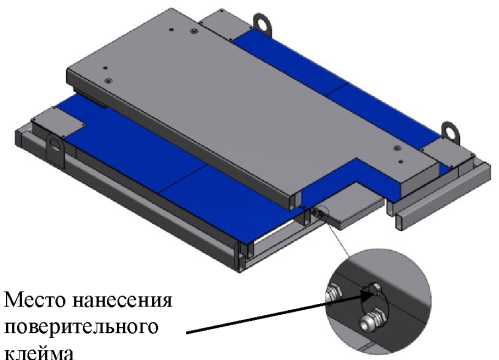

Рисунок 3 - Схема пломбирования компараторов от несанкционированного доступа
Место нанесения поверительного клейма
Рисунок 4 - Вид маркировочной таблички компараторов
Программное обеспечение
Программное обеспечение компаратора реализует следующие функции:
- формирование протокола определения среднеквадратического отклонения (далее -СКО) разности массы сличаемой и эталонной нагрузки и значения неисключенной систематической погрешности компаратора;
- определение погрешности (отклонения массы сличаемой нагрузки от эталонной) по четырем схемам метода замещений;
- формирование и вывод на печать протокола поверки;
- заполнение и вывод на печать свидетельства о поверке по заданной форме;
- защиту от корректировки результатов поверки и их хранение в базе данных;
- отчёт о корректности выполнения действий при поверке и сличении.
Программное обеспечение (далее - ПО) весов представлено автономным ПО «АРМ «Компаратор массы» (далее - АРМ). ПО АРМ защищено от преднамеренных и непреднамеренных изменений путём автоматического контроля идентификационных признаков при запуске ПО АРМ, использования системы разграничения прав доступа, использования для информационного обмена защищённого интерфейса, шифрования сохраняемых на диске данных и ведения журнала событий.
Идентификационные признаки ПО АРМ доступны для просмотра во встроенном меню ПО АРМ («Справка - О программе»). ПО АРМ работает на ПК под управлением операционной системы Windows (Используемая версия операционной системы Windows XP и выше).
ПО АРМ реализует следующие функции: сбор, передачу, обработку, представление и хранение измерительной информации.
Идентификационные признаки ПО «АРМ «Компаратор массы» весов приведены в таблице 2.
Таблица 2
|
Идентификационные данные (признаки) |
Значение |
|
«АРМ «Компаратор массы» Comparator.exe (ComparatorWeightLibrary.dll) | |
|
Идентификационное наименование ПО |
ComparatorWeightLibrary.dll |
|
Номер версии (идентификационный номер ПО) |
Версия 1.0.0.1 (ComparatorWeightLibrary.dll) |
|
Цифровой идентификатор ПО |
834A014F |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Влияние ПО учтено при нормировании метрологических характеристик компаратора.
Технические характеристики
Наибольшая допускаемая нагрузка, номинальное значение определяемой массы, значение среднеквадратического отклонения, дискретность отсчета, габаритные размеры и масса ГПУ приведены в таблицах 3, 4, 5 и 6.
Таблица 3
|
Характеристика |
Значения для модификаций |
|
КМП-20/1 |
КМП-500/1 |
КМП-500/2 | |
|
Наибольшая допускаемая нагрузка, кг |
21 |
525 |
525 |
|
Номинальное значение определяемой массы, кг |
20 |
500 |
500 |
|
Среднеквадратическое отклонение, г, не более |
0,1 |
0,8 |
2,5 |
|
Дискретность отсчета, г |
0,05 |
0,5 |
1 |
|
Габаритные размеры ГПУ с ПВ (для КМП 20/1 габаритные размеры ГПУ), мм, не более |
500x400x100 |
2300x1700x350 | |
|
Габаритные размеры защитного корпуса с ПВ, мм, не более |
300x200x150 |
- | |
|
Масса ГПУ с ПВ (для КМП 20/1 масса ГПУ), кг, не более |
20 |
600 | |
|
Масса защитного корпуса с ПВ, кг, не более |
2 |
- | |
Таблица 4
|
Характеристика |
Значения для модификаций | |||
|
КМП-1000/1 |
КМП-1000/2 |
КМП-2000/1 | ||
|
Наибольшая допускаемая нагрузка, кг |
1050 |
1050 |
2100 | |
|
Номинальное значение определяемой массы, кг |
1000 |
500 |
1000 |
2000 |
|
Среднеквадратическое отклонение, г, не более |
5 |
2,5 |
5 |
10 |
|
Дискретность отсчета, г |
2 |
1 |
2 |
5 |
|
Габаритные размеры ГПУ с ПВ, мм, не более |
2300x1700x350 | |||
|
Масса ГПУ с ПВ, кг, не более |
600 | |||
Таблица 5
|
Характеристика |
Значения для модификаций | |||||
|
КМП-2000/2 |
КМП-2000/3 |
КМП-3000/1 | ||||
|
Наибольшая допускаемая нагрузка, кг |
2100 |
2100 |
3200 | |||
|
Номинальное значение определяемой массы, кг |
1000 |
2000 |
500 |
1000 |
2000 |
3000 |
|
Среднеквадратическое отклонение, г, не более |
5 |
10 |
2,5 |
5 |
10 |
20 |
|
Дискретность отсчета, г |
2 |
5 |
1 |
2 |
5 |
10 |
|
Габаритные размеры ГПУ с ПВ, мм, не более |
2300x1700x350 | |||||
|
Масса ГПУ с ПВ, кг, не более |
600 | |||||
Таблица 6
|
Характеристика |
Значения для модификации КМП-5000/1 |
|
Наибольшая допускаемая нагрузка, кг |
5300 |
|
Номинальное значение определяемой массы, кг |
5000 |
|
Среднеквадратическое отклонение, г, не более |
25 |
|
Дискретность отсчета, г |
10 |
|
Габаритные размеры ГПУ с ПВ, мм, не более |
3000x2000x450 |
|
Масса ГПУ с ПВ, кг, не более |
1000 |
Диапазон рабочих температур, °С
Параметры электрического питания от сети переменного тока:
- напряжение, В 220 +22
- частота, Гц 50 ± 1
Потребляемая мощность, ВА, не более
Значение вероятности безотказной работы за 2000 ч
Средний срок службы, лет,
Знак утверждения типа
наносится на маркировочную табличку, расположенную на ГПУ компаратора, а также на титульный лист Руководства по эксплуатации.
Комплектность
Таблица № 7
|
Наименование |
Количество |
|
Грузоприемное устройство |
1 шт. |
|
Прибор весоизмерительный ПВ-15 |
1 шт. |
|
Персональный компьютер |
1 шт. |
|
Руководство по эксплуатации УФГИ.404437.006 РЭ |
1 шт. |
|
Методика поверки МП №2301-0153-2015 |
1 шт. |
Поверка
осуществляется по документу МП №2301-0153-2015 «Компараторы массы КМП. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 20 июля 2015 г.
Основные средства поверки: эталонные гири 4-го разряда по
ГОСТ 8.021-2005.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы
ТУ 4274-025-10897043-2014 Компаратор массы КМП. Технические условия
