Анализаторы топлив автоматические EraSpec

Назначение

Анализаторы топлив автоматические EraSpec (модификации: EraSpec G, EraSpec D, EraSpec GD) (далее - анализаторы) предназначены для измерения объемной доли ароматических углеводородов, эфиров и бензола в автомобильных бензинах и дизельном топливе в полевых, производственных и лабораторных условиях, для контроля качества топлив на АЗС при экспресс анализах.

Описание

Принцип действия анализаторов топлив автоматических EraSpec основан на измерении поглощения анализируемой пробой топлива инфракрасного излучения в диапазоне волновых чисел от 400 до 7800 см-1. Полученный спектр поглощения исследуемой пробы топлива сравнивается со спектрами углеводородов, каталог которых хранится в памяти микропроцессора. При этом определяется компонентный состав пробы и объемная доля компонентов.

Конструктивно анализатор представляет собой ИК - спектрометр с преобразованием Фурье, который включает оптическую систему, высокоточную систему сканирования ИК спектра, систему автоматической подачи пробы в измерительную ячейку, механизмы управления работой анализатора, микропроцессор, дисплей. Внешний вид анализаторов представлен на рисунке 1.

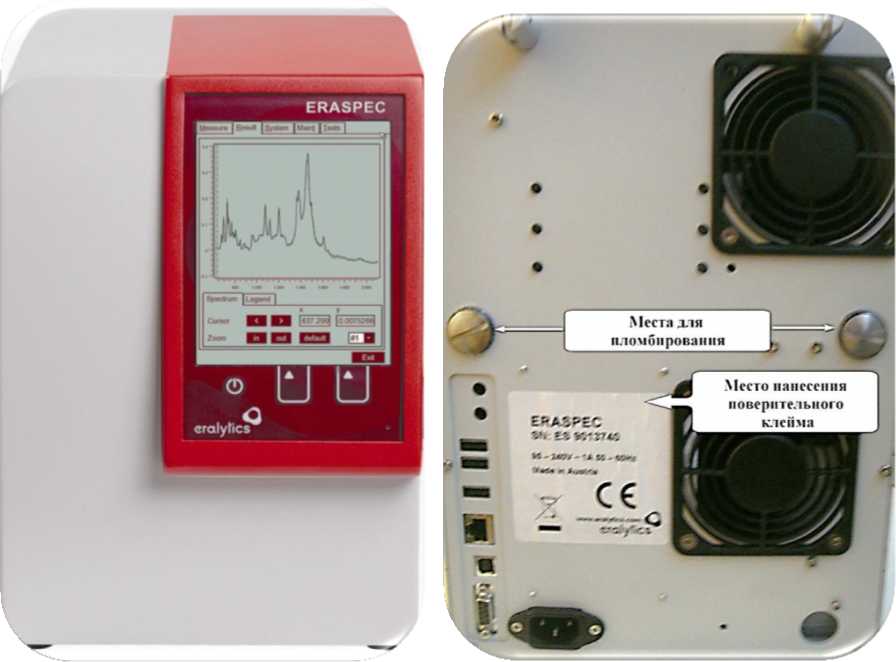

Рисунок 1 Внешний вид анализаторов топлив автоматических EraSpec

В течение одной минуты анализатор определяет углеводородный состав пробы, объемную долю компонентов. Автоматически рассчитываются дополнительные параметры пробы: плотность, октановое число, фракционный состав (дистилляционные свойства), давление насыщенных паров. Результаты измерений выводятся на дисплей и сохраняются в памяти анализатора или на внешнем устройстве.

Анализаторы имеют встроенное программное обеспечение, которое позволяет проводить градуировку, вносить в память данные новых образцов, изменять модели для расчёта дополнительных параметров топлив, сохранять и распечатывать результаты измерений. Защита программного обеспечения осуществлена посредством системы из шести пользовательских уровней, что обеспечивает доступ к меню технического обслуживания только представителям сервисной службы производителя.

Анализаторы выпускаются в трех модификациях: EraSpec G предназначен для анализа бензинов, EraSpec D - для анализа дизельных топлив, EraSpec GD - для анализа бензинов и дизельных топлив.

Технические характеристики

Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений - С.

Знак утверждения типа

Знак утверждения типа наносят на лицевую панель анализатора в виде наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

- анализатор топлив автоматический EraSpec в соответствии с заказом;

- принадлежности и запасные части;

- руководство по эксплуатации на русском языке;

- методика поверки.

Поверка

осуществляется по документу «ГСИ. Анализаторы топлив автоматические EraSpec. Методика поверки» МП 92-224-2010, утвержденному ФГУП «УНИИМ» в 2011 г.

Перечень эталонных средств поверки:

Аттестованные смеси (приложение А к МП 92-224-2010):

АСБ 1 - аттестованное значение 0,2 %, относительная погрешность 3,2 %; АСБ 2 - аттестованное значение 10 %, относительная погрешность 0,9 %; АСБ 3 - аттестованное значение 20 %, относительная погрешность 1,0 %; АСМ 1 - аттестованное значение 0,5 %, относительная погрешность 1,5 %; АСМ 2 - аттестованное значение 12 %, относительная погрешность 0,9 %;

АСМ 3 - аттестованное значение 20 %, относительная погрешность 1,0 %; АСК 1 - аттестованное значение 0,5 %, относительная погрешность 1,9 %; АСК 2 - аттестованное значение 30 %, относительная погрешность 1,0 %; АСК 3 - аттестованное значение 60 %, относительная погрешность 1,6 %.

Сведения о методах измерений

Методики измерений представлены в «Руководстве по эксплуатации» (ERASPEC-F-m-8005) анализаторов.

Нормативные документы

АСТМ Е 1655-05 Руководство по инфракрасному многомерному количественному анализу.

ГОСТ Р 51105-97 Топлива для двигателей внутреннего сгорания. Неэтилированный бензин. Технические условия.

ГОСТ Р 51866-2002 (ЕН 228-2004) Топлива моторные. Бензин неэтилированный. Технические условия.

ГОСТ Р 51930-2002 Бензины автомобильные и авиационные. Определение бензола методом инфракрасной спектроскопии.

ГОСТ Р 52256-2004 Бензины. Определение МТБЭ, ЭТБЭ, ТАМЭ, ДИПЭ, метанола, этанола и трет-бутанола методом инфракрасной спектроскопии.

Рекомендации к применению

Анализаторы применяются вне сферы государственного регулирования обеспечения единства измерений.
