Реометры для расплавов полимеров CMR 4-2008
| Номер в ГРСИ РФ: | 46725-11 |
|---|---|
| Категория: | Реометры |
| Производитель / заявитель: | Фирма "Dynisco, Inc", США и фирма "Viatran Corp.", США |
Для непрерывного измерения показателей текучести полимера при условиях, оговоренных в ГОСТ 11645 "Пластмассы. Метод определения показателя текучести расплава термопластов" и ASTM D 1238 "Стандартный метод определения показателя текучести расплавов термопластов", а также измерения вязкости расплава.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46725-11 |
| Наименование | Реометры для расплавов полимеров |
| Модель | CMR 4-2008 |
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 31.02 |
| Год регистрации | 2011 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Нижегородского ЦСМ |
| Адрес центра | 603950, г.Нижний Новгород, ул.Республиканская, 1 |
| Руководитель центра | Свешников Александр Григорьевич |
| Телефон | (8*831*2) 18-57-27 |
| Факс | 18-57-48 |
| Информация о сертификате | |
| Срок действия сертификата | 22.04.2016 |
| Номер сертификата | 42509 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1891 от 22.04.11 п.04 |
Производитель / Заявитель
Фирма "Dynisco LLC", США
США
38 Forge Parkway Franklin, MA 02038 USA тел. (508) 541-9400, факс (508) 541-9437
Поверка
| Методика поверки / информация о поверке | МП 46725-11 |
| Межповерочный интервал / Периодичность поверки | 1 год |
| Актуальность информации | 22.12.2024 |
Поверители
Скачать
| 46725-11: Описание типа СИ | Скачать | 412.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Реометры для расплавов полимеров CMR 4-2008 (далее реометр CMR 4) предназначены для непрерывного измерения показателей текучести полимера при условиях, оговоренных в ГОСТ 11645 « Пластмассы. Метод определения показателя текучести расплава термопластов» и ASTM D 1238 «Стандартный метод определения показателя текучести расплавов термопластов», а также измерения вязкости расплава.
Описание

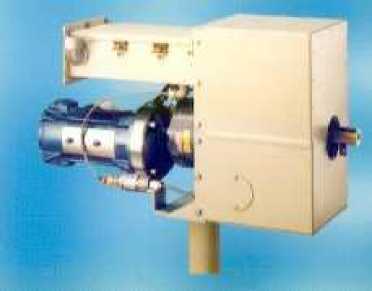

Реометр CMR 4 конструктивно выполнен из двух блоков - измерительного блока и блока управления.
Измерительный блок устанавливается непосредственно на трубопровод, по которому перекачивается испытуемый расплав полимера и соединен с ним фитингами. Измерительный блок включает дозирующий насос с прямым объемным вытеснением, электромотор постоянного тока с частотно-регулируемым приводом, два датчика давления, сменный капилляр, три датчика температуры и три электрических нагревателя.
Расплав полимера через входной фитинг поступает в подающую секцию дозирующего насоса, прокачивается через капилляр и подается обратно в трубопровод через выходной фитинг при помощи откачивающей секции дозирующего насоса.
Диаметр применяемого капилляра зависит от реологических свойств расплава полимера.
Блок управления включает микропроцессор, источник питания измерительного блока, цветной сенсорный дисплей для отображения измерительной информации и управления реометром CMR 4 и соединен с измерительным блоком линиями связи. Блок управления не предназначен для установки в зонах с агрессивной средой.
Реометр CMR 4 дублирует тестовые условия, при которых применяются лабораторные реометры.
Принцип действия реометра CMR 4 основан на измерении скорости перекачки, соответствующей заданному значению перепада давления (показатель текучести) или на измерении перепада давления, возникающего на концах капилляра, через который с постоянной скоростью перекачивается расплав полимера (динамическая вязкость). Скорость перекачки расплава полимера через капилляр определяется из значения текущей частоты вращения электромотора насоса (об./мин) и объемной подачи шестеренчатого насоса для расплава (объем/оборот). Перепад давления измеряется при помощи двух датчиков давления, установленных на входе и выходе капилляра. Заданная температура расплава полимера в капилляре поддерживается при помощи трех электрических нагревателей и контролируется платиновыми термометрами сопротивления 100 Ом, класс «А».
При измерении показателя текучести расплава полимера реометр CMR 4 автоматически поддерживает скорость потока расплава через капилляр, необходимую для создания заданного перепада давления на концах капилляра при заданной температуре расплава полимера. Значения плотности полимера, температуры и перепада давления вводятся в память реометра CMR 4 вручную. Значение перепада давления соответствует давлению, создаваемому грузом при испытаниях данного полимера по методике ASTM D 1238. Используя рассчитанное значение скорости потока, введенное значение плотности расплава полимера и диаметр применяемого капилляра, реометр CMR 4 автоматически рассчитывает значение показателя текучести, пропорциональное массовому расходу расплава полимера через капилляр.
Динамическая вязкость расплава полимера пропорциональна отношению давления к объемному расходу полимера через капилляр и рассчитывается реометром CMR 4 автоматически.
Текущие значения давлений на концах капилляра, перепада давлений, температуры, оборотов насоса, показателя текучести и вязкости расплава полимера отображаются на цветном сенсорном дисплее блока управления реометром CMR 4.
Программное обеспечение, контролирующее работу измерительного блока реометра CMR 4, хранится на съемном диске EPROM в модуле центрального процессора в блоке управления и конструктивно защищено от несанкционированного доступа. Программное обеспечение разделено на две части: ПО программируемого логического контроллера и ПО интерфейса «машина-оператор».
Идентификационные данные программного обеспечения приведены в таблице.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспе чения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Dynisco TOUCH |
PLC SW |
00.00 |
- |
- |
|
HMI SW |
04.01 |
- |
- |
Программное обеспечение защищено (уровень защиты А в соответствии с МИ 32862010) кодом доступа изготовителя (шесть уровней доступа). Изменение программного обеспечения возможно с использованием специальных программно-аппаратных средств при условии разрушения целостности пломбировки блока управления.
Место пломбирования

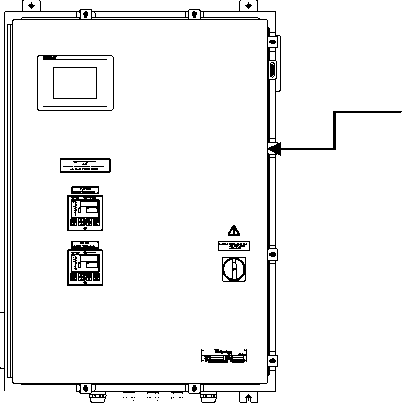

Рисунок - Схема пломбирования блока управления от несанкционированного доступа
|
лист № 3 всего листов 4 |
Технические характеристики
|
Диапазон определения показателя текучести расплава полимера, г/10 мин Диапазон определения динамической вязкости, Па-с Пределы допускаемой относительной погрешности реометра CMR 4, % Напряжение сдвига, Па Скорость сдвига, с-1: |
от 0,02 до 5000 от 10 до 105 ± 10 от 150 до 1,5-105 |
|
- стандартная фильера - специальная фильера Применяемые капиллярные фильеры: |
от 1 до 7500; 50000 (макс) |
|
- при определении показателя текучести расплава, длина/диаметр - при определении вязкости: |
3,8182; |
стандартные:
|
- диаметр, мм |
от 1 до 5; от 10:1 до 30:1 |
|
- длина/диаметр специальные - минимальный диаметр, мм - длина/диаметр (максимум) Диапазон частоты вращения эл. мотора дозирующего насоса, об/мин |
0,3; 50:1 от 3 до 75 |
Объем подаваемой дозы расплава полимера за один оборот дозирующего насоса, см3:
|
- стандарт - опции Диапазон рабочих температур, °С Пределы допускаемой абсолютной погрешности измерения температуры, °С Диапазон рабочих давлений, МПа Пределы допускаемой приведенной погрешности измерения давления, % |
0,16; 0,297 или 0,584 от 40 до 350 ± 0,2 от 0,3 до 35 ± 0,5 максимального выходного сигнала |
Масса, кг, не более:
|
- измерительный блок - блок управления Габаритные размеры, мм, не более: |
66; 57 |
|
- измерительный блок - блок управления Условия эксплуатации: |
835x315x235; 992x889x229 |
|
- напряжение питающей сети, В - частота, Гц - потребляемая мощность, В^А, не более - диапазон температуры окружающего воздуха, °С - относительная влажность, %, не более |
220 ± 22; 50/60; 2400; от 0 до 50; 90 без конденсации влаги. |
|
Средняя наработка на отказ (То), ч, не менее Средний срок службы, лет, не менее |
5000 10 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и корпус реометра CMR 4 в виде наклейки.
Комплектность
Комплект поставки определяется заказом и отображается в спецификации.
Основной комплект включает:
- Реометр для расплавов полимеров CMR 4-2008;
- Руководство по эксплуатации;
- Методику поверки.
Поверка
осуществляется по методике поверки «Реометр для расплавов полимеров CMR 4-2008. Методика поверки», утвержденной руководителем ГЦИ СИ ФГУ «Нижегородский ЦСМ» 17 января 2011 г.
Перечень эталонов, применяемых при поверке:
Прибор для измерения индекса текучести расплава полимера 5МВА:
- пределы измерения показателя текучести расплава полимера от 0,01 до 1500 г/10 мин;
- пределы измерения динамической вязкости от 3 до 5000000 Па с;
- погрешность измерения ± 5 %.
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в Руководстве по эксплуатации.
Нормативные документы
1 ГОСТ 11645 « Пластмассы. Метод определения показателя текучести расплава термопластов».
2 Реометр для расплавов полимеров CMR 4-2008. Методика поверки.
Рекомендации к применению
- нет сведений.
