Преобразователи термоэлектрические ARJDX0F180VK00X
| Номер в ГРСИ РФ: | 46727-11 |
|---|---|
| Производитель / заявитель: | Фирма "Watlow Electric Manufacturing Company", США |
Для измерений температуры на корпусе вращающейся обжиговой печи большой длины с электрическим подогревом производства фирмы "Air Preheater Company" (США), находящейся на ОАО "Новосибирский завод химконцентратов", г.Новосибирск, Россия.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46727-11 | |||||||||||||||||||||||||||||||||||||||
| Наименование | Преобразователи термоэлектрические | |||||||||||||||||||||||||||||||||||||||
| Модель | ARJDX0F180VK00X | |||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5f64cb1e-35ed-6df5-bd2c-6f112058b456 | |||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||
| Год регистрации | 2011 | |||||||||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | США |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМС |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Кононогов Сергей Алексеевич |
| Телефон | (8*095) 437-55-77 |
| Факс | 437-56-66 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42511 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 1891 от 22.04.11 п.06 |
Производитель / Заявитель
Фирма "Watlow Electric Manufacturing Company", СОЕДИНЕННЫЕ ШТАТЫ
США
5710 Kenosha Str., Richmond, Illinois 60071, USA
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.338-02 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
46727-11: Описание типа
2011-46727-11.pdf
|
Скачать | 114.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи термоэлектрические модели ARJDX0F180VK00X (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры на корпусе вращающейся обжиговой печи большой длины с электрическим подогревом производства фирмы «Air Preheater Company» (США), находящейся на ОАО «Новосибирский завод химконцентратов», г.Новосибирск, Россия.
Описание
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи представляют собой измерительную вставку, которая состоит из двух чувствительных элементов - термопар с номинальной статической характеристикой преобразования (НСХ) типа «K» по ГОСТ Р 8.585-2001 (МЭК 60584-2) с минеральной изоляцией (MgO) термоэлектродов и изолированными (незаземленными) рабочими спаями, помещенных в защитный чехол из нержавеющей стали (316), который соединен с клеммной головкой типа «D» из чугуна при помощи фитинга.

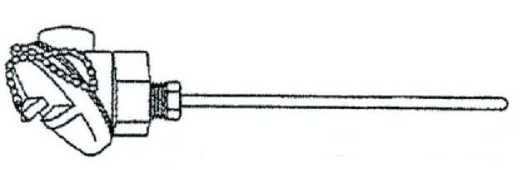

Изображение общего вида термопреобразователя
Технические характеристики
Диапазон измеряемых температур, °С:..................................от 0 до плюс 1200
Условное обозначение номинальной статической характеристики преобразования (НСХ) ТП по ГОСТ Р 8.585-2001 (МЭК 60584-1):
Класс допуска ТП:
Пределы допускаемого отклонения ТЭДС ЧЭ от НСХ, °С:
- в диапазоне от 0 до плюс 333 °С:
- в диапазоне св. плюс 333 до плюс 1200 °С:.....................................±0,0075^ t
Электрическое сопротивление изоляции при температуре (25±10) °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее:
Длина монтажной части термопреобразователя, мм:
Диаметр монтажной части термопреобразователя, мм:
Температура окружающей среды, соответствующая рабочим условиям эксплуатации термопреобразователей, °С:..............................от минус 40 до плюс 85.
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Комплектность
Термопреобразователь - 12 шт.
Паспорт (на русском языке) - 12 экз.
Поверка осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки:
- эталонные 2, 3-го разрядов ТП типа ППО в диапазоне температур от плюс 300 до плюс 1200 °С;
- автоматизированная система поверки ТП АСПТ с пределами допускаемой погрешности ±0,2 °С и ±0,4 °С;
- жидкостные термостаты переливного типа серии ТПП-1 с диапазоном температур от минус 60 до плюс 300 °С;
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.
Сведения и методиках (методах) измерений приведены в соответствующем разделе паспорта на термопреобразователи.
Нормативные документы
1. ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
3. Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы.
4. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
5. ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
6. ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.
7. ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
