Счетчики электрической энергии статические однофазные "Меркурий 206"
| Номер в ГРСИ РФ: | 46746-11 |
|---|---|
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "НПК "Инкотекс", г.Москва |
Для учёта электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В, частотой 50 Гц. Могут применяться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии. Для эксплуатации внутри закрытых помещений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46746-11 |
| Действует | по 28.04.2026 |
| Наименование | Счетчики электрической энергии статические однофазные |
| Модель | "Меркурий 206" |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 09c63bf5-b84c-a3ef-e8d9-994a1fbc0ff7 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | АВЛГ.411152.032 ТУ |
| Класс СИ | 34.01.03 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Примечание | 01.11.2013 Внесены изменения в описание типа |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Нижегородского ЦСМ |
| Адрес центра | 603950, г.Нижний Новгород, ул.Республиканская, 1 |
| Руководитель центра | Свешников Александр Григорьевич |
| Телефон | (8*831*2) 18-57-27 |
| Факс | 18-57-48 |
| Информация о сертификате | |
| Срок действия сертификата | 29.04.2016 |
| Номер сертификата | 42539 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 1258 п. 01 от 01.11.2013Приказ 2016 от 29.04.11 п.12 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Научно-производственная компания «Инкотекс» (ООО «НПК «Инкотекс»), г. Москва
Россия
105484, ул.16-я Парковая, д.26, Юр.адрес: 129110, Банный пер., д.2, стр.1, Тел./факс (495) 780-77-38, 741-59-96, E-mail: firma@incotex.ru
Поверка
| Методика поверки / информация о поверке | АВЛГ.411152.032 РЭ1, Приложение Г |
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок |
399068
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 398844 (100%) |
| Неуспешных поверок (СИ непригодно) | 224 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
46746-11: Описание типа
2023-46746-11.pdf
|
Скачать | 233.6 КБ | |
|
46746-11: Методика поверки
2016-mp46746-11.pdf
|
Скачать | 391.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Счётчики электрической энергии статические однофазные «Меркурий 206» (далее -счётчики), непосредственного включения, с телеметрическим импульсным выходом, многотарифные, предназначены для учёта электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В, частотой 50 Гц.
Счётчики могут применяться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии.
Счётчики предназначены для эксплуатации внутри закрытых помещений.
Описание
Счетчики являются измерительными приборами, построенными по принципу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и всеми функциональными узлами счетчика осуществляется высокопроизводительным микроконтроллером (МК), который реализует алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память программ. Управление узлами производится через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.
МК по выборкам мгновенных значений напряжения и тока, поступающих с датчика напряжения (резистивный делитель) и датчика тока (шунт), производит вычисление усредненных значений активной и реактивной мощности, среднеквадратических значений напряжения и тока. МК выполняет функции вычисления измеренной энергии, связи с энергонезависимой памятью, отображение информации на ЖКИ и формирование импульсов телеметрии.
Измерение частоты сети производится посредством измерения периода фазного напряжения.
В модельный ряд входят счетчики, отличающиеся базовым и максимальным токами, количеством интерфейсов связи, наличием внутреннего источника питания интерфейса, электронной пломбы, встроенного реле, журнала событий и профиля мощности.
Структура условного обозначения счётчиков:
«Меркурий 206 PR(C)LSNOFN»
- Меркурий - торговая марка счётчика;
- 206 - серия счётчика;
- P - профиль мощности, журнал событий;
- R - интерфейс RS-485;
- С - интерфейс CAN;
- L - PLC-модем;
- S - внутреннее питание интерфейса;
- N - электронная пломба;
- О - встроенное реле;
- FN - встроенный радиомодем (N - разновидность радиомодема).
П р и м е ч а н и е - Отсутствие буквы в условном обозначении означает отсутствие соответствующей функции. Оптопорт присутствует во всех модификациях счётчика.
Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора.
Счетчики имеют жидкокристаллический индикатор (ЖКИ) для отображения учтен- ной энергии и измеряемых величин и электронную кнопку управления режимами индикации Счётчики имеют встроенный последовательный интерфейс связи, обеспечивающий
обмен информацией с компьютером в соответствии с протоколом обмена. Кроме данных об учтённой электроэнергии в энергонезависимой памяти хранятся калибровочные коэффициенты, тарифное расписание, серийный номер, версия программного обеспечения счётчика и другая информация, необходимая для конфигурации счетчика.
Счётчики с индексом «L» в названии счётчика дополнительно имеют встроенный PLC-модем для связи по силовой низковольтной сети.
Счётчики имеют импульсный выход с гальванической развязкой для поверки счётчиков и для использования в ранее разработанных и эксплуатируемых автоматизированных системах технического и коммерческого учёта потребляемой электроэнергии.
Счётчики обеспечивают:
- регистрацию и хранение значений накопленной электроэнергии по каждому тарифу и сумму потребляемой электроэнергии по всем тарифам;
- обмен информацией с IBM PC (через интерфейс связи, оптопорт, радиомодем или PLC-модем);
- регистрацию и хранение значений накопленной электроэнергии по всем тарифам на начало каждого из предыдущих 12 месяцев с нарастающим итогом;
- переход с «летнего» времени на «зимнее» и с «зимнего» на «летнее»;
- программирование и чтение тарифного расписания и расписания праздничных дней, текущего времени, даты, параметров циклической индикации, времени индикации, числа действующих тарифов, разрешение перехода с «летнего» времени на «зимнее» и с «зимнего» на «летнее», режима управления реле, текущего значения мощности, напряжения, тока, частоты и т.д.;
- установку лимита мощности и лимита энергии по каждому тарифу, по превышению которых выдаётся команда на отключение потребителя от нагрузки (управление нагрузкой).
Конструктивно счётчики состоят из следующих узлов:
- корпуса (основания корпуса, крышки корпуса, клеммной крышки, крышки интерфейсной);
- клеммной колодки;
- печатного узла.
Печатный узел представляет собой плату с электронными компонентами, которая устанавливается в основании корпуса. Печатная плата подключается к клеммной колодке с помощью проводов.
Крышка корпуса крепится к основанию двумя винтами и имеет окно для считывания показаний с ЖКИ и для наблюдения за светодиодным индикатором функционирования.
Клеммная колодка состоит из четырёх клемм для подключения электросети и нагрузки.
На печатном узле находятся:
- блок питания;
- оптрон импульсного выхода;
- микроконтроллер (МК);
- энергонезависимое запоминающее устройство;
- оптопорт с функцией электронной кнопки;
- ЖКИ.
Корпус счётчиков изготовляется методом литья из ударопрочной пластмассы, изолятор контактов изготовляется из пластмассы с огнезащитными добавками.
Класс защиты счётчиков от проникновения пыли и воды IP51 по ГОСТ 14254-2015.
Заводской номер наносится на маркировочную наклейку типографским любым технологическим способом в виде цифрового кода.

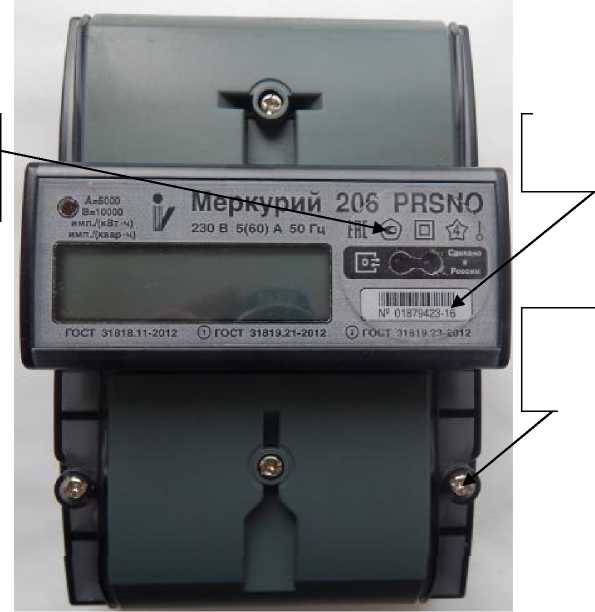

Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) -пломба с нанесением знака поверки.
Место нанесения знака утверждения типа
Пломба с нанесением знака поверки
Место нанесения заводского номера
Рисунок 1 - Общий вид счетчиков с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
В счётчиках используется программное обеспечение «Меркурий 206».

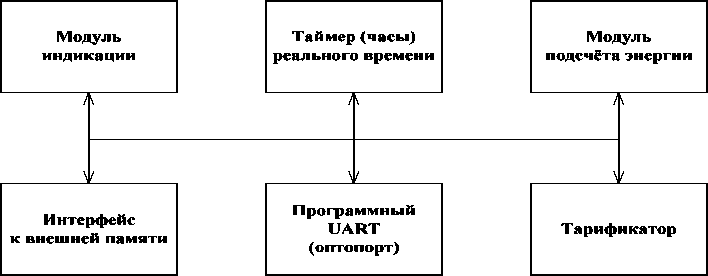

Структура программного обеспечения «Меркурий 206» приведена на рисунке 2
Рисунок 2
Программное обеспечение состоит из следующих модулей:
- модуль подсчета энергии;
- модуль индикации;
- модуль работы с внешней памятью;
- тарификатора и таймера (часов);
- модуль обслуживания оптопорта (программный UART).
Модуль подсчета энергии осуществляет измерение тока, напряжения и мощности, которые в последующем используются для вычисления энергии.
Модуль индикации обеспечивает вывод на ЖКИ необходимую информацию в соответствии с заданным алгоритмом или по команде от электронной кнопки, которую выполняет оптопорт.
Модуль работы с внешней памятью обеспечивает чтение и запись данных во внешнюю энергонезависимою память. В качестве данных могут быть как измеренные метрологические параметры с учетом заданного тарифного расписания, так и других параметры, которые позволяют функционировать счетчику в соответствии с его алгоритмом.
Модуль часов предназначен для ведения календаря реального времени. Тарификатор, по заданному тарифному расписанию, осуществляет управление процессом записи измеренной энергии в соответствующий регистры внешней памяти.
Модуль обслуживания оптопорта выполняет две основные функции - это функция программного UART и функция электронной кнопки. Переключение с одной функции на другую осуществляется автоматически в соответствии с заданным алгоритмом.
Большинство модулей взаимосвязаны.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование программного обеспечения |
Меркурий 206. txt |
|
Номер версии (идентификационный номер) программного обеспечения |
1.0 |
|
Цифровой идентификатор программного обеспечения |
EAC8 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC 16 |
Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и недоступны без вскрытия пломб.
Для работы со счётчиками используется тестовое программное обеспечение «Конфигуратор счётчиков Меркурий».
Уровень защиты от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Технические характеристики
Основные метрологические и технические характеристики счётчиков приведены в таблице 2.
Таблица 2
|
Наименование параметра |
Допускаемое значение |
Примечание |
|
Класс точности по ГОСТ 31819.21-2012 ГОСТ 31819.23-2012 |
1 по активной энергии 2 по реактивной энергии | |
|
Номинальное напряжение (Uhom), В |
230 | |
|
Установленный рабочий диапазон напряжения |
от 0,9 до 1,1Uhom | |
|
Расширенный рабочий диапазон |
от 0,8 до 1,15Uhom | |
|
Предельный рабочий диапазон напряжения |
от 0 до 1,15Uhom | |
|
Базовый ток (Is), А |
5 или 10 |
для счётчиков с индексом «О» только 5 А |
|
Максимальный ток (1макс), А |
60 или 80 или 100 |
для счётчиков с индексом «О» только 60 А |
|
Номинальное значение частоты, Г ц |
50 | |
|
Стартовый ток (чувствительность), мА: - для счётчика с Is = 5 А - для счётчика с Is = 10 А |
10 20 | |
|
Постоянная счётчиков, имп./(кВт^ч)[имп./(квар^ч)] - в режиме телеметрии - в режиме поверки |
5000 10000 | |
|
Пределы допускаемой относительной погрешности счётчиков при измерении напряжения в рабочем диапазоне температур и в расширенном диапазоне измеряемых напряжений, % |
±1,0 | |
|
Пределы допускаемой относительной погрешности счётчиков при измерении частоты питающей сети в диапазоне от 45 до 55 Гц и в рабочем диапазоне температур, % |
±0,5 |
|
Наименование параметра |
Допускаемое значение |
Примечание | |||
|
Пределы допускаемой относительной погрешности измерения мощности, вызываемой изменением тока в диапазоне тока от 0,051б до 1макс и в рабочем диапазоне температур |
Jp = ± |
/Рмакс К +0,05^—--- |
1 |] |
где К - класс точности; Рмакс - максимальная мощность счётчика, Р - измеренное значение мощности | |
|
Пределы допускаемой основной относительной погрешности счётчиков при измерении тока в рабочем диапазоне температур, %: |
где 1б - базо вый ток счётчика, I - измеренное значение тока. | ||||
|
-в диапазоне токов от 0,051б до 1б -в диапазоне токов от 1б до 1макс |
t?j = |
± |
/76 X 1+ОЛ^у- 1J ±1 | ||
|
Точность хода часов счётчиков при нормальной температуре (20 ± 5) °С, c/сут, не хуже |
±0,5 | ||||
|
Жидкокристаллический индикатор: - число индицируемых разрядов - цена единицы младшего разряда при отображении энергии, кВт^ч (квар^ч) |
8 0,01 | ||||
|
Полная мощность, потребляемая цепью тока, В^А, не более |
0,5 | ||||
|
Полная мощность, потребляемая цепью напряжения, В^А, не более: - для счётчиков с внешним питанием - для счётчиков с внутренним питанием -для счётчиков с PLC-модемом |
8 7 24 | ||||
|
Активная мощность, потребляемая цепью напряжения, Вт, не более: - для счётчиков с внешним питанием - для счётчиков с внутренним питанием - для счётчиков с PLC-модемом |
1,2 2,5 1,5 | ||||
|
Максимальное число действующих тарифов |
до 4-х | ||||
|
Диапазон рабочих температур, °С |
от |
-45 до +75 |
при температуре от -20 до -45 °С допускается частичная потеря работоспособности жидкокристаллического индикатора | ||
|
Средняя наработка на отказ, ч |
220000 | ||||
|
Средний срок службы, лет |
30 | ||||
|
Наименование параметра |
Допускаемое значение |
Примечание |
|
Масса, кг, не более |
0,60 | |
|
Габаритные размеры, мм, не более |
154x105x72 |
Знак утверждения типа
наносится на панель счётчика методом офсетной печати или фото способом, в эксплуатационной документации на титульных листах - наносится типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик электрической энергии статический однофазный «Меркурий 206» в потребительской таре |
В соответствии с КД на модификацию |
1 шт. |
|
Формуляр |
АВЛГ.411152.032 ФО |
1 экз. |
|
Руководство по эксплуатации* |
АВЛГ.411152.032 РЭ |
1 экз. |
|
Методика поверки** |
- |
1 экз. |
|
Оптоадаптер «Меркурий 255.1»*** |
АВЛГ 811.50.00 |
1 шт. |
|
Адаптер «Меркурий 221»*** |
АВЛГ 650.00.00 |
1 шт. |
|
Концентратор «Меркурий 225.11»*** |
АВЛГ 699.00.00 |
1 шт. |
|
П р и м е ч а н и я: * В бумажном виде не поставляется. Размещается в электронном виде на сайте www.incotexcom.ru * * Размещается на сайте https://fgis.gost.ru * ** Поставляется по отдельному заказу организациям, производящим поверку счетчиков | ||
Сведения о методиках (методах) измерений приведены в разделе 3 «Устройства и работа» руководства по эксплуатации АВЛГ.411152.032 РЭ.
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии»;
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2»;
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии»;
АВЛГ.411152.032 ТУ «Счётчики электрической энергии статические однофазные «Меркурий 206». Технические условия».
