Манометры показывающие М43
| Номер в ГРСИ РФ: | 46763-11 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "GEA Group Aktiengesellschaft", Германия |
Для измерений избыточного давления газов, а также для управления внешними электрическими цепями от сигнализирующего устройства манометров.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46763-11 | |||||||||||||||
| Наименование | Манометры показывающие | |||||||||||||||
| Модель | М43 | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b4d61703-18bf-5ee2-b6aa-988c4f492f6b | |||||||||||||||
| Испытания |
|
|||||||||||||||
| Год регистрации | 2011 | |||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 30 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42558 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 2020 от 29.04.11 п.05 |
Производитель / Заявитель
Фирма "GEA Group Aktiengesellschaft", ГЕРМАНИЯ
Германия
Dorstener Str., 48444809 Bochum, Tel: +49(234) 980-1494, Fax: 49(234) 980-1087
Поверка
| Методика поверки / информация о поверке | МИ 2124-90 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 441 (98%) |
| Неуспешных поверок (СИ непригодно) | 8 (2 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
46763-11: Описание типа
2011-46763-11.pdf
|
Скачать | 102.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Манометры показывающие электроконтактные M43 (далее по тексту - манометры) предназначены для измерений избыточного давления газов, а также для управления внешними электрическими цепями от сигнализирующего устройства манометров.
Описание
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента приборов.
Основным узлом измерительной системы манометров является мембранная коробка, состоящая из двух гофрированных мембран, герметично соединенных по наружному контуру. Измеряемое давление поступает через штуцер в полость мембранной коробки. При возрастании давления мембраны прогибаются, и перемещение жесткого центра одной из мембран при помощи передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата манометра.
Манометры имеют сигнализирующее устройство прямого действия, выполненное в виде двух электрических контактов (первый на размыкание, второй на замыкание) с магнитным поджатием. Электроконтакты и стрелка манометра механически связаны и при переходе стрелки за значение уставки (пороговое значение) происходит замыкание или размыкание электрической цепи. Контакты при эксплуатации можно установить на любое значение давления в пределах шкалы, обеспечивая их включением и выключением управление внешними электрическими цепями вспомогательных и регулирующих устройств.
Манометры выполнены в виброзащищенном исполнении - внутренняя полость герметичного корпуса заполнена демпфирующей жидкостью (глицерином).

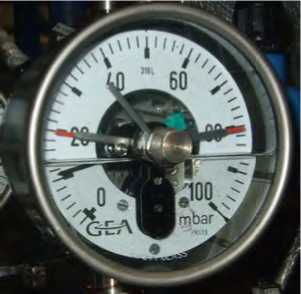

Внешний вид манометра приведен на рисунке 1.
Рисунок 1.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений, кПа (мбар) |
от 0 до 10 (от 0 до 100) |
|
Пределы допускаемой основной приведенной погрешности, % от диапазона измерений |
±1,6 |
|
Вариация показаний, % от диапазона измерений |
1,0 |
|
Наименование характеристики |
Значение характеристики |
|
Пределы дополнительной погрешности, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, % от диапазона измерений |
±0,8 |
|
Пределы допускаемой приведенной погрешности срабатывания сигнализирующего устройства, % от диапазона измерений |
±2,5 |
|
Вариация срабатывания сигнализирующего устройства, % от диапазона измерений |
2,5 |
|
Предельная допустимая перегрузка избыточным давлением, % от верхнего предела измерений |
400 |
|
Напряжение постоянного тока внешних коммутируемых цепей, В |
27 |
|
Разрывная мощность контактов, не более Вт |
30 |
|
Коммутируемый ток, А, не более |
1 |
|
Максимальная температура измеряемой среды, °С |
100 |
|
Степень защиты от воздействий окружающей среды |
IP54 |
|
Масса, кг, не более |
2,5 |
|
Номинальный диаметр циферблата, мм |
100 |
|
Г абаритные размеры, мм, не более - диаметр корпуса - ширина корпуса |
102 64 |
|
Средний срок службы, лет |
8 |
|
Условия эксплуатации: | |
|
Диапазон рабочих температур окружающего воздуха, °С |
от минус 20 до 60 |
|
Атмосферное давление окружающего воздуха, кПа |
от 84 до 106,7 |
|
Относительная влажность при температуре 30 °С и ниже, % |
до 95 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки или иным методом на корпус или циферблат манометров.
Комплектность
В комплект поставки входят:
Манометр - 1 шт.
Руководство по эксплуатации - 1 экз.
Поверка
осуществляется по МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методах измерений
Сведения о методе измерений приведены в документе «Манометры показывающие электроконтактные M43. Руководство по эксплуатации.
Нормативные документы
1 ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия».
2 ГОСТ 8.017-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа».
3 ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па».
4 МИ 2124-90 «Манометры, вакуумметры, напоромеры, мановакуумметры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
5 Техническая документация фирмы «GEA Group Aktiengesellschaft», Германия.
Рекомендации к применению
осуществление производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности к эксплуатации опасного производственного объекта.
