Измерители мощности излучения ИМИ-02Т
| Номер в ГРСИ РФ: | 46776-11 |
|---|---|
| Производитель / заявитель: | ООО "Бином", г.Калуга |
Для измерений энергетических параметров излучения импульсных и непрерывных лазеров и светодиодов.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46776-11 | |||||||||||||||||||||||||||||||||
| Наименование | Измерители мощности излучения | |||||||||||||||||||||||||||||||||
| Модель | ИМИ-02Т | |||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 137ee1db-1585-61c8-cf09-8daa796288d7 | |||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||
| Год регистрации | 2011 | |||||||||||||||||||||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 8.275-2007 |
| Класс СИ | 37 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИОФИ |
| Адрес центра | 119361, г.Москва, Озерная ул., 46 |
| Руководитель центра | Иванов Вячеслав Семенович |
| Телефон | (8*095) 437-56-33 |
| Факс | 437-31-47 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42616 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 2245 от 18.05.11 п.04 |
Производитель / Заявитель
ООО "Бином", РОССИЯ, г.Калуга
Россия
248000, ул.Подвойского, д.33.Тел/факс (4842)57-37-99, 57-66-09. www.binom.kaluga.ru, E-mail: binom@kaluga.ru
Поверка
| Методика поверки / информация о поверке | МП 46776-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 47 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
46776-11: Описание типа
2011-46776-11.pdf
|
Скачать | 157.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Измерители мощности излучения ИМИ-02Т предназначены для измерений энергетических параметров излучения импульсных и непрерывных лазеров и светодиодов.
Описание
Принцип работы прибора основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением. Электрический сигнал преобразуется в цифровую форму.
Измеритель мощности излучения ИМИ-02Т (далее по тексту - измеритель) представляет собой прибор со встроенным фотоприёмником. Измеритель выполнен в пластмассовом корпусе, на передней панели которого расположены цифровой индикатор и клавиши выбора режима и длины волны. Встроенный фотоприемник (фотометрический шар) выполнен на основе пластмассовой интегрирующей сферы с расположенными на ее поверхности фотодиодами. В приборе имеется встроенный преобразователь с выходным разъемом СР-50 для подключения осциллографа для контроля амплитуды и формы оптического импульса.
В измерителе реализован метод «А» прямых измерений максимальной мощности в соответствии с ГОСТ 25819-83.
Общий вид измерителя представлен на рисунке 1. Место пломбирования корпуса и место нанесения маркировки представлены на рисунке 2.
Рисунок 1 - Общий вид измерителя мощности излучения ИМИ-02Т

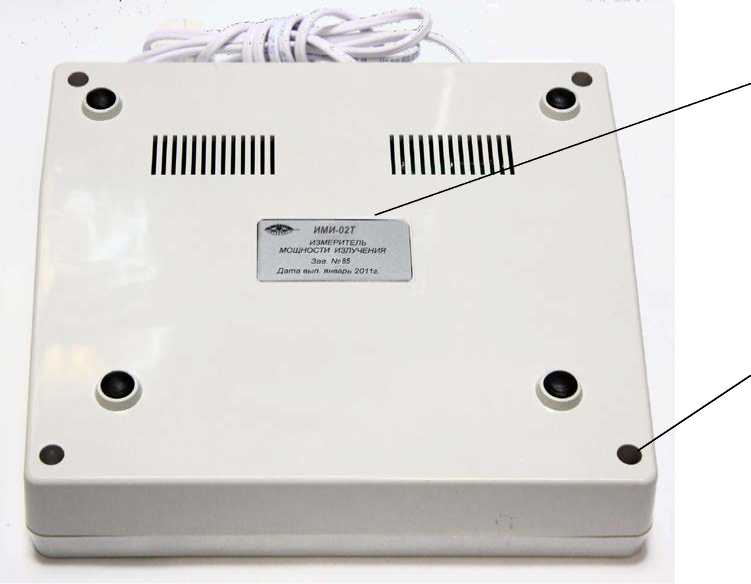

Рисунок 2 - Схема пломбирования и маркировки измерителя мощности излучения ИМИ-02Т
1 - место нанесения маркировки, 2 - место установки пломбы.
Программное обеспечение
Измерители функционируют под управлением микроконтроллера, используется встроенное программное обеспечение (ПО), выполняющее функции отображения на экране прибора информации в удобном для оператора виде, а также задания условий измерения.
Для защиты от несанкционированного доступа к элементам схемы корпус измерителя пломбируется. Пломбируется гнездо правого нижнего винта крепления, если смотреть со стороны нижней панели.
Идентификационные данные программы микроконтроллера измерителя приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Программа микроконтроллера ИМИ-02Т |
Ism2520_Ver126.hex |
126 |
5BF0A33C |
CRC32 |
Метрологически значимая часть ПО размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части измерителя. Модификация ПО возможна только на фирме-производителе.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики измерителя приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Режим измерений параметров импульсного лазерного излучения | |
|
Длина волны исследуемого излучения, нм |
890±20 |
|
Диапазон измерений максимальной мощности импульса, Вт |
от 0,5 до 50 |
|
Диапазон измерений средней мощности, мВт |
от 0,5 до 100 |
|
Диапазон измерений частоты повторения импульсов, Г ц |
от 50 до 8000 |
|
Диапазон измерений длительности импульса по уровню 0,5 (при измеренной максимальной мощности не менее 2 Вт), нс |
от 50 до 200 |
|
Предел допускаемого значения относительной погрешности измерений средней мощности излучения, % |
15 |
|
Предел допускаемого значения относительной погрешности измерений максимальной мощности импульса, % |
15 |
|
Предел допускаемого значения относительной погрешности измерений длительности импульса по уровню 0,5, % |
10 |
|
Предел допускаемого значения относительной погрешности измерений частоты повторения импульсов, % |
5 |
|
Амплитуда выходного напряжения измерительного преобразователя (при максимальной мощности входного оптического импульса не менее 10 Вт), В, не менее |
0,5 |
|
Режим измерений параметров непрерывного лазерного и светодиодного излучения | |
|
Длины волн исследуемого излучения, нм |
532±10, 635±10, 650±10, 810±10, 980±10 |
|
Диапазон измерений средней мощности, мВт |
от 1 до 400 |
|
Предел допускаемого значения относительной погрешности измерений средней мощности непрерывного оптического излучения, % |
15 |
|
Общие характеристики | |
|
Апертурный угол исследуемого излучения |
±30° |
|
Масса измерителя, кг, не более |
1,5 |
|
Г абаритные размеры измерителя, мм, не более |
240x220x90 |
Электропитание измерителя осуществляется от сети переменного тока напряжением 220±22 В и частотой 50±0,5 Гц.
Рабочие условия эксплуатации измерителя:
• температура окружающей среды, оС...............................................+20±5
• относительная влажность воздуха, %, не более.............................80
• атмосферное давление, кПа.............................................................от 95 до 105
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.
Комплектность
Состав комплекта измерителя мощности излучения ИМИ-02Т представлен в таблице 3.
Таблица 3
|
Наименование |
Количество, шт. |
|
Измеритель мощности излучения ИМИ-02Т |
1 |
|
Руководство по эксплуатации (с методикой поверки) |
1 |
Поверка
осуществляется по документу «Измеритель мощности излучения ИМИ-02Т. Методика поверки», Приложение 1 к Руководству по эксплуатации, утверждённому ГЦИ СИ ФГУП «ВНИИОФИ» 22 марта 2011 г.
Основные средства поверки:
1. Установка для поверки фотометров лазерной терапевтической аппаратуры УПЛТ-М (№ 25685-03 в Госреестре СИ РФ).
Основные метрологические характеристики:
- диапазон измеряемых значений средней мощности оптического излучения от 10-6 до 1 Вт;
- пределы допускаемого значения основной относительной погрешности измерений средней мощности на длинах волн калибровки ±5,5 %;
- пределы допускаемого значения основной относительной погрешности измерений средней мощности в рабочем спектральном диапазоне 0,6 - 1,0 мкм - 6,5 %;
- время нарастания переходной характеристики преобразователя не более 35 нс.
2. Осциллограф запоминающий цифровой LeCroy WaveSurfer 422 (№ 32487-06 в Госреестре СИ РФ).
Основные метрологические характеристики:
Полоса пропускания 200 МГц.
Среднеквадратическое значение погрешности измерений временных интервалов периодических сигналов 1,0 нс.
Пределы допускаемого значения абсолютной погрешности измерений напряжения ±(1,5x10-2xU+0,5x10-2x8xK0), где K0 - установленный коэффициент отклонения, U - измеряемое напряжение.
Сведения о методах измерений
«Измеритель мощности излучения ИМИ-02Т. Руководство по эксплуатации», раздел 6.
Нормативные документы
ГОСТ 8.275-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12,0 мкм».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
