Калориметры газовые CWD 2000, CWD 2005
| Номер в ГРСИ РФ: | 46777-11 |
|---|---|
| Категория: | Калориметры |
| Производитель / заявитель: | Фирма "UNION Instruments GmbH", Германия |
Для измерений объемной теплоты сгорания (низшей) и числа Воббе (низшего) горючих газов, в том числе природного.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46777-11 |
| Действует | по 18.05.2016 |
| Наименование | Калориметры газовые |
| Модель | CWD 2000, CWD 2005 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8d9c5812-7995-597e-3a0a-21fb0ae8e101 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.01 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 18.05.2016 |
| Номер сертификата | 42617 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2245 от 18.05.11 п.06 |
Производитель / Заявитель
Фирма "UNION Instruments GmbH", ГЕРМАНИЯ
Германия
Zeppelinstr. 42, D-76185 Karlsruhe, тел.+49 721-95243-0, факс +49 721-95243-33, www.union-apparatebau.de, E-mail: info@union-apparatebau.de
Поверка
| Методика поверки / информация о поверке | МП 2414-0052-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
46777-11: Описание типа
2011-46777-11.pdf
|
Скачать | 100.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Калориметры газовые CWD 2000, CWD 2005 (далее калориметры) предназначены для измерений объемной теплоты сгорания (низшей) и числа Воббе (низшего) горючих газов, в том числе природного.
Описание
Калориметр является прибором непрерывного действия, работа которого основана на использовании зависимости объемной теплоты сгорания газа от его плотности и числа Воббе (теплового эквивалента). После сжигания отходящий газ смешивается с потоком охлаждающего воздуха, температура этой смеси измеряется термопарами, свободные концы которых находятся в потоке охлаждающего воздуха. Возникающая при этом термо-ЭДС пропорциональна числу Воббе сжигаемого газа. Отдельная ячейка измеряет относительную плотность газа. В микропроцессоре по известной зависимости с учетом поправок на потери тепла определяется объемная теплота сгорания газа.
Калориметр конструктивно выполнен в виде настенного шкафа. В калориметре используются различного вида фильтры для предварительной очистки исследуемых газов. Конструкция прибора предполагает возможность дополнительного подключения различных устройств, таких как, принтер, монитор, стандартная клавиатура ПК и др.
Результаты и динамика измерений отображаются на дисплее в удобном для оператора виде, архивируются. Кроме того, имеются опции для контроля и отображения на дисплее параметров работы калориметра и сигнализации аварийных режимов.
Каждый экземпляр калориметра в соответствии со спецификацией (заказом) настраивается в заводских условиях на конкретный диапазон измерений, значение которого меньше полного диапазона измерений калориметра.
Калориметр CWD 2005 имеет незначительные изменения - цветной дисплей встроенного компьютера и измененную обвязку ячейки относительной плотности. Эти изменения не влияют на метрологические характеристики средства измерения.
Программное обеспечение калориметра выполняет функции сбора, обработки, представления и передачи измерительной информации, управления режимами работы калориметра, непрерывного контроля параметров. Оно функционирует независимо от других программ и является неотъемлемой частью прибора. В калориметре отсутствуют интерфейсы, с помощью которых может быть осуществлено недопустимое изменение программного обеспечения и данных внешними программно-аппаратными средствами.

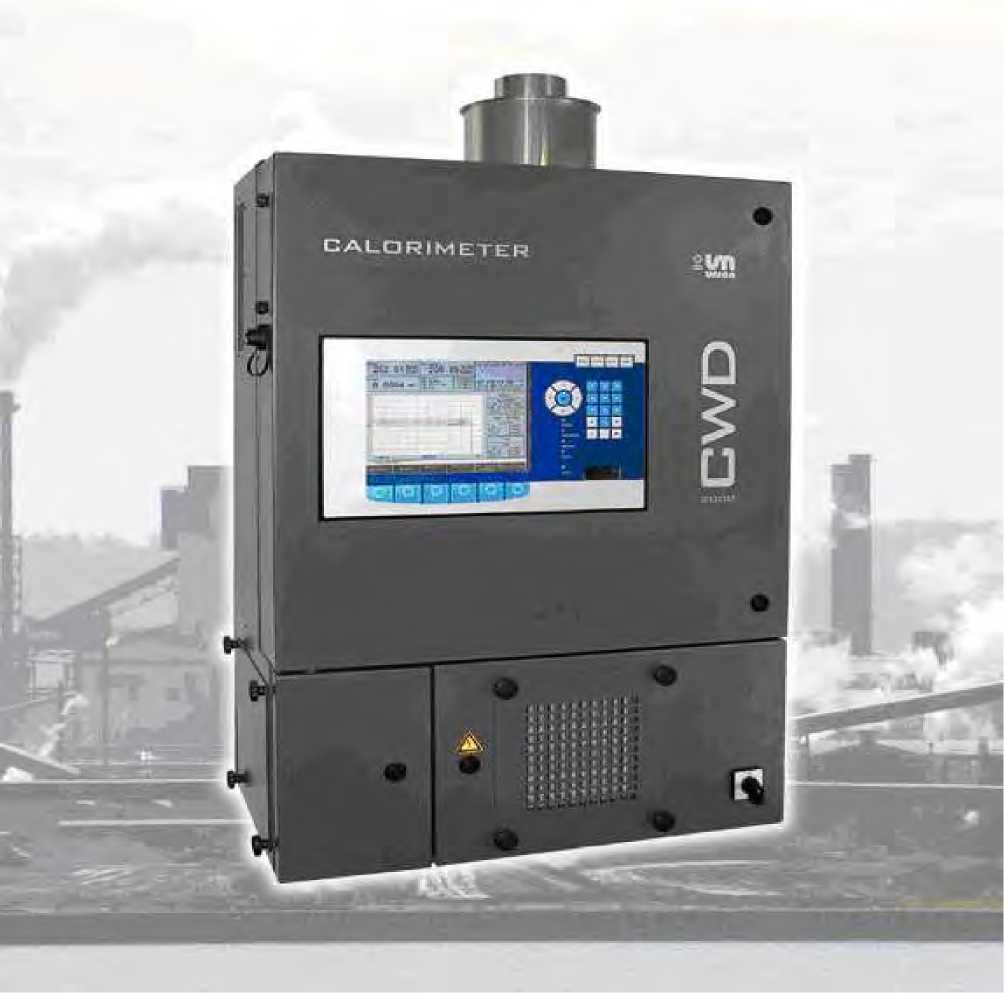

Рис. 1. Внешний вид калориметра газового CWD 2000, CWD 2005
Программное обеспечение
|
Модификация калориметра |
Наименование программного обеспечения |
Номер версии (идентификационн ый номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
CWD 2000 |
CWD 2000 CT |
1.22 |
0xC37FA19F |
CRC32 |
|
CWD 2005 |
CWD 2005 CT |
3.16 |
0x2AB7EDA7 |
CRC32 |
Защита программного обеспечения от преднамеренных или непреднамеренных изменений соответствует уровню «С» по МИ 3290-2010.
Технические характеристики
Диапазон измерений
- объемной теплоты сгорания (низшей), МДж/м3 (Мкал/м3) От 2,5 до 50,0 (от 0,6 до 12,0)
- числа Воббе (низшего), МДж/м3 (Мкал/м3) От 2,5 до 55,0 (от 0,6 до 13,1)
Пределы допускаемой приведенной погрешности измерений
|
- объемной теплоты сгорания (низшей)*, % |
± 1,0 |
|
- числа Воббе (низшего)*, % Пределы допускаемой приведенной погрешности измерений |
± 1,0 |
|
по аналоговому (токовому) выходу - объемной теплоты сгорания (низшей)*, % |
± 1,0 |
|
- числа Воббе (низшего)*, % |
± 1,0 |
|
Время отклика, с |
3 |
|
Диапазон расхода газа (в зависимости от свойств газа), л/ч |
от 8 до 200 |
|
Интерфейс |
RS 232 |
|
Напряжение питания переменного тока, В |
(115-15%+10%) (220-15%+10%) |
|
Частота напряжения питания, Гц Потребляемая мощность, не более, В^А: |
50/60 |
|
при напряжении питания 115 В |
330 |
|
при напряжении питания 220 В Габаритные размеры калориметра, мм, не более |
165 |
|
высота |
1020 |
|
ширина |
720 |
|
глубина |
337 |
|
Масса калориметра, кг, не более Условия эксплуатации |
50,5 |
|
относительная влажность воздуха, %, не более |
80 |
|
диапазон температуры окружающей среды, ° С |
от 10 до 38 |
Примечание: *) Нормирующее значение, к которому приводится погрешность - верхнее значение диапазона измерений в соответствии со спецификацией.
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель калориметра в левом верхнем углу методом металлфото и на РЭ методом компьютерной графики.
Комплектность
- Калориметр газовый;
- комплект эксплуатационной документации;
- методика поверки МП 2414-0052-2011.
Поверка
осуществляется по методике поверке МП 2414-0052-2011 «Калориметры газовые CWD 2000, CWD 2005. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 17 февраля 2011 г.
Основные средства поверки:
рабочие эталоны 1-го и 2-го разряда в соответствии с Государственной поверочной схемой для средств измерений энергии сгорания, удельной энергии сгорания и объемной энергии сгорания (калориметров сжигания) (ГОСТ Р 8.667-2009).
Сведения о методах измерений
Методика измерений приведена в документе Руководство по эксплуатации. CWD 2000, CWD 2005 Калориметр газовый.
Лист № 4
Всего листов 4
Нормативные документы
1. ГОСТ Р 8.667-2009 ГСИ. Государственная поверочная схема для средств измерений энергии сгорания, удельной энергии сгорания и объемной энергии сгорания (калориметров сжигания).
2. ГОСТ Р 8.668-2009 ГСИ. Теплота (энергия) сгорания объемная природного газа. Общие требования к методам измерений.
3. Техническая документация фирмы изготовителя.
Рекомендации к применению
выполнение государственных учетных операций.
