Преобразователи термоэлектрические ТС-Л 30
| Номер в ГРСИ РФ: | 46779-11 |
|---|---|
| Производитель / заявитель: | Фирма "THERMO-EST S.A.S.", Франция |
Для измерений температуры в доменной печи на объекте ОАО "Липецкий металлургический комбинат" без возможности их демонтажа.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46779-11 | |||||||||||||||
| Наименование | Преобразователи термоэлектрические | |||||||||||||||
| Модель | ТС-Л 30 | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | bf957cf2-f344-f8a3-312f-158c2dd30f2c | |||||||||||||||
| Испытания |
|
|||||||||||||||
| Год регистрации | 2011 | |||||||||||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 32.02 |
| Год регистрации | 2011 |
| Страна-производитель | Германия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ Пензенского ЦСМ |
| Адрес центра | 440028, г.Пенза, ул.Комсомольская, д.20 |
| Руководитель центра | Катышкин Юрий Григорьевич |
| Телефон | (8*841*2) 62-02-63 |
| Факс | 49-82-63 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42619 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 2245 от 18.05.11 п.09 |
Производитель / Заявитель
Фирма "THERMO-EST Messger a te GmbH", ГЕРМАНИЯ
Германия
63755 Alzenau, Rodenbacher Str. 23 Deutschland
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.338-02 |
| Межповерочный интервал / Периодичность поверки |
Первичная поверка при вводе в эксплуатацию
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
46779-11: Описание типа
2011-46779-11.pdf
|
Скачать | 129.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи термоэлектрические ТС-Л 30 (далее - термопреобразователи) предназначены для измерений температуры в доменной печи на объекте ОАО «Липецкий металлургический комбинат» без возможности их демонтажа.
Описание
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -возникновении термоэлектродвижущей силы из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи выполнены в гибком цилиндрическом корпусе из нержавеющей стали, внутреннее пространство которого заполнено минеральным изоляционным материалом (MgO). Термопреобразователи имеют неразъёмный выходной кабель, представляющий собой экранированную витую пару.
Технические характеристики
от 200 до 1100
К
2
±2,5 ±0,00754 3
100
Диапазон измеряемых температур, °С
Тип номинальной статической характеристики (НСХ) по ГОСТ Р 8.585
Класс допуска
Пределы допускаемых отклонений ТЭДС от НСХ по ГОСТ Р 8.585
в температурном эквиваленте, °С:
- в диапазоне от плюс 200 до плюс 333 °С
- в диапазоне от плюс 333 до плюс 1100 °С
Диаметр цилиндрической части, мм
Электрическое сопротивление изоляции при температуре окружающего воздуха от плюс 10 до плюс 30 °С, МОм, не менее

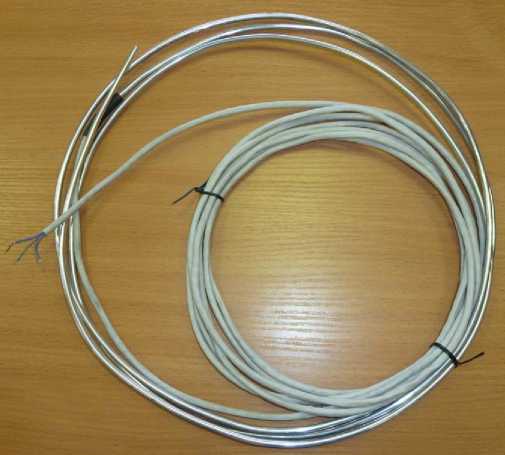

Фотография общего вида
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Комплектность
В комплект поставки входят:
- термопреобразователь;
- паспорт.
Поверка
осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Перечень основных средств поверки представлен в таблице 1.
Таблица 1
|
Наименование и тип средства измерений |
Метрологические характеристики |
|
Преобразователь термоэлектрический эталонный ППО |
Диапазон от 300 до 1200 °С, 2 разряд |
|
Термостат жидкостный «ТЕРМОТЕСТ-300» |
Диапазон от 100 до 300 °С, СКО ± 0,02 °С при Р=0,95 |
|
Преобразователь сигналов ТС и ТП «ТЕРКОН». |
Диапазон от -1000 до 1000 мВ, пределы допускаемой абсолютной погрешности ± (0,0005 + 5-10’5-U) мВ |
Сведения о методах измерений
Метод измерений основан на возникновении термоэлектродвижущей силы на выводах термопреобразователей, пропорциональной измеряемой температуре, при помещении погружаемой части термопреобразователей в измеряемую среду.
Нормативные документы
1. ГОСТ Р 8.585-2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования».
2. ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
3. ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Рекомендации к применению
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
