Станция радиоконтроля спутниковых служб радиосвязи стационарная РАД СпРМ

Назначение

Станция радиоконтроля спутниковых служб радиосвязи стационарная РАД СпРМ (далее - станция) предназначена для измерений параметров излучений радиоэлектронных систем космических аппаратов спутниковых сетей радиосвязи и применяется при проведении мероприятий радиоконтроля спутниковых служб радиосвязи.

Описание

Конструктивно станция состоит из антенно-фидерной системы, аппаратуры технического анализа сигналов, аппаратуры демодуляции и обработки сигналов, контрольно-управляющей и вспомогательной аппаратуры.

Принцип действия станции основан на преобразовании радиоизлучения спутниковых ретрансляторов в высокочастотную мощность в фидерном тракте и дальнейшем понижении частоты сигнала для измерений его параметров.

Станция обеспечивает:

наведение антенны на космические аппараты;

коммутацию высокочастотных сигналов между выходами антенной системы и входами средств измерений;

измерения спектральных характеристик сигналов;

проведение технического анализа сигналов (определение вида модуляции, тактовой частоты и кодера сигналов, распознавание вида аддитивного скремблирования сигналов).

Антенно-фидерная система состоит из:

антенны спутниковой однозеркальной прямофокусной предназначенной для приема сигналов космических аппаратов, находящихся на геостационарной орбите в C- и Ku - диапазонах;

облучателя-поляризатора предназначенного для выделения сигналов заданной поляризации и разделения сигналов C- и Ku- диапазонов;

малошумящего усилителя (МШУ) - конверторов С- и Ku- диапазонов предназначенных для переноса частоты и усиления сигналов соответствующих диапазонов и переноса их на первую промежуточную частоту 1,5 ГГц;

опорно-поворотного устройства азимутально-угломестного, обеспечивающего устойчивость антенной системы в условиях ветровых нагрузок и возможность ее ориентации по двум осям;

актюаторов, обеспечивающих наведение антенной системы;

контроллера наведения, обеспечивающего выдачу управляющих сигналов на актюаторы, привод поляризатора и получение информации о положении зеркала антенны; работающего под управлением ЭВМ;

устройства коммутации, обеспечивающего коммутацию сигналов внутри станции под управлением ЭВМ.

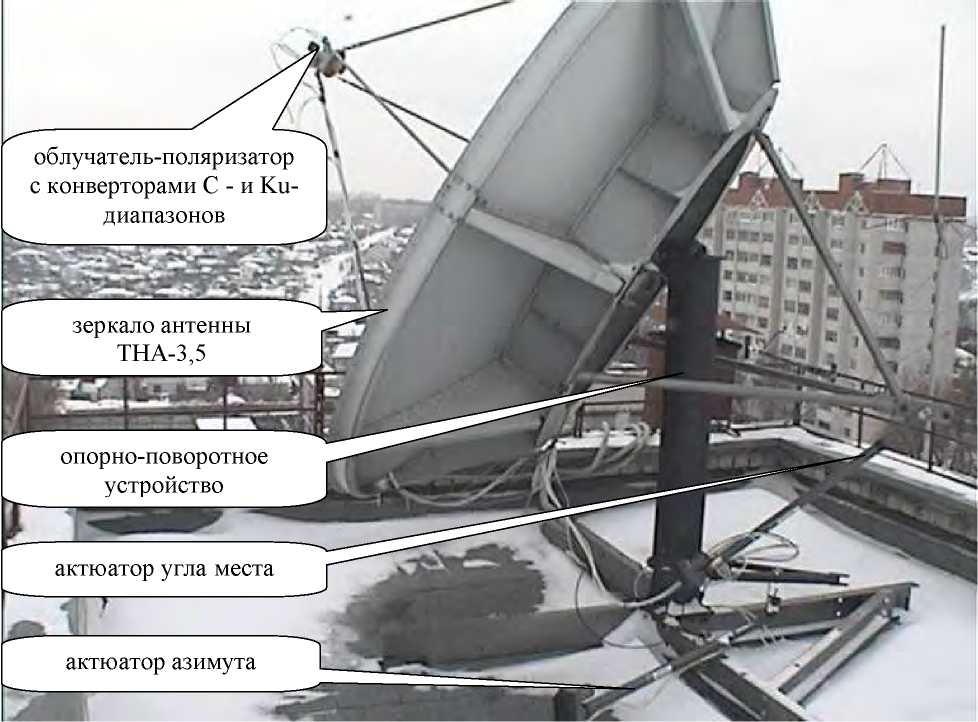

Фотография общего вида антенно-фидерной системы приведена на рисунке 1.

Рисунок 1 - Фотография общего вида антенно-фидерной системы

Аппаратура технического анализа сигналов состоит из:

анализатора спектра N9020A фирмы Agilent Technologies, США (опции N9020A-503,  N9020A-MLP,  N9020A-1CM) предназначенного для измерений

спектральных характеристик сигналов и выделения отдельных сигналов для анализа их структуры;

ЭВМ обработки данных осуществляющей управление анализатором спектра, а также программную демодуляцию, декодирование, дескремблирование сигналов, управление наведением спутниковой антенны, работающей под управлением терминала управления.

Аппаратура демодуляции и обработки сигналов состоит из спутниковых модемов, устройств предварительной обработки сигналов и сопряжения с ЭВМ, ЭВМ обработки данных, спутникового ресивера протокола DVB и обеспечивает:

• максимальную полосу частот для снятия группового спектра 600 МГц;

• ширину полосы пропускания канала технического анализа 10 МГц;

• виды модуляции, определяемые средствами технического анализа: ФМ2 (BPSK), ФМ4 (QPSK), ФМ4С (OQPSK), ФМ8 (8PSK), KAMI6 (QAM16);

• виды кодеров, определяемые средствами технического анализа viterbi 1/2, viterbi 3/4, viterbi 7/8, sequential 1/2, sequential 3/4, sequential 7/8;

• максимальнаую скорость потоковой демодуляции 20 Мбит;
