Линейка специальная для измерения отклонения рельсов от прямолинейности
| Номер в ГРСИ РФ: | 46830-11 |
|---|---|
| Категория: | Линейки |
| Производитель / заявитель: | ОАО "Нижнетагильский металлургический комбинат" (НТМК), г.Нижний Тагил |
Для измерения отклонения рельсов от прямолинейности.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 46830-11 | ||||||
| Наименование | Линейка специальная для измерения отклонения рельсов от прямолинейности | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1c4d422b-cf3a-9120-f625-3a6cbd6d5bf3 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2011 | ||||||
| Общие данные | |
|---|---|
| Технические условия на выпуск | ГОСТ 8.420-2002 |
| Класс СИ | 27.01 |
| Год регистрации | 2011 |
| Страна-производитель | Россия |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ УНИИМ |
| Адрес центра | 620000, г.Екатеринбург, ул.Красноармейская, 4 |
| Руководитель центра | Леонов Владислав Валентинович |
| Телефон | (8*343) 350-26-18 |
| Факс | 350-20-39 |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | 42673 |
| Тип сертификата (C - серия/E - партия) | Е |
| Дата протокола | Приказ 2274 от 19.05.11 п.03 |
Производитель / Заявитель
ОАО "Нижнетагильский металлургический комбинат" (НТМК), РОССИЯ, г.Нижний Тагил
Россия
622025, Свердловская обл., ул.Металлургов, д.1 Тел.: (3435)49-07-81, Факс: 49-61-69 www.ntmk.ru, E-mail: post@ntmk.ru
Поверка
| Методика поверки / информация о поверке | МП 49-233-2010 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 10 (91%) |
| Неуспешных поверок (СИ непригодно) | 1 (9 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
46830-11: Описание типа
2011-46830-11.pdf
|
Скачать | 75.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Линейка специальная для измерения отклонения рельсов от прямолинейности (далее линейка специальная) предназначена для измерения отклонения рельсов от прямолинейности.
Описание
Линейка специальная имеет широкую рабочую поверхность с профилем подобным двутавровому, при этом одна из сторон профиля выполнена в виде трапеции, верхнее основание которой является измерительной поверхностью. Для облегчения веса линейки специальной в ней сделаны отверстия в виде окружностей с равным диаметром. Отверстия равноудалены друг от друга.
Принцип действия линейки специальной основан на сличении ее рабочей поверхности с объектом измерения.

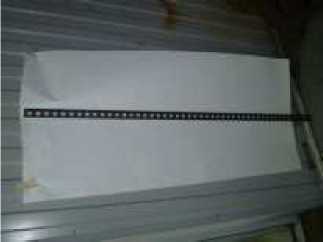

Рисунок 1 - Линейка специальная для измерения отклонения рельсов от прямолинейности
Технические характеристики
|
Наименование характеристик |
Значение характеристик |
|
Пределы отклонения рабочей поверхности от прямолинейности, мм |
±0,05 |
|
Пределы отклонения нерабочих поверхностей от прямолинейности, мм |
±0,5 |
|
Г абаритные размеры, мм Длина Ширина Высота |
1500+1 35 15 |
|
Ширина рабочей поверхности, мм |
от 3 до 6 |
|
Длина рабочей поверхности, мм |
1500+1 |
|
Масса линейки, кг, не более |
2,8 |
|
Условия эксплуатации: | |
|
Диапазон рабочих температур, °С |
От 0 до + 40 |
|
Относительная влажность воздуха, %, не более |
80 |
|
Срок службы, год |
5 |
Знак утверждения типа
Знак утверждения типа наносится печатным способом на титульный лист паспорта.
Комплектность
|
Наименование |
Кол. |
|
Линейка специальная для измерения отклонения рельсов от прямолинейности |
1 |
|
Паспорт |
1 |
|
Методика поверки МП 49-233-2010 |
1 |
Поверка
осуществляется по документу МП 49-233-2010 «ГСИ. Линейка специальная для измерения отклонения рельсов от прямолинейности. Методика поверки», утвержденному ФГУП «УНИИМ» в 2010 г.
В перечень основных средств поверки входят:
- комплект щупов по ТУ 3936-011-59489947 с пределом измерения (0,02 - 0,5) мм;
- линейка поверочная 1-го класса точности по ГОСТ 8026-92 с пределом измерения 1600 мм.
Сведения о методах измерений
Раздел в Паспорте ПС 0066-1
Нормативные документы
ГОСТ 8.420-2002 «ГСИ. Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (поз.3 п.14 Федерального закона Российской Федерации от 26 июня 2008 года № 102-ФЗ Об обеспечении единства измерений).
