Машины испытательные EHN
| Номер в ГРСИ РФ: | 46831-11 |
|---|---|
| Производитель / заявитель: | Фирма "Shimadzu", Япония |
Для измерений силы при проведении механических испытаний образцов пластмасс, металлов и других материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 46831-11 |
| Действует | по 19.05.2016 |
| Наименование | Машины испытательные |
| Модель | EHN |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 760d13b9-730c-fb32-95a1-0789422d8a77 |
| Год регистрации | 2011 |
| Общие данные | |
|---|---|
| Технические условия на выпуск | тех.документация фирмы |
| Класс СИ | 28.02 |
| Год регистрации | 2011 |
| Страна-производитель | Япония |
| Центр сертификации СИ | |
| Наименование центра | ГЦИ СИ ВНИИМ |
| Адрес центра | 198005, г.С.-Петербург, Московский пр., 19 |
| Руководитель центра | Ханов Николай Иванович |
| Телефон | (8*812) 251-76-01 |
| Факс | 113-01-14 |
| Информация о сертификате | |
| Срок действия сертификата | 19.05.2016 |
| Номер сертификата | 42674 |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | Приказ 2274 от 19.05.11 п.04 |
Производитель / Заявитель
Фирма "Shimadzu Corporation", ЯПОНИЯ
Япония
1, Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto, 604-8511, Japan, тел. +81 (75) 823-1066, факс +81 (75) 823-4614 [3, Kanda-Nishikicho 1-chome, Chiyoda-ku, Tokyo 101, Japan, тел.+81 (3) 3219-5641, факс +81 (3) 3219-5710]
Поверка
| Методика поверки / информация о поверке | РД 50-482-84 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
46831-11: Описание типа
2011-46831-11.pdf
|
Скачать | 132.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Машины испытательные EHN (далее - машины) предназначены для измерений силы при проведении механических испытаний образцов пластмасс, металлов и других материалов.
Описание
Принцип действия машин основан на преобразовании тензорезисторным датчиком нагрузки, воздействующей на образец, в электрический сигнал, который передаётся в электронный блок управления.

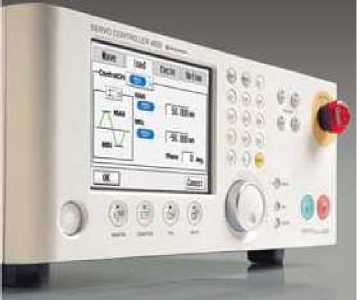

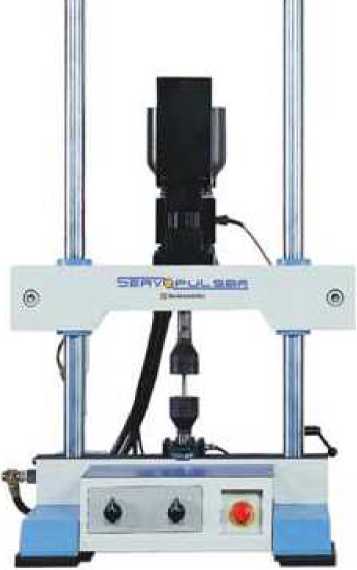

Конструктивно машины состоят из рамы, насосной станции и электронного блока управления. Электронный блок управления управляет всеми операциями и обрабатывает сигналы датчика. Измеренные значения силы отображаются на дисплее электронного блока.
Машины выпускаются в шести модификациях, отличающиеся наибольшими пределами измерений.
Варианты исполнения машин отличаются расположением гидроцилиндра (верхнее или нижнее), габаритными размерами и массой. Кроме того, машины могут иметь варианты исполнения с удвоенным рабочим ходом поршня (± 50 мм) и увеличенной высотой рамы (+ 400 мм). Для проведения специальных испытаний машины могут обеспечивать режим нагружения периодической знакопеременной силой.
Машины имеют обозначение: EHN-XY-Z, где
Х - обозначение варианта исполнения рамы машины;
Y - обозначение наибольшего предела измерений, кН;
Z - обозначения рабочего хода поршня.
ПИ ПИ

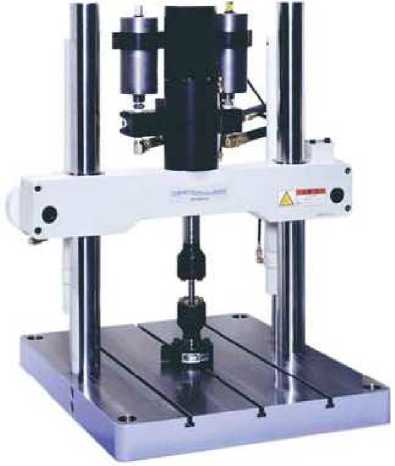

Рис. 2. Общий вид машины EHN-E

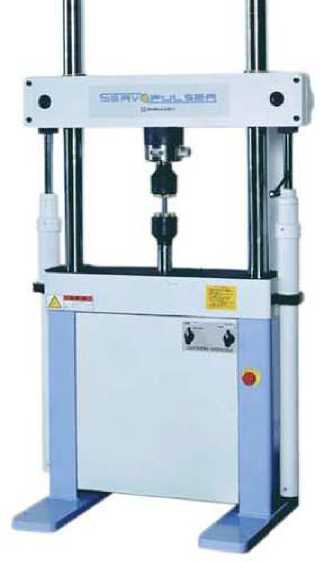

Рис. 3. Общий вид машины EHN-U
Технические характеристики
Основные метрологические характеристики машин приведены в таблице 1.
Таблица 1
|
Наименование параметра |
Обозначение машин | |||||
|
EHN-L |
EHN-E, EHN-U | |||||
|
5 |
10 |
20 |
50 |
100 |
200 | |
|
1 |
2 |
3 | ||||
|
Наибольший предел измерений (в статике), кН |
6 |
12 |
26 |
60 |
120 |
240 |
|
Наибольший предел измерений (в динамике), кН |
5 |
10 |
20 |
50 |
100 |
200 |
|
Дискретность цифрового отсчётного устройства, Н |
0,5 |
1,0 |
2,0 |
5,0 |
10 |
20 |
|
Пределы допускаемой относительной погрешности измерений, % |
± 0,5 | |||||
|
Условия эксплуатации: - температура, °С - относительная влажность, % |
от + 5 до + 40 от 20 до 80 | |||||
|
Электрическое питание от сети переменного тока: -напряжение, В - частота, Г ц |
от 187 до 242 от 49 до 51 | |||||
|
Потребляемая мощность, не более, кВт |
17 |
93 | ||||
|
Ход поршня (относительно среднего положения), мм |
± 25 или ± 50 | |||||
|
Вероятность безотказной работы за 2000 ч |
0,92 | |||||
|
Средний срок службы, лет |
10 | |||||
Габаритные размеры и масса рам, насосных станций и электронного блока управления приведены в таблицах 2 - 5.
Таблица 2
|
Обозначение машин |
EHN-L5 |
EHN |
-L10 |
EHN |
I-L20 |
|
Вариант исполнения |
25 50 |
25 |
50 |
25 |
50 |
|
Габаритные размеры рамы: ширина, длина, высота, не более, мм |
800, 600, 1780 | ||||
|
Масса рамы, не более, кг |
300 | ||||
Таблица 3
|
Обозначение машин |
EHN-E50 |
EHN-E100 |
EHN-E200 |
|
Вариант исполнения |
25 50 |
25 50 |
25 50 |
|
Габаритные размеры рамы для стандартной машины: ширина, длина, высота, не более, мм |
950, 750, 2135 |
982, 750, 2155 |
1170, 850, 2405 |
|
Масса рамы для стандартной машины, не более, кг |
650 |
790 |
1460 |
|
Габаритные размеры рамы для машины с увеличенными колоннами: ширина, длина, высота, не более, мм |
950, 750, 2535 |
982, 750, 2555 |
1170, 850, 2805 |
|
Масса рамы для машины с увеличенными колоннами, не более, кг |
670 |
820 |
1530 |
Таблица 4
|
Обозначение машин |
EHN-U50 |
EHN-U100 |
EHN-U200 | |||
|
Вариант исполнения |
25 |
50 |
25 |
50 |
25 |
50 |
|
Габаритные размеры рамы для |
1046, |
1046, |
1046, |
1046, |
1200, |
1200, |
|
стандартной машины: ширина, длина, |
2000, |
2000, |
2000, |
2000, |
2000, |
2000, |
|
высота, не более, мм |
1610 |
1710 |
1655 |
1755 |
2255 |
2305 |
|
Масса рамы для стандартной машины, не более, кг |
1630 |
1900 |
3240 | |||
|
Габаритные размеры рамы для машины |
1046, |
1046, |
1046, |
1046, |
1200, |
1200, |
|
с увеличенными колоннами: ширина, |
2000, |
2000, |
2000, |
2000, |
2000, |
2000, |
|
длина, высота, не более, мм |
2010 |
2110 |
2055 |
2155 |
2655 |
2705 |
|
Масса рамы для машины с увеличенными колоннами, не более, кг |
1660 |
1940 |
3310 | |||
Таблица 5
|
Обозначение насосной станции |
QF |
AF |
|
Ширина, мм |
от 830 до 2700 |
от 800 до 870 |
|
Длина, мм |
от 750 до 1750 |
от 770 до 900 |
|
Высота, мм |
от 1235 до 1515 |
от 700 до 1700 |
|
Масса, кг |
от 360 до 2500 |
от 185 до 540 |
Таблица 6
|
Габаритные размеры и масса электронного блока управления | |
|
Ширина, мм |
350 |
|
Длина, мм |
415 |
|
Высота, мм |
165 |
|
Масса, кг |
8 |
Знак утверждения типа
Знак утверждения типа наноситься на лицевую сторону рамы в виде наклейки и на руководство по эксплуатации типографским способом.
Комплектность
1. Машина испытательная EHN - 1 шт.
2. Руководство по эксплуатации - 1 экз.
Поверка
осуществляется по методике РД 50-482-84 Машины разрывные и универсальные для статических испытаний металлов и конструкционных пластмасс. Методика поверки.
Сведения о методиках (методах) измерений изложены в руководстве по эксплуатации «Машины испытательные EHN. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.
2. Техническая документация фирмы «SHIMADZU CORPORATION», Япония.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
